Сетевые взрывозащищенные видеокамеры для охранного и технологического видеомониторинга ответственных объектов

IP-видеокамеры, сертифицированные для использования в потенциально взрывоопасных средах, востребованы, в первую очередь, на предприятиях химической, нефтегазовой, угольной и пищевой промышленности. Они обеспечивают высокое качество изображения днем и ночью, а их металлический кожух отличается особой прочностью, коррозионной устойчивостью и сконструирован так, чтобы ни при каких условиях не спровоцировать взрыв или возгорание. Современные взрывозащищенные видеокамеры поддерживают функции видеоаналитики для выявления опасных ситуаций, а удаленный доступ к формируемым ими видеопотокам доступен авторизованным пользователям из любой точки мира. Эти устройства стабильно работают в широком температурном диапазоне, а соответствие международной спецификации ONVIF позволяет интегрировать модели со взрывозащитой множества популярных брендов в системы видеонаблюдения, работающие под управлением ПО различных разработчиков.

всепогодные взрывозащищенные видеокамеры популярных марок

К потенциально взрывоопасным объектам промышленности, требующим применения сертифицированного взрывозащищенного оборудования, относятся газо- и нефтепроводы, химические и нефтеперерабатывающие комплексы, оффшорные добывающие платформы и угольные шахты. Также сетевые взрывозащищенные видеокамеры целесообразно использовать на предприятиях металлургии, производства продуктов питания и строительных материалов, в зернохранилищах, на складах ГСМ и в других местах, где существует риск выброса горючих жидкостей и смесей, содержащих концентрированные легковоспламеняющиеся газы, пары или пыль. Профессиональная видеокамера с взрывозащищенным корпусом соответствует жестким отраслевым стандартам, позволяет отслеживать аварийные ситуации на начальном этапе и помогает избежать инцидентов, связанных с риском, в том числе и для человеческих жизней.

Особенности конструкции взрывозащищенных видеокамер
Как правило, кожухи данных устройств (в частности, моделей марки Pelco серии ExSite) изготавливаются из стали марки AISI 316L, ключевыми качествами которой являются высокая механическая прочность и устойчивость к большинству внешних воздействий, неподверженность коррозии в агрессивных средах, а также способность сохранять целостность структуры при повышении и понижении температуры. Зачастую взрывозащищенные кожухи видеокамер подвергаются электрополировке, делающей их поверхность блестящей и максимально ровной. Обработка таким методом обеспечивает повышение предела выносливости, сопротивления усталости, коррозионной стойкости и улучшение электромагнитных свойств стали. При этом корпус сконструирован так, чтобы возникшие внутри него искры или взрывы не проникали наружу и не приводили к воспламенению паров, газов, пыли или волокон, находящихся в воздухе. Для защищенного подключения взрывозащищенной камеры используется скрытая проводка, а там, где это невозможно, применяются армированные кабели.

Непрерывный видеомониторинг в суровых климатических условиях
Наряду с защитой от взрывов, кожухи видеокамер соответствуют классам герметичности IP66, IP67 или IP68 и надежно оберегают электронику и оптику от грязи, пыли, влаги и любых атмосферных осадков. Модели с корпусом класса IP69 можно мыть с помощью водяных струй под высоким давлением. Многие взрывозащищенные видеокамеры снабжены солнцезащитным козырьком и стеклоочистителем, а устройства линейки Videotec MAXIMUS в дополнение к этому позволяют установить опциональный комплект стеклоомывателя, обеспечивающий безупречную очистку смотрового окна от пыли, грязи, сажи и копоти. В зависимости от марки и модели, диапазон рабочих температур видеокамер находится в пределах от -60/-40 °С до +60/+70 °С, что позволяет использовать их круглогодично в любых регионах России.

охранные взрывозащищенные видеокамеры с мощным оптическим зумом

Передача высококачественного видеоизображения

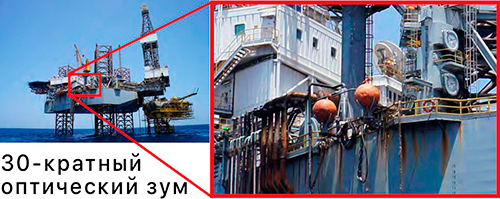

Большинство современных взрывозащищенных моделей используют 2-мегапиксельный высокочувствительный КМОП-сенсор и транслируют видео качества Full HD с частотой обновления 25/30 или 50/60 кадров в секунду. Для оперативного приближения интересующих фрагментов сцены взрывозащищенные видеокамеры снабжены моторизованным вариообъективом или трансфокатором с оптическим зумом порядка 30 крат (как у устройств Honeywell линейки HEPB), а также поддерживают цифровое масштабирование изображения. Детальную проработку картинки при контрастном освещении или яркой засветке обеспечивает аппаратная функция WDR. Избежать размытия видео при воздействии на видеокамеры вибрации, вызванной порывами ветра, движением транспорта или работой технологического оборудования, позволяет система электронной стабилизации EIS.

сертифицированные взрывозащищенные видеокамеры наблюдения

Интеллектуальные охранные функции

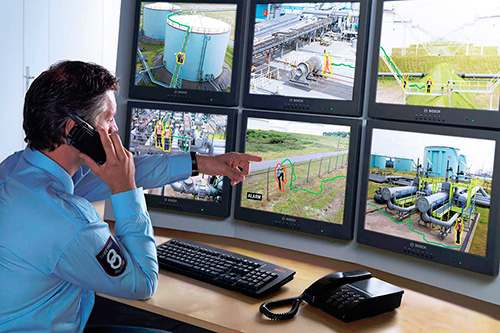

Помимо текущего видеомониторинга, взрывозащищенные устройства можно использовать для визуальной проверки информации, поступающей от СКУД, пожарной сигнализации или специализированных датчиков, контролирующих температуру, давление, состав газовой среды и другие параметры. Многие взрывозащищенные видеокамеры имеют предустановленные функции видеоаналитики и позволяют загружать дополнительные интеллектуальные модули. Так, модели серии AXIS XF Q17 используют фирменный пакет Guard Suite, включающий 3 высокоточных детектора для обнаружения движения в заданной зоне, отслеживания вторжения в пределы назначенных виртуальных оград и выявления длительного присутствие объектов в определенных областях. Видеоаналитика видеокамер линейки TNO марки Wisenet в дополнение к этому позволяет осуществлять детекцию лиц, оставленных/пропавших предметов и др.

сертифицированные взрывозащищенные видеокамеры наблюдения

Взрывоопасные зоны
В соответствии с техническим регламентом, взрывоопасные зоны делятся на три основных класса: 0 - взрывоопасная газовая смесь присутствует постоянно или в течение длительных периодов времени; 1 - существует вероятность присутствия взрывоопасной газовой смеси в нормальных условиях эксплуатации; 2 - присутствие взрывоопасной газовой смеси в нормальных условиях эксплуатации маловероятно.

Группы оборудования со взрывозащитой
По области применения взрывозащищенное оборудование делится на следующие группы: I - для подземных шахт, рудников и их наземных строений, опасных в отношении рудничного газа и горючей пыли; II - для взрывоопасных зон помещений и наружных установок; III - для взрывоопасных пылевых сред.

Маркировка взрывозащищенных видеокамер

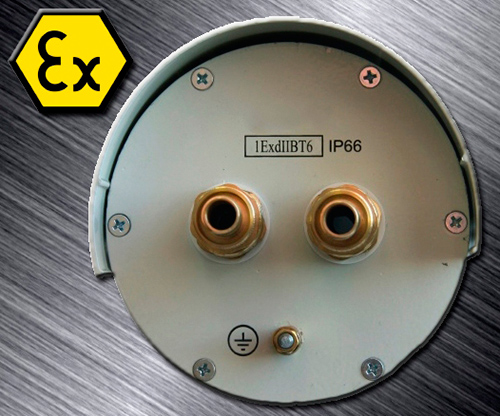

По требованиям ГОСТ Р 51330 маркировка всего взрывозащищенного электрооборудования, включая видеокамеры, содержит символы Ех и EEx, указывающие на то, что данные устройства соответствуют стандартам тестирующих органов ЕС и произведены согласно директивам ATEX Евросоюза. На каждой взрывозащищенной видеокамере указываются уровень и вид взрывозащиты, категория взрывоопасной смеси и температурный класс. Данная маркировка наносится на корпус в виде цельного, неразделенного на части знака, помещенного в прямоугольник.

Уровень взрывозащиты электрооборудования

2

Защита обеспечивается только в признанном нормальном режиме работы

1

Защита обеспечивается как при нормальном режиме работы, так и при признанных вероятных повреждениях, определяемых условиями эксплуатации, кроме повреждений средств взрывозащиты

0

Особо защищенное электрооборудование, в котором приняты дополнительные средства взрывозащиты, предусмотренные соответствующими стандартами

Вид взрывозащиты

d

Электрооборудование имеет взрывонепроницаемую оболочку и может содержать нормально искрящие компоненты и зажигательные устройства, а также может содержать взрывоопасные смеси. Конструкция такова, что оборудование может выдержать внутренний взрыв газовоздушной смеси и не распространять при этом достаточное количество энергии для внешнего взрыва

е

Компоненты, применяемые в оборудовании, не вызывают искрения и опасных температур при нормальной работе. Оборудование обычно рассчитано на максимальное допустимое напряжение 11 кВ

i

Оборудование данного вида включает цепи, которые ввиду низкого искрового энергетического потенциала не могут произвести зажигание взрывоопасной смеси

p

Защита оборудования заключается в комбинации положительного статического давления внутри корпуса электроустановки и постоянного потока воздуха или инертного газа для выталкивания взрывоопасной смеси из корпуса в случае ее появления

о

Используется защитная жидкость (масляное заполнение оболочки). Допускается только в зонах, где вероятность возникновения взрывоопасных сред невелика

q

Корпус с порошковым или песочным наполнителем оболочки, где находятся устройства образования дуги и искрения

m

Заливка компаундом (инкапсуляция) компонентов или оборудования, образующих дуги и искрение, чтобы обеспечить отсутствие доступа имеющихся взрывоопасных смесей и контроль температуры при нормальных условиях и неисправности, что предотвращает возгорание

n

Оборудование с защитой данного вида считается не имеющим зажигательной способности, поскольку при нормальной работе не производит дугу, искры или опасные температуры

Категория взрывоопасной смеси

I

Рудничный метан (безопасный экспериментальный максимальный зазор (БЭМЗ) более 1,0 мм)

II

Промышленные газы и пары

II A

Промышленные газы и пары (БМЗС более 0,9 мм)

II B

Промышленные газы и пары (БМЗС от 0,5 до 0,9 мм)

II C

Промышленные газы и пары (БМЗС до 0,5 мм)

Температурный класс

T1

Температура самовоспламенения выше 450 °С

T2

Температура самовоспламенения от 300 °С до 450 °С

T3

Температура самовоспламенения от 200 °С до 300 °С

T4

Температура самовоспламенения от 135 °С до 200 °С

T5

Температура самовоспламенения от 100 °С до 135 °С

T6

Температура самовоспламенения от 85 °С до 100 °С
