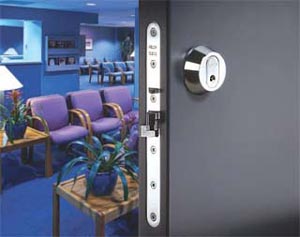

Дверные электро механические замки Abloy EL512 и EL513 для сплошных внутренних и уличных дверей

Врезные электро механические замки Abloy EL512 и EL513 относятся к замкам соленоидного типа и предназначены для установки на двери, контролируемые системой контроля и управления доступом. Эти электро механические замки имеют облегченный ригель, соответствуют скандинавскому стандарту врезки, управляются напряжением постоянного тока 12В или 24В и рекомендованы для установки на сплошные внутренние и внешние двери. Электро механический замок Abloy EL512 является «нормально закрытым», а замок EL513 – «нормально открытым».

По своей конструкции электро механические замки Abloy EL512 и EL513 относятся к группе замков соленоидного типа, в которых перемещение ригеля осуществляется электромагнитом (соленоидом). Благодаря оригинальной конструкции ригеля эти электро механические замки надежно защищают дверь от взлома и, в то же время, обеспечивают быстрое открытие и закрытие двери. Как правило, такие замки устанавливают в наружные двери офисов и зданий, находящихся под управлением системы контроля и управления доступом (СКУД). Для сдвоенных распашных и маятниковых дверей, на базе EL512/513 ABLOY производит электро механические замки моделей EL512 DA и EL513 DA, которые работают с системами дверной автоматики, как и базовые модели.

Применение в замках Abloy EL512 и EL513 облегченного ригеля
В отличие от других электро механических замков, в замках Abloy EL512, 513 применен ригель специальной конструкции, состоящей из двух симметричных подвижных деталей особой формы. При входе ригеля в ответную часть замка эти детали фиксируются враспор. Такой ригель позволяет не только надежно запереть дверь, но и обеспечивает быстрое открытие замка, благодаря чему дверь находится под надежной защитой и при этом быстро открывается и закрывается. Это особенно важно для входных уличных дверей, к которым предъявляются повышенные требования по безопасности и частоте открытия/закрытия.

Особенности работы электро механического замка Abloy EL512
Врезной электро механический замок Abloy EL512 является «нормально закрытым», т.е. при подаче по команде СКУД на замок напряжения его ригель убирается внутрь замка и дверь можно открыть, просто толкнув или потянув на себя. После прохода дверной доводчик закрывает дверь и замок блокирует ее. При отсутствии управляющего напряжения этот электро механический замок удерживает дверь в запертом состоянии и открыть ее можно только механическим путем с помощью ключа или внутренней ручки. Замок Abloy EL512 специалисты рекомендуют устанавливать на внешние уличные двери, поскольку при возможном сбое в цепях питания дверь всегда останется закрытой. В то же время не рекомендуется применять электро механический замок Abloy EL512 для оборудования им дверей аварийного и запасного выхода.

Конструктивные особенности электро механического замка Abloy EL513
В отличие от модели EL512, электро механический замок Abloy EL513 является «нормально открытым». Это означает, что с таким замком дверь постоянно находится в не запертом состоянии. Для запирания двери на электро механический замок Abloy EL513 необходимо подавать напряжение, а чтобы открыть замок надо снять напряжение, либо использовать механический ключ или внутреннюю ручку замка. Поэтому замки EL513 рекомендуют устанавливать на внутренние двери, которые, например, должны быть отперты днем и заперты ночью.

Управление замками Abloy EL512 и EL513 устройствами СКУД
Соленоидные электро механические замки Abloy EL512 и EL513 наиболее часто устанавливают на двери, контролируемые СКУД. Быстрое срабатывание замка в сочетании с надежной защитой двери позволяют СКУД обеспечить требуемый режим работы внутренних и внешних дверей. Дистанционное управление электро механическими замками Abloy могут осуществлять контроллеры СКУД, кнопки выхода или таймеры. Встроенный в замок микропереключатель позволяет СКУД осуществлять контроль положения ригеля. Имея скандинавский стандарт врезки, эти замки ABLOY быстро монтируются на двери, в которых был установлен простой механический замок с таким же стандартом врезки. На рисунке показана схема подключения электро механического замка EL512 к СКУД.

Надежность и универсальность электро механических замков Abloy
Электро механические замки Abloy данной серии исключительно надежны и износоустойчивы, стабильно работают при температурах от -20 до +60°С. Как и другие  электромеханические замки Abloy, EL512/513 сертифицированы по высшему классу устойчивости к взлому, а детали замка выполнены из антикоррозионных сплавов. Стальной ригель оригинальной конструкции имеет глубину выхода 14 мм. При необходимости в электро механические замки EL512 и EL513 можно устанавливать цилиндры скандинавского овального или финского типа серий Abloy Classic, ASSA, RUKO, Trio Ving, Abloy Pro, а также цилиндры новой серии Protec. Управляющее напряжение подается на электро механические замки от источника постоянного тока 12 или 24 В.

Комплектация замков EL512, EL513
В комплект поставки электро механических замков Abloy EL512, EL513 входят: арматура 442549, контактные муфты, винты для крепления замка, схема подключения и инструкция по сверлению и монтажу. Вместе с замками Abloy EL512 и EL513 могут использоваться запорная планка LP701/4631, цилиндры 5781C, 5782C серии Abloy Classic и 5781D, CY001D и CY201D серии Abloy Pro и некоторые другие, а также провод EA211 и кабелеходы 8810/8811.

Технические характеристики на электро механические замки Abloy EL512 и EL513

Цена и детальные технические характеристики на электро механические замки Abloy EL512 и Abloy EL513, а также на другие электрические замки Abloy приведены в каталоге СКУД в подразделе «электро механические замки». Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов АРМО-Системы предусмотрена гибкая система скидок.
