Адресно-аналоговая многофункциональная пожарная сигнализация Simplex

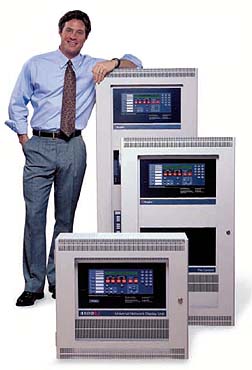

simplex_man.jpgВыпускаемая американской компанией SimplexGrinnell пожарная сигнализация на базе приемно-контрольных приборов 4100/4100U предназначена для оснащения крупных объектов – многоэтажных зданий или территориально распределенных комплексов строений. Адресная емкость одного прибора составляет до 2 000 адресных устройств, а при объединении в сеть Token Ring пожарная сигнализация Simplex может контролировать до 392 000 адресов. Благодаря поддержке протокола BACNet, эта пожарная сигнализация совместима с системами и оборудованием различных производителей, что позволяет использовать ее на крупных объектах и в интеллектуальных зданиях в составе комплексной системы безопасности. Кроме того, пожарная сигнализация компании Simplex выполняет также и функции позонного голосового или звукового оповещения и управления эвакуацией людей. Пожарная сигнализация Simplex полностью сертифицирована и успешно работает на ряде крупнейших объектов как во всем мире, так и в России и странах СНГ.

Модели пожарной сигнализации для различных объектов
В настоящее время пожарная сигнализация Simplex представлена на рынке двумя видами панелей, допускающих различную комплектацию под требования заказчика. Изменение конфигурации пожарной сигнализации осуществляется путем установки дополнительных модулей в свободные слоты ее стойки. Возможно также объединение до 98 приборов пожарной сигнализации в сеть Token Ring. В сети пожарная сигнализация может обслуживать до 392 000 адресных извещателей и устройств.

4100/4100 Voice – прибор приемно-контрольный, рассчитанный на контроль до 1 000 адресных точек и рекомендуемый производителем для обслуживания малоэтажных объектов: больниц, учебных заведений, промышленных предприятий, торговых и государственных учреждений.

4100U – прибор приемно-контрольный, способный обслуживать до 2 000 адресных пожарных извещателей и устройств. По сравнению с сигнализацией 4100/4100 Voice, эта панель пожарной сигнализации характеризуется большим быстродействием центрального процессора и большей адресной емкостью. Кроме того, улучшенный корпус делает наращивание и перенастройку пожарной сигнализации более простой. Помимо традиционной аналоговой 1- или 2-канальной аудиосистемы, этот прибор может быть доукомплектован цифровой системой оповещения Simplex, рассчитанной на 3 – 8 каналов.

4120 – сетевая пожарная сигнализация, объединяющая в структуру Token Ring до 98 панелей 4100, 4100 Voice и 4100U. Межпанельное взаимодействие в составе пожарной сигнализации 4120 можно организовать с помощью сетевых карт или карт Physical Bridge. Такая конфигурация системы пожарной сигнализаци Simplex характеризуется высокой эффективностью обмена данными, устойчивостью связи, высокой степенью живучести. Такая пожарная сигнализация может контролировать до 200 этажей.

Дополнительные модули, входящие в состав системы пожарной сигнализации компании Simplex

  • Аудиоконтроллеры
  • Модульный сетевой интерфейс
  • Модем
  • Интерфейс удаленного устройства
  • Модули управления входами/выходами
  • Дополнительные источники питания
  • Аудиоусилители
  • Платы расширения IDNet и MAPNET II на 64, 127, 250 адресов
  • Модули подключения безадресных датчиков
  • Блоки реле

Для обнаружения задымления или возгорания пожарная сигнализация Simplex использует адресно-аналоговые дымовые и тепловые извещатели, а также адресные ручные извещатели.

BacPac Portal
BacPac Portal – это независимая компактная панель, с помощью которой пожарная сигнализация Simplex интегрируется с другими инженерными системами здания. С помощью BacPac Portal достигается совместимость пожарной сигнализации с системами жизнеобеспечения и управления зданием путем трансляции протоколов Simplex в протокол BACNet, который в качестве общего языка связи обеспечивает ядро поддержки взаимодействия устройств различных производителей: разделение данных, обработку событий и аварийных ситуаций, планирование занятости, анализ тенденций, управление устройствами и сетью.

Создание сетевой системы пожарной сигнализации
При оснащении высотных зданий пожарной сигнализацией Simplex приемно-контрольные приборы можно объединять в сеть. При этом максимальная адресная емкость такой сети составляет 392 000 адресных устройств. Фирменная архитектура Token Ring предоставляет гибкую платформу связи между приемно-контрольными приборами в составе пожарной сигнализации для осуществления централизованного оповещения, управления и передачи информации при децентрализованной обработке информации. При построении сетевой пожарной сигнализации прибор 4100U совместим со всеми более ранними моделями приборов пожарной сигнализации, подключающимися к сети Simplex 4120. Преимуществом пожарной сигнализации Simplex является высокий уровень живучести и способность выполнять свои функции в аварийных ситуациях. Если один прибор дает сбой, ведущий к нарушению связи с другими приборами, система пожарной сигнализации продолжает функционировать, обеспечивая обмен информацией между исправными приборами сети.

Physical Bridge
Карта Physical Bridge обеспечивает связь до 98 панелей пожарной сигнализации Simplex с использованием абонентских телефонных линий и заменяет модемное соединение между панелями. При подключении панелей через Physical Bridge пожарная сигнализация Simplex может быть построена по типу 7 или по типу 4. При подключении по типу 4 пожарная сигнализация имеет одну линию межпанельного обмена данными и в случае ее обрыва разбивается на две небольшие подсистемы. Тип 7 предполагает, что пожарная сигнализация объединяется в кольцо с двумя путями передачи информации. В этом случае, если на одном из путей происходит обрыв связи, пожарная сигнализация преобразуется в структуру типа 4.

Карта Physical Bridge представляет собой сетевую карту 4120 с тремя портами связи: традиционными левым и правым сетевыми портами и мостовым портом. Мостовой порт, комбинированный с модемным модулем, обменивается данными с мостовыми модулями других ячеек сети по выделенной телефонной линии с использованием специального протокола связи Simplex, который обеспечивает полнодуплексную связь между портами.

Пожарная сигнализация Simplex с интегрированными функциями голосового или звукового оповещения
Интегрируемая в пожарную сигнализацию Simplex система оповещения позволяет обеспечить оперативную связь с пожарной командой и зонное голосовое оповещение. Благодаря 1- или 2-канальной аналоговой аудиосистеме, которой может быть доукомплектована пожарная сигнализация, при инсталляции сигнализации не возникает необходимость в установке дополнительных усилителей. Помимо аналоговой системы, пожарная сигнализация может работать с цифровой аудиосистемой Simplex на 3 – 8 каналов. Если на объекте организована сетевая пожарная сигнализация, то хранение голосовых или звуковых сообщений и их распределение по аудиосистемам отдельных приборов производит центральный аудиоконтроллер, что обеспечивает быстрый поиск необходимого сообщения. Кроме того, благодаря централизованной конфигурации аудиосистемы, нет необходимости устанавливать аудиоконтроллеры в каждый прибор пожарной сигнализации в сети.

Оперативность перенастройки и обновления программного обеспечения
Центральный процессор, который использует пожарная сигнализация 4100U, работает в режиме Shadow CFIG и поддерживает одновременную работу двух конфигурационных программ, одна из которых является активной, а другая резервной. Благодаря этому режиму время, затрачиваемое на программирование пожарной сигнализации, а также длительность начальной загрузки системы сокращается. Как изменения в конфигурации пожарной сигнализации, так и новые версии управляющего программного обеспечения можно загружать в энергонезависимую память Flash EPROM, что исключает необходимость в изменении аппаратной комплектации пожарной сигнализации и облегчает перенастройку системы под изменившиеся требования.

Предварительное уведомление о загрязнении адресно-аналоговых извещателей
Управляющее программное обеспечение, с которым работает пожарная сигнализация, предусматривает индивидуальную настройку чувствительности адресно-аналоговых извещателей. Помимо стандартного для большинства адресно-аналоговых приборов сообщения о загрязнении пожарного извещателя, пожарная сигнализация 4100U выдает предварительное сообщение о скором загрязнении дымовой камеры «Almost Dirty» («Почти загрязнен»), что позволяет одновременно обслуживать загрязненные и почти загрязненные пожарные извещатели, сократив затраты на техническое обслуживание. При тестировании извещателей с помощью магнита пожарная сигнализация выводит на экран приемно-контрольного прибора соответствующее сообщение («test abnormal»). Оператор может запрограммировать пожарную сигнализацию с помощью удобного конфигурационного программного обеспечения для ПК, работающего с ОС Windows и предусматривающего создание поэтажных планов объекта.

Работа пожарной сигнализации с разветвленными шлейфами
Шлейфы пожарных извещателей подключаются к пожарной сигнализации 4100U с помощью адресных модулей IDNet и MAPNET II. Благодаря реализованному в системе алгоритму опроса адресных устройств, пожарная сигнализация позволяет объединять пожарные извещатели и другие адресные устройства в шлейфы типа А или В с Т-образными ответвлениями, что позволяет сократить расходы на прокладку проводов до 30%. Извещатели объединяются в шлейфы с помощью экранированной или неэкранированной витой пары, а общая длина проводов шлейфа может достигать 3,048 км.

Тепловые пожарные извещатели
В зависимости от модификации извещатель пожарный тепловой Simplex представляет собой максимальный или максимально-дифференциальный извещатель, который может идентифицировать пожар не только по температуре окружающей среды, но и по скорости возрастания температуры. В качестве чувствительного элемента тепловой пожарный извещатель использует термистор – резистор, сопротивление которого изменяется в зависимости от температуры. Преимуществом термистора перед другими датчиками температуры является высокая температурная чувствительность, а также большое сопротивление, что устраняет проблемы, связанные с необходимостью усиления сигнала.

На основании сравнения текущего состояния окружающей среды с результатами предыдущих измерений извещатель пожарный тепловой определяет скорость изменения температуры. Когда текущая температура и скорость ее роста превышают заранее установленные значения, прибор пожарной сигнализации 4100U выдает сигнал пожарной тревоги. Это помогает избежать ложного срабатывания извещателя при быстром изменении температуры в нормальных условиях, например, при открытии входной двери или при включении отопительных приборов. Помимо идентификации пожара, этот пожарный извещатель работает как датчик для измерения текущей температуры. В этом случае показания извещателя могут использоваться для управления системами кондиционирования и отопления.

Дымовые пожарные извещатели
По принципу действия извещатель пожарный дымовой представляет собой точечный пороговый датчик дыма с настраиваемой чувствительностью, функционирование которого основано на оптическом контроле плотности окружающей среды. С определенной частотой пожарный извещатель сравнивает амплитуды импульсов отраженного от частиц дыма инфракрасного излучения, формируемых электрической схемой извещателя, с заданным пороговым значением. Для этого в оптической камере пожарного извещателя под определенным углом устанавливаются инфракрасный светодиод и фотоприемник. В дежурном режиме работы извещателя инфракрасное излучение от светодиода не попадает на фотоприемник. Однако при попадании в оптическую камеру дыма, его частицы рассеивают инфракрасное излучение, и оно достигает фотоприемника. Если поток отраженного света превышает установленную величину, прибор пожарной сигнализации 4100U выдает сигнал пожарной тревоги и формирует управляющие сигналы для запуска интегрированной в него системы оповещения, а также связанных с ним инженерных систем здания.

Ручные извещатели
Адресный извещатель пожарный ручной активизируется при помощи рычага. В состоянии тревоги рычаг находится в горизонтальном положении, что позволяет визуально оценить состояние извещателя. Вернуть ручной извещатель в нормальное состояние можно с помощью ключа. В ручной извещатель может быть установлен хрупкий стержень, который ломается при нажатии на рычаг, издавая характерный щелчок, который можно рассматривать как звуковое подтверждение срабатывания извещателя. Если в извещателе используется стержень, то при восстановлении рабочего состояния извещателя ее необходимо заменить. Simplex выпускает ручные извещатели двух модификаций:

4099-9001 – извещатель пожарный ручной с рычагом без защитного стекла;
4099-9002 – извещатель пожарный ручной с рычагом с защитным стеклом. Для того чтобы опустить рычаг извещателя, необходимо сначала разбить стекло.

В ручной извещатель инсталлирован индивидуальный адресный модуль (IAM), что делает извещатель адресуемым устройством. IAM постоянно отслеживает состояние ручного извещателя и передает полученную информацию на прибор пожарной сигнализации по проводам IDNet.

Модульная конструкция пожарных извещателей Simplex
Поскольку пожарные извещатели TrueAlarm используют общие базовые основания, то извещатели различных типов (дымовые и тепловые) могут быть легко заменены. Например, если на объекте ведутся строительные или ремонтные работы, то вместо того, чтобы закрывать дымовые пожарные извещатели крышкой, делая их неработоспособными, можно временно заменить их на тепловые пожарные извещатели, не перепрограммируя пожарную сигнализацию. На дисплей прибора 4100U будет выводиться сообщение «Неверный тип извещателя», но при этом пожарный извещатель будет работать с параметрами, заданными по умолчанию.

Изоляция коротких замыканий в шлейфе пожарных извещателей
При включении пожарных извещателей в цепь адресных устройств IDNet или MAPNET II возникает необходимость изоляции участка шлейфа, где произошло короткое замыкание. Это можно сделать при помощи отдельного модуля изоляции коротких замыканий или модуля, встроенного в базовое основание пожарного извещателя. Модулями изоляции коротких замыканий можно изолировать участки шлейфа пожарной сигнализации, и при возникновении короткого замыкания из строя выйдет только участок шлейфа. По адресам пожарных извещателей, которые установлены на соответствующие модули изоляции, можно узнать, где именно произошло короткое замыкание, что поможет оперативно устранить неполадку.

При монтаже пожарной сигнализации часто возникают ошибки заземления. В случае работы с неадресными устройствами или шлейфами без модулей изоляции такие ошибки довольно трудно локализовать, а на их устранение уходит много времени. Модули изоляции коротких замыканий позволяют обнаружить неправильно заземленный участок с точностью до нескольких извещателей в данном участке шлейфа.
