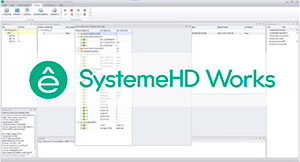

Инструмент программирования SystemeHD Works компании «Систэм Электрик» (Systeme Electric) предназначен для конфигурирования и отладки свободно программируемых контроллеров для автоматизации зданий и модулей расширения серии SystemeHD. Данное ПО является простой, стабильной и удобной в использовании средой для FBD-графической или LUA-скриптовой разработки программ, визуального программирования и загрузки программ «на борт» устройств автоматизации инженерных систем зданий, настройки входов и выходов, привязки внешних сигналов, редактирования расписаний и обновления программной прошивки оборудования. В этой программе для настройки контроллеров реализованы функции BBMD, позволяющие контроллерам SystemeHD передавать широковещательный трафик BACnet/IP между подсетями. Бесплатная программа для автоматизации SystemeHD Works совместима с ОС MS Windows, поддерживает интернет-протокол IPv6, не требует инвестиций и не имеет ограничений по сроку действия.

программа для автоматизации SystemeHD Works ПО SystemeHD Works разработано для создания программ и загрузки их в устройства автоматизации продуктовой линейки SystemeHD, объединяющей свободно программируемые контроллеры (HD1407, HD1407E, HD1407S, HD0904) и модули расширения (HM0004, HM0008, HM0800, HM0704, HM1405), которые позволяют создавать индивидуальные решения с требуемым функционалом под любые проекты. В частности, данные устройства востребованы для автоматизации работы тепловых пунктов, кондиционеров, приточно-вытяжной вентиляции и других инженерных систем зданий. К контроллерам подключается полевое оборудование (датчики, комнатные термостаты, панели ЧМИ, преобразователи частоты и т.д.), исполнительные устройства (приводы) и модули расширения, позволяющие увеличить число входов и выходов. Актуальные версии программы SystemeHD Works (25.03.30 и последующие релизы) предоставляют расширенный выбор настроек протоколов BACnet и Modbus, и существенно повышают быстродействие и производительность контроллеров.

Удобная среда разработки
В интерфейсе программы для автоматизации SystemeHD Works задание параметров контроллеров, функций, циклов, PID-регуляторов, значений переменных для входов и выходов устройств, загрузка файлов пользовательских библиотек и вывод отладочной информации осуществляется с помощью функциональных блоков FBD, скриптов LUA либо с помощью визуального программирования:

Графический язык программирования FBD (Function Block Diagram, «язык функциональных блок-схем») стандарта МЭК 61131-3 обеспечивает управление потоками данных всех типов, позволяет использовать мощные алгоритмы простым вызовом функций и функциональных блоков, и имеет такие преимущества, как наглядность и четкая последовательность. Благодаря тому, что FBD похож на электрические схемы, этот язык популярен и удобен для специалистов, схема понятна пользователям без опыта логического программирования. Описания функциональных блоков поддерживают перенос строк.
В LUA реализовано большое число программных возможностей, доступных с использованием минимума синтаксических средств. При этом данный язык имеет простой дизайн и рассчитан на пользователей, не владеющих профессиональными навыками программиста.
Режим визуального программирования устройств автоматизации обеспечивает упрощенное написание программ, не требует знания синтаксиса и по предоставляемым пользователю возможностям аналогичен скриптовому языку. Программы, созданные в визуальном режиме, SystemeHD Works позволяет преобразовывать в формат LUA.

FBD и LUA программирование устройств автоматизации в среде SystemeHD Works

Режимы симуляции и отладки
В окне диагностики контроллера программа для автоматизации SystemeHD Works отображает информацию о загрузке процессора, оперативной памяти, файлового хранилища и сетевых портов. В SystemeHD Works 25.03.30 и более новых версиях возможна симуляция программы на LUA-скрипте. При FBD-программировании с использованием системных функциональных блоков доступны режимы симуляции работы устройств автоматизации и пошаговой отладки параметров с отображением графика сигнала. Также для диагностики связи реализовано визуальное отображение статистики по количеству отправленных и принятых пакетов по порту RS-485 в режиме BACnet MS/TP для каждого периферийного устройства. Для удобства пользователей на панели отладки имеется значок «Выгрузить конфигурацию», кнопки «+» и «-» для масштабирования FBD-диаграммы, и применяется усовершенствованное назначение цвета и стиля соединительных линий графиков. Таблицу объектов можно импортировать из файла и, при необходимости, изменить идентификатор объекта.

Простое масштабирование сложных систем
В программе для настройки контроллеров SystemeHD Works, начиная с версии 24.07.30, контроллеры автоматизации реализуют функции BBMD (BACnet/IP Broadcast Management Device) с поддержкой Foreign Device Registration и BBMD Server. Способность транслировать широковещательный BACnet/IP-трафик между подсетями позволяет легко масштабировать решения на основе устройств SystemeHD даже в рамках сложных территориально распределенных систем без дополнительных затрат на оборудование BBMD. Благодаря этому возможно создание максимально гибких и мощных систем автоматизации без увеличения стоимости проекта.

Дополнительные функции SystemeHD Works

Для Modbus-устройств могут использоваться шаблоны, включающие список сигналов с адресами и типами данных.
Предусмотрена возможность привязки объекта типа MSV (Multi-State Value) к переменной другого устройства (при привязке объектов обновление списка объектов производится автоматически, переменные MSV считывают значения из привязанного объекта), также для данных объектов имеются текстовые метки состояния.
Переменная типа BV может связываться с онлайн-статусом устройства BACnet/MSTP и BACnet/IP.
Поддерживаются собственные функции порта устройства IOM_MSTP с привязкой значений индекса, а также функция смещения значения сигнала.
Для BACnet MS/TP поддерживаются значения Reliability, импорт списка объектов BACnet из файлов EDE, а также поле Out of Service для BACnet сигналов.
В FBD-программах реализована поддержка вложенных вызовов функций, а также блока выходного выражения ENUM, блока преобразования ENUM/Float и блока триггера TRIG.
Поддерживается сохранение значений ACC (аккумулятор) в энергонезависимой памяти (Persistent Memory), а для объектов типа AV можно назначить минимальное и максимальное значения.
Доступна настройка контроллеров SystemeHD в качестве сервера Modbus TCP и ведомого устройства Modbus RTU одновременно.
При использовании контроллера системы автоматизации в качестве ведомого устройства Modbus доступен выбор типа данных для конкретного значения, а также битовая маска регистра.
Для Modbus TCP/UDP можно выбирать роли устройств (ведущее/ведомое) и активировать отображение информации о подключениях.
Для аналоговых сигналов в интерфейсе ПО поддерживается выбор значений по умолчанию (в том числе, и в объекте расписания), а для управления отправкой уведомлений об изменениях сигналов аналоговых входов/выходов могут использоваться параметры BACnet COV (для контроллеров, использующих протоколы BACnet/MSTP и BACnet/IP, доступна подписка на уведомления BACnet COV-A).
В целях упрощения переключения шины на другой порт имеется функция смены порта RS-485 шины периферийных устройств.
Реализованы оптимизированные методы сортировки устройств BACnet, функция перестройки BACnet индексов объектов и возможность выбора приоритета/отмены для сигналов выходов.
Поддерживается настройка времени цикла (мин. 100 мс) индивидуально для каждой из программ (также имеется блок синхронизации времени для LUA).
Выбранные пользователями размеры окон в редакторе LUA сохраняются и не требуют повторной настройки.
Размер панели просмотра переменных можно гибко конфигурировать.
Пользовательская библиотека LUA может применяться одновременно со стандартной библиотекой PUBLIC.LUA.
Поддерживается экспорт таблиц точек из формата EDE в файлы CSV/TXT.
Для сигналов BACnet MS/TP и Modbus RTU во встроенном ПО контроллеров автоматизации доступна функция линейного преобразования.
Реализована возможность указания идентификатора экземпляра BACnet (BACnet Instance number).
Для данных в формате HDT предусмотрен логический блок секвенсора.
В целях предотвращения несанкционированной загрузки/выгрузки конфигураций, хранящихся в контроллерах, и просмотра/редактирования проектов, а также их экспорта/импорта в/из файла, предусмотрена парольная защита.
Для модулей расширения с универсальными входами UI (модели HM0704 и HM0800) в ПО, начиная с версии 24.09.30, возможно применять параметр коэффициента.
В блоках Expression поддерживается перенос для длинных выражений.
В функциональном блоке таймера реализован режим задержки включения и выключения.
Для входного сигнала предусмотрен функциональный блок фильтра.

Системные требования и обновление ПО
Для корректной работы SystemeHD Works требуется 32- или 64-битная ОС Microsoft Windows 10/11, программная платформа Microsoft .NET Framework (4.5.2. или старше) и Microsoft Visual C++ 2015-2022 redistributable x86. Для установки и запуска SystemeHD Works пользователь программы для автоматизации должен иметь права администратора. Данная программа регулярно обновляется – для получения актуальной версии пользователям достаточно обратиться в службу технической поддержки Systeme Electric по электронной почте. В целях обеспечения совместимости со средой разработки в случае, если контроллер использует встроенное ПО версии ниже 7.11, программа для настройки контроллеров сгенерирует запрос на обновление прошивки устройства. Для обновления прошивки модулей расширения HMxxxx в интерфейсе программы предусмотрен специальный инструмент. Установка ПО осуществляется из файла SystemeHD Works Install Package.exe, а обновление программной прошивки контроллеров автоматизации и модулей расширения выполняется через интерфейс SystemeHD Works.

Для получения дополнительной информации о бесплатной программе для автоматизации инженерных систем зданий SystemeHD Works и других решениях Systeme Electric обращайтесь в центральный или региональные офисы компании «АРМО-Системы».
