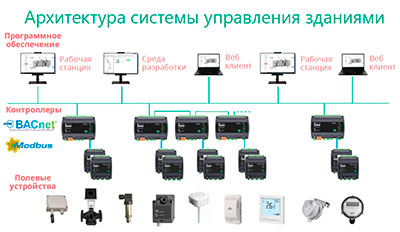

Продуктовая линейка SystemeHD компании «Систэм Электрик» (Systeme Electric) включает 4 контроллера для автоматизации инженерных систем зданий, 5 модулей расширения и программное обеспечение SystemeHD Works. Модульные контроллеры данной линейки снабжены интерфейсами Ethernet и RS-485, входами/выходами для подключения периферийных устройств и оптимизированы для работы в составе BMS-систем с общей или частной IP-сетью. Создавать индивидуальные решения под любые проекты позволяет среда разработки – программное обеспечение контроллера SystemeHD Works – простой и удобный инструмент, находящийся в свободном доступе. Устройства данной серии открыты для интеграции по протоколам BACnet и Modbus, а между собой они различаются количеством сетевых/управляющих портов и встроенных аналоговых и дискретных входов и выходов.

Оборудование и программное обеспечение контроллеров линейки SystemeHD полностью соответствуют отраслевым стандартам, требованиям к надежности и безопасности. В частности, линейка SystemeHD востребована для автоматизации работы тепловых пунктов, кондиционеров, приточно-вытяжной вентиляции и других систем. К входам/выходам контроллеров подключаются периферийные устройства (датчики, комнатные термостаты, панели ЧМИ, преобразователи частот и т.д.). Порты Ethernet обеспечивают скоростное соединение с системой диспетчеризации на базе платформы Systeme Platform, а к шинам RS-485 могут подсоединяться модули расширения, датчики, исполнительные устройства (приводы) и другое оборудование с интерфейсом Modbus. Благодаря наличию удобного и интуитивно понятного программного обеспечения для контроллеров и модулей расширения обеспечивается гибкая адаптация системы под конкретные проекты и задачи.

Установка и программирование
Контроллеры и модули расширения SystemeHD устанавливаются в шкаф автоматизации на монтажную панель или на DIN-рейку 35 мм. Для создания алгоритмов срабатывания, отладки параметров и редактирования расписания с помощью функциональных блоков FBD, скриптового языка LUA или упрощенного визуального редактора доступно бесплатное программное обеспечение контроллера SystemeHD Works. Этот инструмент не имеет ограничений по сроку использования, совместим с ОС MS Windows и поддерживает интернет-протокол IPv6. Он позволяет осуществлять привязку внешних сигналов, использовать переменные BACnet, шаблоны Modbus, вложенные вызовы функций в FBD-программах и др. ПО регулярно обновляется – для получения актуальной версии достаточно обратиться в службу технической поддержки Systeme Electric по электронной почте. Для максимально удобного обновления в интерфейсе программного обеспечения SystemeHD Works предусмотрено специальное диалоговое окно.

Возможность выбора контроллера с оптимальным набором интерфейсов
В серию SystemeHD входят 4 модульных BACnet-контроллера. Компактная модель HD0904 имеет 1 порт Ethernet, 2 интерфейса RS-485, а общее число входов/выходов для периферийных устройств составляет 13. У базового программируемого контроллера HD1407 количество входов/выходов увеличено до 21. Отличительной особенностью модификации HD1407E является наличие 2 разъемов RJ-45, что позволяет соединять данные контроллеры последовательно в виде шлейфа без применения сетевых коммутаторов. У контроллера HD1407S, в отличие от базового устройства, предусмотрено 3 порта RS-485. Стоит отметить, что через программное обеспечение SystemeHD Works возможна настройка любого контроллера SystemeHD, в частности, в качестве сервера Modbus TCP и ведомого устройства Modbus RTU одновременно.

Использование контроллеров в сетях с различной конфигурацией

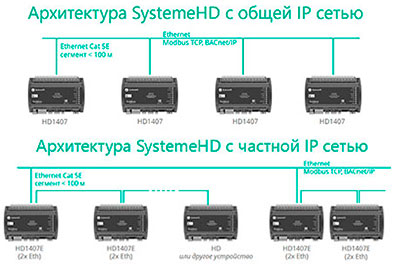

В общей корпоративной IP-сети организации, где используются устройства и программное обеспечение контроллера SystemeHD, доступна готовая инфраструктура, а управление системой осуществляется персоналом ИТ-департамента заказчика. При этом имеется зависимость от ограничений или работоспособности корпоративной сети, а длина линии связи не превышает длину стандартного сегмента Ethernet. Автономная сеть не требует применения коммуникационного оборудования и не зависит от ограничений и работоспособности корпоративной сети. С помощью программируемых контроллеров HD1407E с двумя интерфейсами Ethernet можно создать частную IP-сеть, к преимуществам которой относятся прямые коммуникации между устройствами автоматизации и доступность увеличения общей длины линии связи за пределы стандартного сегмента Ethernet.

Модули расширения SystemeHD
Для добавления к контроллерам дополнительных входов и выходов доступны 5 модулей расширения семейства SystemeHD, подсоединяемых через разъемы RS-485. Модель HM0004 позволяет добавить 4 выхода напряжения VO, HM0008 - 8 дискретных релейных выходов DO, а HM0800 – 8 универсальных входов UI. Модуль расширения HM0704 имеет 3 дискретных входа DI, 4 универсальных входа UI, 2 релейных выхода DO и 2 выхода напряжения VO. У устройства HM1405 предусмотрено 14 дискретных входов DI и 5 релейных выходов DO. Модули расширения данного семейства могут обслуживаться с помощью программного обеспечения контроллеров SystemeHD Works, через которое осуществляется настройка их входов/выходов и обновление встроенного ПО.

Назначение входов и выходов

Дискретные входы DI предназначены для подключения датчиков и других устройств с выходным сигналом в виде замыкающего/размыкающего контакта («сухой контакт») или выходом типа «открытый коллектор».
Универсальные входы UI позволяют подключать датчики с различными типами выходных сигналов: пропорциональный сигнал напряжения 0–10 В пост. тока, пропорциональный сигнал тока 4–20 мА, терморезистор (NTC 10 кОм или NTC 20 кОм), термосопротивление (PT1000, LG Ni 1000), дискретный сигнал («сухой контакт» или «открытый коллектор»). Тип сигнала задается индивидуально для каждого универсального входа при программировании контроллеров с помощью Configuration Tool.
Дискретные релейные выходы DO обеспечивают двухпозиционное управление (Вкл./Выкл.) исполнительными устройствами напряжением 220 В перем. тока или 24 В перем./пост. тока.
Аналоговые выходы AO предназначены для управления исполнительными устройствами (приводами) по пропорциональному сигналу напряжения 0–10 В пост. тока или пропорциональному сигналу тока 4–20 мА. Режим работы для каждого аналогового выхода выбирается индивидуально в Configuration Tool.
Через выходы напряжения VO реализуется управление по пропорциональному сигналу напряжения 0–10 В пост. тока исполнительными устройствами (приводами) или по двухпозиционному управлению (Вкл./Выкл.) оборудованием небольшой мощности (например, сигнальными лампами или термоэлектрическими приводами).

Для получения дополнительной информации на устройства серии SystemeHD, программное обеспечение контроллера SystemeHD Works и другие решения Systeme Electric обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным поставщиком оборудования Systeme Electric на территории России.
