SystemeVar серии Hertz: частотные преобразователи с пожарным режимом для ОВиК применений
Серия преобразователей частоты SystemeVar Hertz, разработанная российской компанией «Систэм Электрик» (Systeme Electric) с нуля под требования рынка ОВиК РФ (в сотрудничестве с Delixi Electric), объединяет ультракомпактные и надежные частотники со встроенным LED-дисплеем для систем отопления, вентиляции, кондиционирования и пожаротушения. В составе серии Hertz частотные преобразователи с двумя вариантами питающего напряжения (1Ф 220 В или 3Ф 380 В), диапазоном мощностей от 0,4 до 30 кВт, встроенным фильтром ЭМС класса С3, защитным покрытием плат класса 3С2 и пожарным режимом с функцией контроля целостности линии двигателя. Все частотные преобразователи серии Hertz соответствуют требованиям госнормативов, имеют расширенный диапазон рабочих температур, протокол связи Modbus RTU, 3-летний срок фирменной гарантии и уникальное сочетание технических характеристик и сбалансированной стоимости. Для простого ввода в эксплуатацию и диагностики состояния частотников предусмотрено бесплатное ПО SystemeVAR Tool.

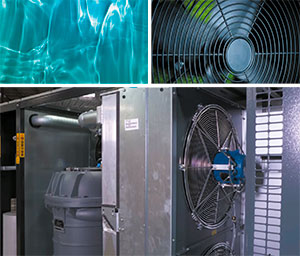

Профессиональное оборудование серии Hertz типа STV050 из линейки SystemeVar служит для преобразования сетевого однофазного (1Ф) или трехфазного (3Ф) переменного тока частотой 50/60 Герц (Гц) в ток частотой от 0 до 599 Гц. Компактные, имеющие «книжный» дизайн частотные преобразователи серии Hertz полностью готовы к работе «из коробки» и востребованы в системах жизнеобеспечения зданий и сооружений, а также на объектах водоподготовки и водоотведения. Базовое общепромышленное применение SystemeVar Hertz включает частотное преобразование тока для центробежных насосов, вентиляторов и компрессоров, ленточных, роликовых, цепных транспортеров и конвейеров, мельниц, миксеров, мешалок, смесителей, дробилок и других устройств.
Возможность выбора модели с требуемыми характеристиками
15 моделей частотных преобразователей серии SystemeVar Hertz различаются между собой поддерживаемым входным напряжением (1Ф 220-240 В или 3Ф 380-440 В), номинальной мощностью электродвигателя (0,4-2,2 кВт для устройств 1Ф, 0,75-30 кВт для оборудования 3Ф) и габаритными размерами. Преобразователи частоты серии Hertz мощностью до 7,5 кВт включительно (типоразмер A, B, С) могут устанавливаться вплотную друг к другу без ухудшения номинальных характеристик, а между более мощными преобразователями (11 кВт и выше, типоразмер D, E) требуется 50-миллиметровый зазор. Малые габариты, «книжный» дизайн и возможность установки «бок-о-бок» на DIN-рейку или монтажную панель обеспечивают удобство размещения и экономию пространства для создания ультра компактных решений.
Конкурентные преимущества SystemeVar Hertz
Частотники STV050 являются инновационной разработкой «Систэм Электрик», созданной с учетом требований российского рынка ОВиК. Основным преимуществом преобразователей частоты серии Hertz можно назвать уникальное для рынка сочетание качества, функциональности и цены этих устройств.
Так, лучшую электромагнитную совместимость с чувствительной электроникой за счет уменьшения высокочастотных обратных воздействий на сеть обеспечивает встроенный ЭМС-фильтр класса С3. Благодаря покрытию печатных плат класса 3С2 преобразователи частоты серии Hertz имеют увеличенный срок службы и могут эксплуатироваться во влажных помещениях с нормальным уровнем содержания загрязняющих веществ. Надежность работы обеспечивается высокой перегрузочной способностью с возможностью выбора типа (Р-тип –120% в течение 60 с, G-тип – 150% в течение 60 с). Диапазон рабочих температур оборудования серии Hertz находится в пределах от -20 до +50 °C (до +40 °C без ухудшения рабочих характеристик). Кроме того, частотные преобразователи серии Hertz используют протокол связи Modbus RTU и могут легко интегрироваться с действующими системами автоматизации.
Пожарный режим работы
Все модели SystemeVar серии Hertz имеют пожарный режим с функцией контроля целостности линии двигателя, что позволяет использовать данные частотные преобразователи в системах пожаротушения. Контроль целостности кабеля по трем фазам соответствует требованиям ГОСТ Р 53325-2012. В состоянии готовности без команды «СТАРТ» частотные преобразователи серии Hertz проводят диагностику моторного кабеля (интервал опроса регулируется в диапазоне от 10 до 100 с.). Также поддерживается стандартный пожарный режим, при активации которого игнорируются все неисправности, не являющиеся фатальными, и работа частотного преобразователя серии Hertz продолжается даже при обрыве фазы двигателя.
Высокая эффективность
Преобразователи частоты SystemeVar Hertz STV050 используют ПИД (пропорционально-интегрально-дифференцирующий регулятор) со спящим режимом, экономящим энергию и снижающим износ и шум, и подходят для контроля давления и температуры. При работе в ECO-режиме устройства SystemeVar серии Hertz экономят до 40% энергии за счет изменения выходного напряжения для минимизации потребляемой мощности. Увеличение срока службы и повышение общей эффективности работы оборудования достигается за счет применения байпаса (переключения двигателя между преобразователем и сетью). Также в частотных преобразователях серии Hertz реализованы защита от замерзания/конденсата и аномальных нагрузок, функция очистки насоса, «подхват-на-лету» и автоматический рестарт вентиляторов, 4 набора рамп разгона/торможения и другие решения для оптимизации рабочих процессов.
Бесплатное ПО и встроенный LED-дисплей
Удобство настройки и обслуживания частотных преобразователей серии Hertz обеспечивает специализированное бесплатное ПО SystemeVAR Tool. С помощью данного цифрового инструмента осуществляется ввод и копирование параметров, отладка и пробный пуск (режим контрольной панели), отслеживание статуса работы, контроль клеммников (тестирование в режиме симуляции), диагностика и регистрация неисправностей. Упростить ввод в эксплуатацию и проведение диагностики позволяет также наличие у каждого преобразователя частоты серии Hertz встроенного LED-дисплея с эргономичным пользовательским интерфейсом и интуитивно понятной индикацией.
Каталог «Преобразователи частоты SystemeVar Hertz. Решения для промышленности и объектов инфраструктуры» (скачать, 5,3 Мб)
Для получения дополнительной информации на частотные преобразователи SystemeVar серии Hertz, другие устройства и решения «Систэм Электрик» (Systeme Electric), обращайтесь в центральный или региональные офисы компании «АРМО-Системы».
Технические характеристики на частотные преобразователи серии Hertz SystemeVar
Параметры |
Значения |
Применение частотных преобразователей серии Hertz: |
Промышленность и объекты инфраструктуры: насосы, вентиляторы, компрессоры и др. |
Диапазон мощности - 1Ф 220 – 240 В: - 3Ф 380 – 440 В: |
От 0,4 до 2,2 кВт; От 0,75 до 30 кВт |
Перегрузочная способность - P-тип: - G-тип: |
120% в течение 60 с, 150% в течение 3 с (время цикла 300 с); 150% в течение 60 с, 180% в течение 3 с (время цикла 300 с) |
Кол-во входов: |
4хDI, 1хAI |
Кол-во выходов: |
1хDO, 1хAO, 1хRO |
Протокол связи: |
Modbus RTU |
Фильтр ЭМС: |
Встроенный, класс C3 (в соответствии с EN 618003) |
Степень защиты оболочки: |
IP20 |
Тип управления: |
Скалярное/векторное (SLVC) |
Встроенные функции устройств серии Hertz: |
ПИД со спящим режимом работы, управление двумя насосами, оптимизация работы насосов и вентиляторов, энергосберегающий режим |
LED панель оператора: |
Встроенная |
ПО для настройки и диагностики частотных преобразователей: |
Бесплатное ПО SystemeVar Tool |
Диапазон рабочих температур: |
От -20 до +50 °C (до +40 °C без ухудшения характеристик) |
Допустимые отклонения питающего напряжения: |
±15% |
Покрытие плат: |
Класс 3С2 (в соответствии с EN 60721-3-3) |
Исполнение: |
Компакт |
Монтаж частотных преобразователей Hertz: |
Бок-о-бок (между моделями мощностью более 7,5 кВт требуется зазор 50 мм); Типоразмер А, B, С: крепление на DIN-рейку, крепление на монтажную панель; Типоразмер D, E: крепление на монтажную панель |
Срок фирменной гарантии: |
3 года |

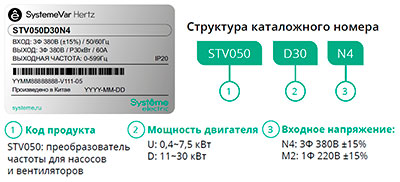

Модельный ряд: частотные преобразователи SystemeVar Hertz
Наименование модели |
Описание |
STV050U04M2 |
Преобразователь частоты STV050 0,4 кВт 220 В ЭМС С3 + LED панель оператора |
STV050U07M2 |
Преобразователь частоты STV050 0,75 кВт 220 В ЭМС С3 + LED панель оператора |
STV050U15M2 |
Преобразователь частоты STV050 1,5 кВт 220 В ЭМС С3 + LED панель оператора |
STV050U22M2 |
Преобразователь частоты STV050 2,2 кВт 220 В ЭМС С3 + LED панель оператора |
STV050U07N4 |
Преобразователь частоты STV050 0,75 кВт 380 В ЭМС С3 + LED панель оператора |
STV050U15N4 |
Преобразователь частоты STV050 1,5 кВт 380 В ЭМС С3 + LED панель оператора |
STV050U22N4 |
Преобразователь частоты STV050 2,2 кВт 380 В ЭМС С3 + LED панель оператора |
STV050U40N4 |
Преобразователь частоты STV050 4 кВт 380 В ЭМС С3 + LED панель оператора |
STV050U55N4 |
Преобразователь частоты STV050 5,5 кВт 380 В ЭМС С3 + LED панель оператора |
STV050U75N4 |
Преобразователь частоты STV050 7,5 кВт 380 В ЭМС С3 + LED панель оператора |
STV050D11N4 |
Преобразователь частоты STV050 11 кВт 380 В ЭМС С3 + LED панель оператора |
STV050D15N4 |
Преобразователь частоты STV050 15 кВт 380 В ЭМС С3 + LED панель оператора |
STV050D18N4 |
Преобразователь частоты STV050 18,5 кВт 380 В ЭМС С3 + LED панель оператора |
STV050D22N4 |
Преобразователь частоты STV050 22 кВт 380 В ЭМС С3 + LED панель оператора |
STV050D30N4 |
Преобразователь частоты STV050 30 кВт 380 В ЭМС С3 + LED панель оператора |
