Модульный контроллер автоматизации Systeme Electric HD1407 с ПО для программирования

Свободно программируемые модульные контроллеры серии SystemeHD российской компании «Систэм Электрик» (Systeme Electric) предназначены для автоматизации инженерных систем зданий. Модель HD1407 снабжена 1 портом Ethernet, 2 интерфейсами RS-485, а общее число входов/выходов для периферийных устройств (комбинированных датчиков, комнатных термостатов, панелей ЧМИ, преобразователей частот и т.д.) составляет 21. Создавать необходимые алгоритмы для различных конфигураций установок позволяет ПО для программирования контроллеров SystemeHD Works, находящееся в свободном доступе. Модульное устройство HD1407, как и другое оборудование SystemeHD, оптимизировано для работы в составе системы BMS (Building Management System) под управлением российского ПО Systeme Platform и используется в интеграционных решениях по открытым протоколам BACnet и Modbus.

Устройства линейки SystemeHD рассчитаны на применение в зданиях гражданского строительства для автоматизации инженерных систем: тепловых пунктов, приточно-вытяжных установок, систем кондиционирования воздуха (ОВКВ) и др. В частности, с помощью этих программируемых контроллеров реализуется поддержание заданной температуры воздуха в помещениях, автоматизация вентиляции, отопления и ГВС, обеспечение требуемых параметров воздуха и температуры/давления воды. Благодаря доступности простого и удобного ПО для программирования контроллеров обеспечивается возможность создания гибких адаптивных решений для различных задач.

Архитектура системы
Конфигурируемые контроллеры HD1407 подключаются по схеме «звезда» или «шлейф» на выбор. Они используют наиболее современный протокол автоматизации BACnet с поддержкой передачи данных по изменениям значений COV (Change of Value). Функция BBMD (BACnet/IP Broadcast Management Device) позволяет устройствам SystemeHD работать в системе с подсетями. Локальное управление одним или несколькими программируемыми контроллерами реализуется на панели ЧМИ по протоколу Modbus, а поддержка COV и BBMD предоставляет широкие возможности для масштабирования системы.

Подключение контроллера
HD1407 и другие контроллеры, для программирования которых используется ПО SystemeHD Works, снабжены множеством встроенных аналоговых и дискретных входов и выходов. Интерфейсы RS-485 позволяют подсоединять датчики, комнатные термостаты, исполнительные устройства (приводы), частотные регуляторы и другое оборудование с поддержкой протокола Modbus RTU, не задействуя входы и выходы. По интерфейсу Ethernet с поддержкой протоколов BACnet IP и Modbus TCP контроллеры взаимодействуют с системой диспетчеризации на базе кроссплатформенного ПО Systeme Platform, панелями оператора SystemeHMI, другими устройствами и интеграционными решениями.

Модули расширения
Для добавления дополнительных входов и выходов к 2 портам RS-485 контроллера HD1407 могут быть подключены модули расширения (доступно 5 вариантов - HM0004, HM0008, HM0800, HM0704 и HM1405). Благодаря работе на шине RS-485 по протоколу BACnet MS/TP или Modbus RTU, любой модуль НМхххх можно установить как рядом с контроллером, так и на значительном удалении от него. Модули расширения данного семейства обслуживаются с помощью ПО для программирования контроллеров SystemeHD Works, через интерфейс которого осуществляется настройка их входов/выходов и обновление прошивки.

Назначение встроенных входов и выходов

• 8 универсальных входов UI позволяют подключать к контроллеру HD1407 датчики с различными типами выходных сигналов: пропорциональный сигнал напряжения 0–10 В пост. тока, пропорциональный сигнал тока 4–20 мА, терморезистор (NTC 10 кОм или NTC 20 кОм), термосопротивление (PT1000, LG Ni 1000), дискретный сигнал («сухой контакт» или «открытый коллектор»). Тип сигнала задается индивидуально для каждого универсального входа при программировании контроллера с помощью ПО SystemeHD Works.
• 6 дискретных входов DI предназначены для подключения датчиков и других устройств с выходным сигналом в виде замыкающего/размыкающего контакта («сухой контакт») или выходом типа «открытый коллектор».
• 3 дискретных релейных выхода DO обеспечивают двухпозиционное управление (Вкл./Выкл.) исполнительными устройствами напряжением 220 В перем. тока или 24 В перем./пост. тока.
• 2 аналоговых выхода AO предназначены для управления исполнительными устройствами (приводами) по пропорциональному сигналу напряжения 0–10 В пост. тока или пропорциональному сигналу тока 4–20 мА. Режим работы для каждого аналогового выхода выбирается индивидуально в ПО для программирования контроллеров.
• Через 2 выхода напряжения VO реализуется управление по пропорциональному сигналу напряжения 0–10 В пост. тока исполнительными устройствами (приводами) или по двухпозиционному управлению (Вкл./Выкл.) оборудованием небольшой мощности (например, сигнальными лампами или термоэлектрическими приводами).

Монтаж и программирование

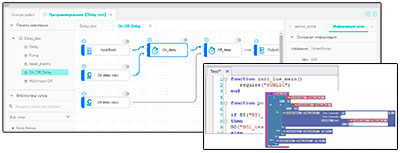

Модульные контроллеры HD1407 устанавливаются в шкаф автоматизации на монтажную панель или на 35-миллиметровую DIN-рейку. Цифровой инструмент SystemeHD Works представляет собой бесплатное ПО для программирования контроллеров с помощью функциональных блоков FBD, скриптового языка LUA или визуального редактора. Данное решение не имеет ограничений по сроку использования, совместимо с ОС MS Windows и позволяет создавать программы, отлаживать параметры контроллеров, редактировать расписания, осуществлять привязку внешних сигналов (переменных BACnet и регистров Modbus) и настраивать входы/выходы на модулях расширения. ПО SystemeHD Works регулярно обновляется – актуальные версии предоставляют расширенный выбор настроек протоколов BACnet и Modbus, и существенно повышают быстродействие и производительность контроллеров автоматизации.
