Российская программная платформа Systeme Building Operation – ПО для систем автоматизации и управления зданием

Программное обеспечение Systeme Building Operation от компании Systeme Electric, разработанное российским Центром инноваций Systeme Soft («Систэм Софт», входит в состав Группы компаний «Систэм Электрик»), предназначено для диспетчеризации и автоматизации инженерных систем зданий и сооружений. Данная IoT/IIoT платформа класса SCADA 4-го поколения представляет собой уникальную специализированную среду для создания в кратчайшие сроки полнофункциональной автоматизированной системы управления зданием BMS (Building Management System) и ее эксплуатации в реальном времени. ПО для систем автоматизации Systeme Building Operation включено в Реестр российского программного обеспечения Министерства цифрового развития, связи и массовых коммуникаций РФ, и совместимо с ОС Linux и MS Windows. SBO имеет децентрализованную распределенную архитектуру, обладает простым и удобным пользовательским интерфейсом, поддерживает передовые протоколы связи, включая Modbus и BACnet, и предоставляет широкие интеграционные возможности.

Созданное российскими специалистами на основе собственных разработок с учетом опыта международных продуктов ПО для систем автоматизации Systeme Building Operation (SBO) внесено в реестр Минцифры России и является единой интерпретируемой средой как для разработки (в том числе, многопользовательской), так и для исполнения. Это обеспечивает максимальную скорость внедрения системы диспетчеризации инженерного оборудования (до 1 недели для крупных проектов) со всем функционалом, предусмотренным техническим заданием.

Systeme Building Operation гибко масштабируется, обладает высокой отказоустойчивостью, позволяет создавать различные сценарии и скрипты для автоматизации и подходит для контроля объектов техническими средствами без участия человека. SBO объединяет подключаемые устройства от «Систэм Электрик» в единую архитектуру системы автоматизации, может адаптироваться к меняющимся потребностям заказчика и предусматривает наращивание функционала по мере необходимости. При этом платформа совместима с такими ключевыми решениями Systeme Electric, как SystemeFS (адресно-аналоговая система пожарной сигнализации) и SystemeAC (СКУД со встроенным функционалом охранной сигнализации).

Сферы применения
Linux- и Windows-совместимое ПО Systeme Building Operation является универсальной основой для построения АСУД (интегрированных автоматизированных систем управления и диспетчеризации), BMS (систем управления зданием), АСУЗ (автоматизированных систем управления зданиями) и SCADA (систем для управления и мониторинга инженерной инфраструктуры объектов). Платформа SBO может служить решением для централизованного менеджмента всех инженерных коммуникаций и систем охраны и безопасности, контроля работы технологического оборудования на производстве, мониторинга показателей электроэнергии и управления энергосетями. На базе SBO возможно создание встраиваемых систем (локальные панели управления, шкафы автоматизации), объектовых специализированных и комплексных систем управления либо зонтичных систем мониторинга. Данное ПО для систем автоматизации востребовано в зданиях общественного назначения (офисы, деловые и торгово-развлекательные центры), на объектах бизнеса (логистические центры, ЦОДы, гостиницы, финансовые учреждения) и промышленных предприятиях (производственные объекты, ТЭК и т.д.).

Компоненты программно-аппаратного решения

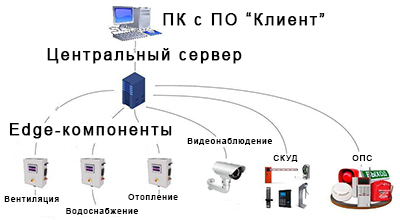

Платформа SBO для систем автоматизации и управления зданием состоит из компонентов 3 основных типов. Десктопное ПО «Клиент» с графическим интерфейсом и встроенной средой разработки обеспечивает интерактивное взаимодействие между пользователями и платформой. Ядром платформы является центральный сервер, представляющий собой совокупность микросервисов. Через него осуществляется взаимодействие с контроллерами разных типов, поставка драйверов, работа с тэгами и генерация аварийных сигналов. Edge-компоненты (пограничные серверы) имеют упрощенную конфигурацию серверной части и предназначены для встраивания в локальные устройства. Функционал edge-оборудования включает промежуточную обработку данных от автоматизируемых приборов, взаимодействие с центральным сервером и формирование пользовательского интерфейса сенсорной панели управления шкафа. ПО для систем автоматизации SBO обладает вертикальной масштабируемостью и позволяет объединить любое число подсистем в единую иерархию с требуемым уровнем диспетчеризации. Поддерживаются архитектуры сервера X86 и ARM, а программирование реализуется с помощью скриптов и алгоритмов.

Преимущества Systeme Building Operation

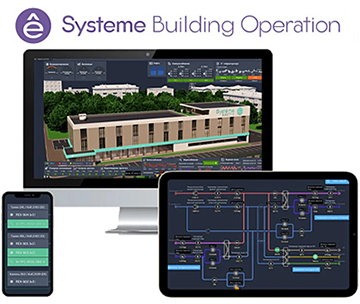

Скорость внедрения ПО для систем автоматизации существенно повышается за счет дружественного интерфейса, наличия готовых объектов и форм и возможности импорта графики. В ПО «Клиент» реализованы рабочие инструменты, оптимизированные для быстрого интуитивного освоения и простого использования. Благодаря этому работа с интерфейсом SBO не вызовет затруднений ни у разработчиков, ни у сотрудников службы эксплуатации здания. Платформа собирает, обрабатывает и хранит данные, поступающие от периферийных устройств, передает управляющие сигналы в автоматизируемые системы и обеспечивает отслеживание аварийных ситуаций и оперативное оповещение о них. За счет того, что пограничные устройства представляют собой версии центрального оборудования с облегченной функциональностью, в системе автоматизации реализуется единое распределенное пространство переменных, лучше всего подходящее для хранения и обработки данных на разных ПК. Для различных переменных возможно создание календарного расписания. Наряду с десктопным ПО, доступны web-клиент и мобильное приложение.

Инструменты визуализации и навигации

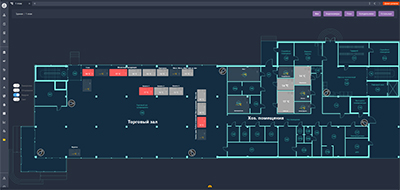

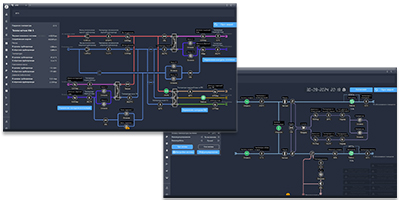

В ПО для систем автоматизации «из коробки» доступны журналы событий, аварий и задач, боковое меню, функции навигации и работы с векторной графикой. Для удобства проектировщиков и пользователей в интерфейсе SBO текущие и архивные данные и процессы отображаются в виде мнемосхем, трендов и таблиц. Поддерживается режим вывода данных на несколько мониторов, что особенно ценно при работе с большими объемами информации, поступающей от ряда автоматизированных инженерных систем многоэтажного здания (вентиляция, тепло- и водоснабжение, кондиционирование, видеонаблюдение, СКУД, ОПС, лифты, домофоны и т.д.). В ПО имеется встроенная библиотека готовых графических элементов, а также предусмотрена возможность создания пользовательских визуальных объектов и импорта графики в форматах SVG и TGML. Навигация осуществляется с помощью настраиваемого бокового меню и вкладок, расположение которых можно легко конфигурировать.

Аналитический функционал
В ПО для систем автоматизации SBO встроен редактор BI аналитики, позволяющий строить дашборды (информационные панели) и формировать отчеты любой глубины и сложности. Работа с событиями, происходящими в рамках системы автоматизации и управления зданием, осуществляется с помощью готовых журналов, в которых регистрируются все происшествия, аварии, поставленные задачи и протоколируются действия, предпринятые операторами. События могут фиксироваться как автоматически по программируемым условиям, так и вручную через пользовательский интерфейс ПО одним или несколькими уполномоченными сотрудниками службы эксплуатации здания.

Интеграционная поддержка
Связь ПО SBO с оборудованием системы автоматизации и управления зданием реализуется по протоколам Modbus TCP, Modbus RTU, BACnet IP, OPC UA, MQTT и SNMP. Интеграция в систему камер видеонаблюдения осуществляется по прикладному протоколу RTSP. Возможность интеграции в единую систему управления разнородного оборудования, уже имеющегося на объекте, позволяет избежать затрат на его замену. Стандартизировать работу программных интерфейсов и сделать их более удобными и производительными помогает поддержка технологии REST-API. Уведомления, связанные с событиями в автоматизированной системе управления зданием, могут рассылаться через сервис Telegram и по электронной почте. Поддерживается интеграция с LDAP, хранение данных СУБД Postgres и импорт информации из различных источников, включая сторонние URL-страницы. Стоит отметить, что Systeme Building Operation, SystemeFS и SystemeAC являются частью экосистемы SystemeOne, представляющей собой гибко масштабируемое решение, которое можно адаптировать к потребностям любого объекта от небольшого офиса до крупного торгового центра или промышленного предприятия.

Российская ИТ-компания «Систэм Софт» занимается разработкой программного обеспечения для промышленных и гражданских объектов. Комплекс ее продукции включает ПО и модули с открытым кодом, отраслевые библиотеки, решения для цифровой трансформации, аналитики, интеграции и кибербезопасности, облачные решения и многое другое.
