Мегапиксельная оптика для системы машинного зрения: компактные объективы Fujinon серии HF-HA-1S с технологией Anti Shock & Vibration

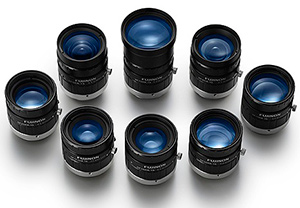

Объективы Fujinon HF-HA-1S созданы для оснащения камер машинного зрения с форматом сенсора до 2/3” и креплением С-типа. Данное семейство объединяет 8 миниатюрных моделей. Благодаря инновационной технологии Anti Shock & Vibration, эта оптика обеспечивает формирование сверхчеткого изображения даже при работе в составе системы машинного зрения, камеры которой подвергаются воздействию вибрации и ударных нагрузок. Все модели HF-HA-1S имеют миниатюрные габариты, малую массу, минимальную дисторсию, высокую светосилу и резьбу для крепления опционального светофильтра. В зависимости от специфики системы и характера решаемых задач можно выбрать объектив с фокусным расстоянием 6, 9, 12,5, 16, 25, 35, 50 или 75 миллиметров.


Объективы серии HF-HA-1S являются модернизацией оптики Fujinon HF-HA-1B, широко используемой для машинного зрения. Сохраняя блестящие характеристики и привлекательную цену базовой серии, новые модели с технологией Anti Shock & Vibration выделяются повышенной ударо- и виброустойчивостью. Профессиональные объективы HF-HA-1S являются высокоточными приборами и позволяют мегапиксельным камерам для системы машинного зрения формировать изображение без геометрических и цветовых искажений по всему полю кадра от центра до краев. Такая точность важна при осуществлении контроля качества на объектах машиностроения, производства средств электроники и фармацевтических препаратов, при проведении дефектоскопии, научных исследований и в других системах визуального мониторинга.

Широкий ассортимент оптики с различным фокусным расстоянием
Объектив DF6HA-1S с фокусом 6 мм и углом обзора 57° совместим с камерами машинного зрения с форматом сенсора до 1/2”, а остальные модели - с 2/3-дюймовыми чувствительными элементами с шагом пикселя 6,2 мкм. Устройства для системы машинного зрения HF9HA-1S, HF12.5HA-1S, HF16HA-1S, HF25HA-1S, HF35HA-1S и HF50HA-1S имеют фокусное расстояние 9, 12,5, 16, 25, 35 и 50 мм, и горизонтальные углы обзора 53°, 39°, 30°, 19°, 14° и 10°, а HF75HA-1S с 75-миллиметровым фокусом захватывает изображение в пределах 6°. Минимальное рабочее расстояние для первых четырех моделей составляет 100 мм, а HF25HA-1S, HF35HA-1S, HF50HA-1S и HF75HA-1S могут фокусироваться на объектах системы, расположенных на удалении от 150, 250, 500 и 1100 мм, соответственно.

Принцип работы системы машинного зрения
Технология Machine Vision является высокоэффективным решением для автоматизации различных процессов контроля, где требуются большая скорость и прецизионная точность измерений, и не допускается влияние на результат ошибок, связанных с человеческим фактором. Камеры системы машинного зрения, оснащенные специальной оптикой, формируют изображения и передают их вычислительному модулю, который осуществляет сверку параметров контролируемых объектов с заданными значениями. При этом система способна осуществлять десятки операций в минуту и реагировать на малейшие отклонения результатов съемки от запрограммированного эталона.

Компактные габариты и устойчивость HF-HA-1S к ударам и вибрации
HF75HA-1S имеет корпус с диаметром 3,15 см, а внешний диаметр остальной оптики для машинного зрения этой серии равен 2,95 см. Благодаря миниатюрным размерам, устройства HF-HA-1S позволяют осуществлять видеосъемку в условиях ограниченного пространства. Усиленная конструкция, соответствующая международному стандарту виброустойчивости IEC60068-2-6, и запатентованная технология Anti Shock & Vibration обеспечивают возможность применения объективов в системах машинного зрения на объектах, для которых характерны вибрация, тряска, толчки и удары: линии роботизированной сборки, движущиеся конвейерные ленты, беспилотные летательные аппараты и др. Даже при самых жестких режимах работы системы изображение будет оставаться четким и сфокусированным.

Формирование высокоточного изображения объектов машинного зрения
При автоматизированном бесконтактном контроле принципиально важно, чтобы оптика передавала на сенсор камеры реалистичное изображение объектов без искажений при любом раскрытии диафрагмы во всем диапазоне глубин резкости. Профессиональные мегапиксельные объективы Fujinon серии HF-HA-1S в полной мере отвечают данным требованиям и позволяют использовать все преимущества камер для систем машинного зрения высокого разрешения. Это обеспечивается продуманной конструкцией оптики и применением системы светосильных стеклянных линз с дисторсией, не превышающей 2%.

Опциональные аксессуары для фильтрации световых потоков
На объектах машинного зрения для обеспечения требуемой интенсивности светового потока, попадающего на чувствительный элемент камеры, широко используются источники видимого или инфракрасного излучения. Зачастую для достижения оптимальной контрастности изображения из светового потока полезны только волны определенного спектра, поэтому на оптику для системы машинного зрения устанавливаются светофильтры с узкой полосой пропускания. Объективы DF6HA-1S и HF9HA-1S соединяются с фильтрами через резьбу стандарта M27х0,5 мм, модель HF75HA-1S имеет резьбу M30,5х0,5 мм, а остальные приборы этой серии снабжены креплением M25,5х0,5 мм.



Технические характеристики на объективы для системы машинного зрения Fujinon серии HF-HA-1S

Параметры

Значения

Поддерживаемые форматы сенсора

DF6HA-1S:

HF9HA-1S:

HF12.5HA-1S:

HF16HA-1S:

HF25HA-1S:

HF35HA-1S:

HF50HA-1S:

HF75HA-1S:

1/2”, 1/3”

2/3”, 1/1,8”, 1/2”, 1/3”

2/3”, 1/1,8”, 1/2”, 1/3”

2/3”, 1/1,8”, 1/2”, 1/3”

2/3”, 1/1,8”, 1/2”, 1/3”

2/3”, 1/1,8”, 1/2”, 1/3”

2/3”, 1/1,8”, 1/2”, 1/3”

2/3”, 1/1,8”, 1/2”, 1/3”

Размеры пикселей сенсора камеры машинного зрения:

6,2 мкм

Фокусное расстояние

DF6HA-1S:

HF9HA-1S:

HF12.5HA-1S:

HF16HA-1S:

HF25HA-1S:

HF35HA-1S:

HF50HA-1S:

HF75HA-1S:

6 мм (6,15 мм)

9 мм (9,23 мм)

12,5 мм (12,88 мм)

16 мм (16,49 мм)

25 мм (25,81 мм)

35 мм (34,99 мм)

50 мм (48,57 мм)

75 мм (75,01 мм)

Апертура

DF6HA-1S:

HF9HA-1S:

HF12.5HA-1S:

HF16HA-1S:

HF25HA-1S:

HF35HA-1S:

HF50HA-1S:

HF75HA-1S:

F1.2- F16

F1.4- F16

F1.4- F16

F1.4- F16

F1.4- F16

F1.4- F22

F2.3- F22

F2.8- F22

Углы обзора (Г/В)

DF6HA-1S:

HF9HA-1S:

HF12.5HA-1S:

HF16HA-1S:

HF25HA-1S:

HF35HA-1S:

HF50HA-1S:

HF75HA-1S:

57,3°/43,8° (1/2”)

53,3°/40,5° (2/3”)

39,2°/29,4° (2/3”)

30,5°/22,9° (2/3”)

19,4°/14,6° (2/3”)

14,3°/10,8° (2/3”)

10,1°/7,6° (2/3”)

6,7°/5° (2/3”)

Дисторсия

DF6HA-1S:

HF9HA-1S:

HF12.5HA-1S:

HF16HA-1S:

HF25HA-1S:

HF35HA-1S:

HF50HA-1S:

HF75HA-1S:

-1,84%

-2%

-1,95%

-0,87%

-0,19%

0,1%

0,06%

0,36%

Фокусировка объектива для системы машинного зрения:

Ручная

Регулировка диафрагмы:

Ручная

Минимальное расстояние до объекта

DF6HA-1S:

HF9HA-1S:

HF12.5HA-1S:

HF16HA-1S:

HF25HA-1S:

HF35HA-1S:

HF50HA-1S:

HF75HA-1S:

100 мм

100 мм

100 мм

100 мм

150 мм

250 мм

500 мм

1100 мм

Относительная освещенность

DF6HA-1S:

HF9HA-1S:

HF12.5HA-1S:

HF16HA-1S:

HF25HA-1S:

HF35HA-1S:

HF50HA-1S:

HF75HA-1S:

39%

32%

36%

36%

46%

56%

61%

63%

Задний фокальный отрезок

DF6HA-1S:

HF9HA-1S:

HF12.5HA-1S:

HF16HA-1S:

HF25HA-1S:

HF35HA-1S:

HF50HA-1S:

HF75HA-1S:

11,44 мм

13,48 мм

15,09 мм

15,15 мм

14,58 мм

15 мм

15,25 мм

15,74 мм

Расстояние от фланца до фокальной плоскости:

17,526 мм

Положение выход. зрачка

DF6HA-1S:

HF9HA-1S:

HF12.5HA-1S:

HF16HA-1S:

HF25HA-1S:

HF35HA-1S:

HF50HA-1S:

HF75HA-1S:

-49,16 мм

-28,33 мм

-31,32 мм

-30,94 мм

-32,42 мм

-26,71 мм

-25,15 мм

-26,71 мм

Тип соединения объектива с камерой системы машинного зрения:

C

Крепление для фильтра

DF6HA-1S:

HF9HA-1S:

HF12.5HA-1S:

HF16HA-1S:

HF25HA-1S:

HF35HA-1S:

HF50HA-1S:

HF75HA-1S:

M27х0,5 мм

M27х0,5 мм

M25,5х0,5 мм

M25,5х0,5 мм

M25,5х0,5 мм

M25,5х0,5 мм

M25,5х0,5 мм

M30,5х0,5 мм

Габариты (Диам.хВ)

DF6HA-1S:

HF9HA-1S:

HF12.5HA-1S:

HF16HA-1S:

HF25HA-1S:

HF35HA-1S:

HF50HA-1S:

HF75HA-1S:

29,5х36,7 мм

29,5х35 мм

29,5х29,5 мм

29,5х29,5 мм

29,5х29,5 мм

29,5х29,5 мм

29,5х29,5 мм

31,5х48 мм

Масса

DF6HA-1S:

HF9HA-1S:

HF12.5HA-1S:

HF16HA-1S:

HF25HA-1S:

HF35HA-1S:

HF50HA-1S:

HF75HA-1S:

50 г

50 г

40 г

40 г

40 г

40 г

40 г

50 г

Диапазон рабочих температур:

-10… +50 °С

Для получения дополнительной информации DF6HA-1S, HF9HA-1S, HF12.5HA-1S, HF16HA-1S, HF25HA-1S, HF35HA-1S, HF50HA-1S, HF75HA-1S и другую оптику марки Fujinon для системы машинного зрения обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором оптики Fujinon.
