FUJINON HF-XA-1F: ОБЪЕКТИВЫ МАШИННОГО ЗРЕНИЯ ДЛЯ РАБОТЫ С КРУПНОФОРМАТНЫМИ СЕНСОРАМИ

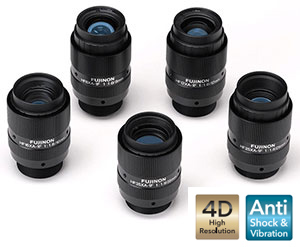

Оптика Fujinon HF-XA-1F с технологией 4D High Resolution предназначена для оснащения камер машинного зрения с разрешением до 5 Мп, форматом сенсора до 1/1,2” и крепежной резьбой С-типа. Эта серия включает 5 объективов с фокусным расстоянием 8, 12, 16, 25 и 35 мм, и позволяет выбрать оптимальный вариант для конкретных задач и условий. Благодаря применению фирменных технологий, устройства HF-XA-1F обеспечивают сверхчеткое детализированное машинное зрение по всему полю кадра даже при изменении расстояния съемки или апертуры и вибрационных/ударных нагрузках. Каждый объектив этой серии обладает высокой светосилой, миниатюрными размерами и малой массой, демонстрирует минимальную дисторсию и имеет крепление для установки опционального светофильтра.
В современном мире машинное зрение является популярным и наиболее эффективным решением для автоматизации технологического контроля там, где требуются прецизионная точность и высокая скорость измерений, и не допускается влияние человеческого фактора. Камеры машинного зрения, оснащенные специализированной оптикой, формируют изображения и передают их вычислительному модулю (компьютеру), который сверяет зафиксированные параметры с эталонными значениями и реагирует на отклонения, превышающие допустимый порог. Объективы Fujinon серии HF-XA-1F с технологией 4D High Resolution рассчитаны на работу с высокопроизводительными 5-мегапиксельными КМОП-сенсорами IMX250 и востребованы на объектах машиностроения, производства микросхем и фармацевтических препаратов, при проведении дефектоскопии, научных исследований и др.
Сверхвысокая точность формируемого изображения

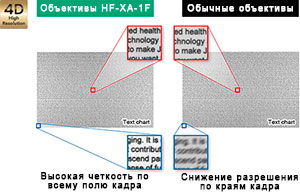

В сферах, где используется машинное зрение, принципиально важна передача реалистичного высокодетализированного изображения без искажений от центра до краев кадра. Для минимизации «падения» разрешения при изменении расстояния до контролируемых объектов в процессе изготовления HF-XA-1F оптическая ось тщательно выравнивается, а малейшие сдвиги центров линз обнаруживаются с помощью проверочного оборудования Fujifilm. Основной причиной ухудшения разрешения при изменении апертуры является боковая хроматическая аберрация (цветовая бахрома по краю кадра). Для предотвращения этого нежелательного эффекта линзы объективов производятся из специального стекла, обеспечивающего сверхнизкую дисперсию света. Подобрать наилучшие стеклянные материалы из бесконечного числа вариантов помогает уникальное фирменное ПО FOCUS. Благодаря этому объективы HF-XA-1F подойдут для эффективного использования в составе системы машинного зрения, в которой положение камер и условия съемки могут меняться.
Усиленная устойчивость к вибрации, ударам и износу

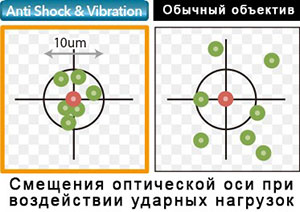

На таких объектах, оснащенных системами машинного зрения, как конвейерные ленты и беспилотные летательные аппараты, нередки вибрация, тряска, толчки и удары. Уникальная конструкция HF-XA-1F и технология Anti-shock & vibration обеспечивают формирование четкого сфокусированного изображения даже при самых жестких режимах работы. Из-за ударов оптическая ось может сдвигаться, что приводит к снижению точности проводимых измерений. Усиленные объективы машинного зрения HF-XA-1F не допускают сдвига оптической оси более чем на 10 микрон даже при ударах с ускорением до 10 G. Испытания, проведенные в соответствии с международным стандартом IEC60068-2-6, доказали, что эти устройства способны удерживать свои механические и оптические элементы в исходном положении, сохраняя превосходное разрешение при колебаниях как с низкой (10-60 Гц, амплитуда 0,75 мм), так и с высокой частотой (60-500 Гц, ускорение 100 м/с²). Во избежание износа и старения из-за повышенных влажности и температуры при изготовлении HF-XA-1F использование клея сведено к минимуму.
Наличие оптики с различным фокусным расстоянием и сменными диафрагмами

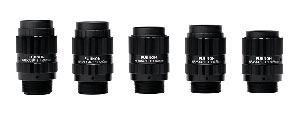

Объектив HF8XA-1F с фокусом 8 мм и углом обзора 58,4° совместим с камерами машинного зрения с форматом сенсора до 2/3” и размером пикселя 3,45 мкм, а остальные модели - с 1/1,2-дюймовыми чувствительными элементами с шагом пикселя 4,5 мкм. Устройства для решения задач машинного зрения HF12XA-1F, HF16XA-1F, HF25XA-1F и HF35XA-1F имеют фокусное расстояние 12, 16, 25 и 35 мм, и горизонтальные углы обзора 40,1°, 31,4°, 20° и 14,2°. Минимальное рабочее расстояние для первых четырех моделей составляет 100 мм, а HF35XA-1F может фокусироваться на объектах, расположенных на удалении 200 мм. Все объективы машинного зрения этой серии укомплектованы фиксированными диафрагмами с различным фокальным числом, которые можно быстро и просто менять в зависимости от уровня освещенности.
Миниатюрные размеры

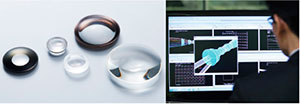

Для многих объектов, где осуществляется машинное зрение, характерны условия ограниченного пространства (например, поточные производственные линии), поэтому оптика для систем Machine Vision должна обладать минимально возможными габаритами и массой. Диаметр всех устройств серии HF-XA-1F составляет 3,4 см, длина в зависимости от модели находится в пределах от 5 до 6 см, а масса не превышает 99 граммов. В целях уменьшения размеров и массы, а также минимизации дисторсии в конструкции устройств используются асферические линзы из высококачественного стекла. В отличие от классических сферических линз они позволяют контролировать искажение, при этом для достижения требуемых оптических характеристик нужно меньшее число асферических линз. Благодаря уникальным технологиям Fujifilm, реализуемым на всех стадиях от проектирования до массового производства, асферические линзы для систем машинного зрения обрабатываются с безупречной прецизионной точностью.
Совместимость с опциональными светофильтрами
Для обеспечения требуемой интенсивности светового потока, попадающего на чувствительный элемент камеры машинного зрения, широко применяются источники видимого либо инфракрасного излучения. Нередко для достижения оптимальной контрастности изображения из всего светового спектра полезны только волны с определенной длиной, поэтому на объективы машинного зрения устанавливают световые фильтры с узкой полосой пропускания. Для соединения с опциональными фильтрами все модели Fujinon серии HF-XA-1F имеют резьбу M25,5х0,5 мм.
Для получения дополнительной информации на HF8XA-1F, HF12XA-1F, HF16XA-1F, HF25XA-1F, HF35XA-1F и другие объективы марки Fujinon для систем машинного зрения обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором оптики Fujinon.
Технические характеристики на объективы машинного зрения Fujinon серии HF-XA-1F
