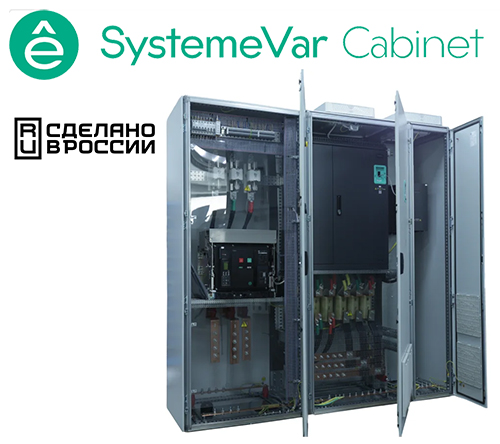

Продуктовая линейка SystemeVar Cabinet российской компании «Систэм Электрик» (Systeme Electric) объединяет широкий перечень комплектных преобразователей частоты шкафного исполнения. Решения, представленные в рамках данной линейки, базируются на преобразователях частоты класса IP20, встроенных в пыле-влагозащищенную универсальную оболочку стандарта IP54, укомплектованную всеми необходимыми компонентами. Доступен ряд высокопроизводительных моделей с диапазоном мощностей от 90 до 630 кВт и двумя типами перегрузочной способности. Каждый шкаф управления комплектный собирается в России на основе собственной продукции Systeme Electric и готов к немедленному началу работы прямо из «коробки».

Ядром или «сердцем» SystemeVar Cabinet являются преобразователи частоты (ПЧ), которые служат для преобразования трехфазного переменного тока с напряжением 380-440 В. В состав комплекта шкаф управления Systeme Electric включает такие компоненты, как универсальная оболочка класса IP54, автоматический выключатель, входной и выходной реакторы, система вентиляции, панель оператора, карта расширения входов/выходов и клеммники для подключения сети и двигателя. Следует отметить, что оболочка и система охлаждения, которыми оснащен шкаф управления комплектный, выбраны с учетом суммарных тепловых потерь преобразователя частоты и всех дополнительных элементов.

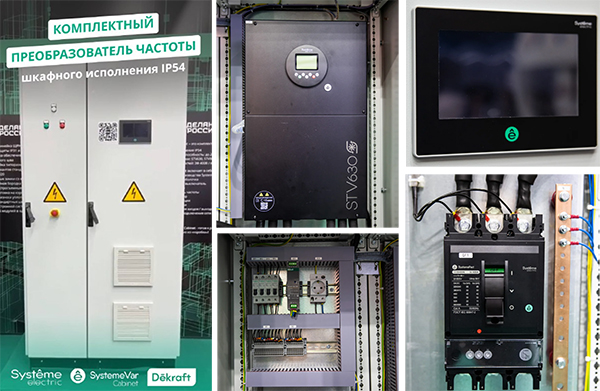

компоненты шкафа управления комплектного

Обширный модельный ряд
Семейство SystemeVar Cabinet объединяет комплектные шкафы управления на базе преобразователей частоты серий STV630, STV900 и STV900H, различающихся между собой номинальной мощностью электродвигателя (от 90 до 630 кВт) и типом перегрузочной способности (Р или G). Модели Р-типа способны выдерживать 120-процентную перегрузку в течение 60 секунд. Любой шкаф управления комплектный G-типа рассчитан на перегрузки 150% в течение 60 с, 180% в течение 10 с и 200% в течение 1 с. Диапазон рабочих температур SystemeVar Cabinet находится в пределах от -10 до +50 °C (в интервале между +40 и +50 °C требуется снижение номинального выходного тока на 1% при каждом повышении температуры на 1 °C).

Сферы применения
Прочная оболочка SystemeVar Cabinet, соответствующая стандарту IP54, надежно защищает комплект устройств, помещенных внутрь шкафа управления, от пыли, влаги и брызг, падающих в любом направлении. Благодаря этому и передовому функционалу, решения данной серии востребованы в системах жизнеобеспечения зданий и сооружений, на объектах водоподготовки и водоотведения, металлообработки, машиностроения, гражданского и жилищного строительства, ЦОД, а также в текстильной, полиграфической, упаковочной и других областях промышленности. Целевое применение шкафов управления комплектных на базе ПЧ STV630 включает частотное преобразование тока для насосов, вентиляторов и компрессоров. Модели общепромышленной серии, использующие ПЧ STV900, в дополнение к этому способны обслуживать конвейеры, мельницы, центрифуги и грохоты, а специализированные комплекты с преобразователями серии STV900H, сверх того, подходят также для работы с кранами и вагоноопрокидывателями.

Безопасное отключение
В комплектные шкафы управления, оснащенные ПЧ STV900 и STV900H, встроена система STO (Safe Torque Off). Данная функция гарантирует, что момент на валу двигателя будет безопасно отключен, конечная скорость достигнет нуля, а преобразователь частоты, установленный в шкаф управления комплектный, останется в системе и продолжит передавать по сети всю необходимую информацию (в том числе, данные о текущих значениях скорости и тока). При этом, в случае необходимости, ПЧ сможет осуществить мгновенный запуск мотора.

Расширение функционала
В качестве опций для шкафов управления комплектных на базе преобразователей частоты серий STV900 и STV900H доступен ряд аксессуаров, повышающих функциональность устройств SystemeVar Cabinet. Плата энкодера (PG), в частности, обеспечивает работу привода в замкнутой системе регулирования с обратной связью по скорости, а плата ПЛК (PLC) служит для соединения с программируемым логическим контроллером. Для подключения внешнего оборудования в шкаф управления комплектный можно установить платы расширения входов/выходов. Усовершенствовать коммуникационные возможности SystemeVar Cabinet позволяют платы, реализующие поддержку протоколов Profibus DP, PROFINET, EtherCAT, Modbus TCP, СAN/CANopen и EtherNet/IP.

Для получения дополнительной информации на шкафы управления комплектные SystemeVar Cabinet, а также на другие устройства и решения «Систэм Электрик» (Systeme Electric), обращайтесь в офисы компании «АРМО-Системы».
