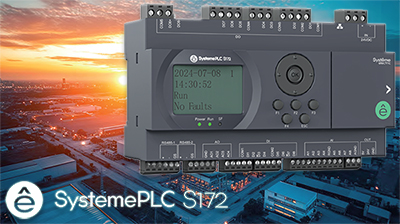

Универсальные программируемые логические контроллеры SystemePLC S172 для автоматизации технологических процессов

В состав продуктовой линейки SystemePLC компании «Систэм Электрик» (Systeme Electric) входят программируемые логические контроллеры (ПЛК) S172, совместимые с ними смешанные, аналоговые и дискретные модули расширения, интеллектуальные реле SR и бесплатное ПО SystemePLC Studio. ПЛК SystemePLC S172 предназначены для автоматизации технологических процессов в системах ОВиК, на производстве машин и механизмов, а также в других областях промышленности. Каждый программируемый логический контроллер этой линейки оснащен 1,8-дюймовым ЖК-дисплеем с подсветкой, 28 встроенными дискретными и аналоговыми входами/выходами, и поддерживает подключение до 7 дополнительных модулей, позволяющих расширить максимальное суммарное количество каналов ввода/вывода до 238.

Функционал контроллеров SystemePLC S172 включает получение данных от датчиков, управление исполнительными механизмами, обработку сигналов и реализацию логических функций в соответствии с загруженной пользовательской программой. Благодаря своей универсальности, надежности и гибкости в настройке, программируемые логические контроллеры «Систэм Электрик» подходят для применения в сферах транспортной, химической, автомобильной, металлургической, пищевой и фармацевтической промышленности. Они позволяют с максимальной эффективностью автоматизировать управление машинами и станками, системами контроля отопления, вентиляции и кондиционирования (ОВиК) и индивидуальными тепловыми пунктами, освещением, транспортными и погрузочно-разгрузочными операциями, сборочными конвейерами и т.д.

Три модели ПЛК на выбор
Каждый программируемый логический контроллер SystemePLC S172 имеет 8 дискретных входов (DI), 8 дискретных выходов (DO), 8 аналоговых входов (AI) и 4 аналоговых выхода (AO). Между собой три представленные модификации программируемых логических контроллеров этой серии различаются типом дискретных выходов (DO). Модель SM172PS11BDR имеет 8 релейных выходов, SM172PS11BDM – 6 релейных выходов и 2 твердотельных реле SSR, а SM172PS11BDT – 8 транзисторных интерфейсов. Релейные выходы обладают высокой электрической нагрузкой для управления насосами и вентиляторами, а быстрые дискретные интерфейсы могут применяться для подключения счетчиков воды. Для всех устройств предусмотрена возможность подсоединения термосопротивлений NTC10K, PT1000 или PT100, а также аналоговых унифицированных сигналов 0-10 В и 4-20 мА.

Программирование и интеграция ПЛК
Для конфигурирования и программирования логических котроллеров SystemePLC S172 и интеллектуальных реле SR предусмотрен цифровой инструмент SystemePLC Studio с поддержкой языка FBD. Эта среда программирования ежемесячно обновляется, а ее актуальные версии доступны для бесплатного скачивания из облачного хранилища. Также в числе конкурентных преимуществ, которыми обладает каждый программируемый логический контроллер S172, поддержка открытого протокола передачи данных Modbus RTU в режиме ведущий/ведомый (Master/Slave). Благодаря этому устройства данной серии могут легко интегрироваться в любую систему автоматизации.

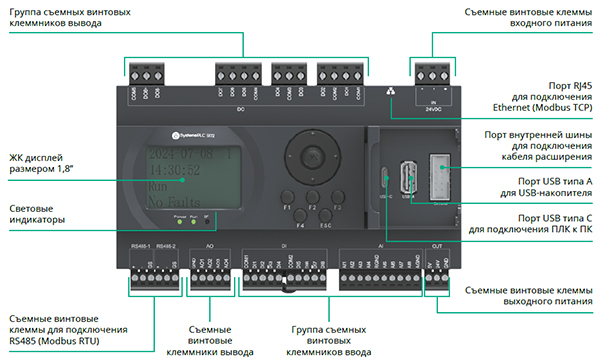

Внешние интерфейсы и вариативность монтажа
Для реализации различных способов коммуникации программируемые логические контроллеры имеют порты USB Type C (соединение с ПК), 2 интерфейса RS-485 (протокол Modbus RTU Master/Slave) и разъем RJ-45 Ethernet (протокол Modbus TCP). Через порт USB Type A к ПЛК можно подключить внешний флэш-накопитель для сохранения журналов событий, документов и др. Компактный и легкий программируемый логический контроллер снабжен съемным клеммником и может монтироваться в шкаф управления на DIN-рейку 35 мм под пластрон глубиной до 46 мм или на стену в любом требуемом месте. Возможностей выбора оптимального места для монтажа устройств S172 достаточно много за счет их способности работать в температурном диапазоне от -20 до + 55 °C.

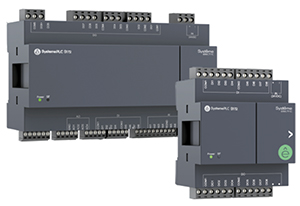

Модули расширения
Для увеличения количества каналов ввода/вывода вплоть до 238 любой программируемый логический контроллер серии S172 позволяет подключить до 7 модулей расширения. В рамках линейки «Систэм Электрик» SystemePLC представлены смешанные (DI/DO/AI/AO), дискретные (DI/DO) и аналоговые (AI/AO) модули расширения, различающиеся типом и количеством входов/выходов. Подсоединение модулей осуществляется по внутренней шине с помощью несъемного встроенного кабеля расширения. В качестве опции, для связи модулей с программируемыми логическими контроллерами и между собой на разных уровнях в шкафу управления могут быть использованы съемные кабельные удлинители SM172C1000 длиной 1 метр.

Основные характеристики на модули расширения для программируемых логических контроллеров SystemePLC S172

Интеллектуальные реле SystemePLC SR
Данные устройства предназначены для решения простых или повторяющихся задач в областях, где требуется базовое логическое управление без сложных алгоритмов и минимизация стоимости оборудования. Интеллектуальные реле подходят для контроля освещения и уровней жидкости, автоматического ввода резерва, управления эскалаторами и конвейерами, автоматизированными воротами, в системах отопления и охлаждения, полива и др. Они могут осуществлять сбор данных с датчиков, управлять исполнительными механизмами (например, частотно-регулируемыми приводами или автоматическими выключателями) и интегрироваться в локальные системы автоматизации. В серии SystemePLC SR представлены базовые (SR1) и усовершенствованные (SR2) модели, различающиеся возможностью расширения и отсутствием/наличием дисплея, аналогичного ЖК-экрану программируемых логических контроллеров S172.

Каталог «ПЛК SystemePLC S172 и интеллектуальные реле SystemePLC SR» (скачать, 8 МБ)

Для получения дополнительной информации на программируемые логические контроллеры серии SystemePLC S172 и другие решения «Систэм Электрик» (Systeme Electric) обращайтесь в офисы компании «АРМО-Системы».

Технические характеристики на программируемые логические контроллеры SystemePLC S172
