Адресно-аналоговый прибор приемно-контрольный Aritech серии FP2000

FP2000

Адресный прибор приемно-контрольный FP2000 с торговой маркой Aritech выпускается компанией General Electric Security (GE Security) и предназначен для создания гибко программируемой системы пожарной сигнализации для зданий различного назначения и любой площади. В зависимости от модификации, прибор приемно-контрольный пожарный FP2000 допускает подключение от 2 до 8 шлейфов пожарных датчиков (на 1 шлейф могут быть подключены пожарные датчики общим числом до 128). Он имеет мембранную клавиатуру с оптимальным набором функциональных клавиш и жидкокристаллический дисплей, на котором отображается системная информация и текущие данные с пожарных датчиков на русском языке. При установке в больших по площади зданиях приборы приемно-контрольные Aritech могут объединяться в сеть ARCNET, образуя гибко масштабируемую систему пожарной сигнализации, интегрируемую с другими устройствами и системами безопасности и жизнеобеспечения здания. По этой причине приборы FP2000 Aritech часто устанавливают в зданиях, в которых инсталлируются интеллектуальные инженерные системы.

Простота установки и обслуживания отличает прибор приемно-контрольный Aritech от аналогов
При модернизации или наращивании действующей системы пожарной сигнализации, построенной на оборудовании Aritech, следует иметь в виду, что прибор приемно-контрольный пожарный FP2000 поддерживает адресно-аналоговые пожарные датчики серий Aritech и Apollo, а также предусматривает подключение безадресных датчиков. К одному адресно-аналоговому приемно-контрольному прибору FP2000 может подключаться от 2 до 8 кольцевых шлейфов пожарных датчиков типа A или от 4 до 16 шлейфов типа B с ответвлениями или без них. При этом к одному шлейфу может быть подключено до 128 пожарных извещателей.

Европейская норма E54, которой соответствует прибор приемно-контрольный пожарный FP2000, требует, чтобы короткое замыкание или разрыв в шлейфе не могли повлиять на работу более чем 32 пожарных извещателей. Поэтому при подключении к прибору шлейфов, в состав которых входит более 32 пожарных извещателей, через каждые 32 извещателя следует устанавливать модуль изоляции коротких замыканий (при этом может использоваться только конфигурация А без ответвлений).

Также для предотвращения влияния системных неисправностей на работу системы пожарной сигнализации норма E54 рекомендует, чтобы один прибор приемно-контрольный осуществлял мониторинг не более 512 пожарных извещателей и адресных устройств.

После монтажа оборудования системы пожарной сигнализации прибор приемно-контрольный может быть запущен в режиме самотестирования и самонастройки, после чего система встает на охрану объекта и готова к работе. В процессе работы прибор приемно-контрольный может выводить на экран текущую информацию о состоянии любого из подключенных пожарных извещателей с указанием его адреса. Все события, происходящие в системе пожарной сигнализации, регистрируются в файле отчетов, который может быть распечатан с помощью встраиваемого матричного принтера.

Самонастройка уровня чувствительности и защита от ложных срабатываний
Для этого специалисты Aritech оснастили прибор приемно-контрольный FP2000 программными средствами защиты системы пожарной сигнализации от ложных тревог. Программное обеспечение, встроенное в прибор приемно-контрольный, позволяет настраивать уровень чувствительности подключенных к прибору адресно-аналоговых пожарных извещателей, а также менять уровень их чувствительности в зависимости от времени суток, что особенно важно для производственных помещений, где дневной уровень запыленности воздуха и температуры значительно отличается от ночного.

При работе с оптическими дымовыми извещателями прибор приемно-контрольный позволяет также учитывать постепенное загрязнение сменной дымовой камеры каждого извещателя. В процессе их работы программное обеспечение, установленное в прибор приемно-контрольный, определяет опорный уровень сигнала (фоновый сигнал) и при его росте устанавливает новый порог срабатывания. Когда значение фонового сигнала достигает максимально допустимого уровня, прибор приемно-контрольный оповещает оператора системы пожарной сигнализации о необходимости очистки или замены пожарного извещателя.

Дружественный русифицированный интерфейс взаимодействия с оператором системы пожарной сигнализации

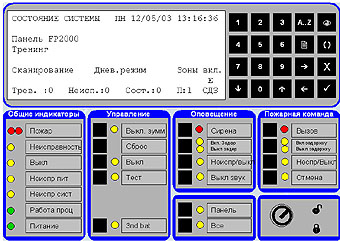

прибор приемно-контрольныйБлагодаря эргономичному дизайну и русифицированному программному обеспечению, прибор приемно-контрольный пожарный FP2000 прост в управлении и обслуживании. На передней панели прибора расположены жидкокристаллический дисплей на 80 символов и мембранная клавиатура. На дисплее прибора отображается информация об адресе и текущем состоянии пожарных извещателей (текущее значение величины сигнала; текущее тестовое значение; среднее, наибольшее и наименьшее значение величины сигнала; качество связи с пожарным извещателем и степень его загрязненности) или другого подключенного оборудования.

Все подсоединенные к прибору приемно-контрольному извещатели группируются по зонам. Индикация состояния каждой выделенной зоны (неисправность / тревога) осуществляется парой светодиодов, расположенных на передней панели приемно-контрольного прибора Aritech.

Широкие возможности прибора приемно-контрольного FP2000

плата FP2000В линейку адресно-аналогового оборудования Aritech входит ряд устройств для дополнения и расширения возможностей системы пожарной сигнализации при увеличении числа охраняемых зон или интеграции с другими системами. Если Вам необходимо подключить к прибору приемно-контрольному дополнительные пожарные извещатели, то следует приобрести дополнительные платы расширения. После установки платы в приемно-контрольный прибор необходимо произвести ее инсталляцию и подключить шлейф с пожарными извещателями, установленными в новых помещениях. Под торговой маркой Aritech выпускаются две модели платы расширения: на 2 шлейфа пожарных извещателей и на 16 зон.

При создании централизованной системы пожарной сигнализации в здании с большими площадями следует иметь в виду, что в сеть ARCNET Вы можете объединить от 2 до 255 приемно-контрольных приборов и сетевых повторителей. Для этого в прибор приемно-контрольный инсталлируется поставляемая отдельно двухканальная сетевая карта с оптоволоконным портом или с интерфейсом RS-485. В составе такой системы пожарной сигнализации повторители и приборы приемно-контрольные будут осуществлять обмен данными в соответствии с запрограммированной Вами логикой интерпанельного взаимодействия.

Кроме этого, прибор приемно-контрольный Aritech имеет 4 стандартных и 4 программируемых встроенных релейных выхода, через которые FP2000 сможет передавать тревожную информацию на системы оповещения о пожаре, системы автоматического пожаротушения и другие инженерные системы здания с указанием адреса тревожной зоны. Гибко программируемая логика входов/выходов позволяет практически произвольно настроить реакцию прибора на сообщения о пожаре или неисправности.

Модели прибора приемно-контрольного FP2000 Aritech, выпускаемые GE Security:

Прибор приемно-контрольный, модель: Число шлейфов, подключаемых к прибору Число зон, контролируемых прибором
FP1216EN25

2

16
FP241625

2 - 4

16
FP243225

2

16 - 32
FP286425

2 - 8

16 - 64

FB2400EE ( прибор приемно-контрольный "черный ящик")

2 - 4

16
FB2800EE ( прибор приемно-контрольный "черный ящик")

2 - 8

16 - 64

Основные технические характеристики на прибор приемно-контрольный FP2000

Модель прибора: FP2416/2464/2432/24128 FP2864/28255
Максимальное количество шлейфов типа А:

4

8

Адресных устройств на шлейф: 128
Адресных устройств на прибор:

512

1024

Ток перегрузки шлейфа: >500 мА
Номинальная нагрузка шлейфа: До 100 мА
Стандартные выходы: OUT 1 – OUT 4
Программируемые выходы: OUT 5 – OUT 8 (максимальный ток реле 2 А при 24 В, максимальная нагрузка 50 Вт (=) или 250 ВА (»)
Контроль возможных неисправностей:
  • Неисправности сетевого питания;
  • Отсоединения аккумуляторов;
  • Разрядки аккумуляторов;
  • Полного отключения разряженного аккумулятора.
  • Предохранители:
  • Сетевого питания – 2 А (200 мм STD);
  • Доп. выхода – 5 А (200 мм STD);
  • Аккумуляторов – 5 А (200 мм STD).
  • Максимальный ток входа: 1 А
    Максимальные колебания выходного напряжения: ± 300 мВ
    Нормальный режим:
    Максимальная нагрузка: 200 ВА
    Суммарный выходной ток: 4 А
    Ток, доступный для дополнительных устройств:

    0,45 А

    0,15 А

    Режим тревоги:
    Максимальная нагрузка: 200 ВА
    Суммарный выходной ток (27,6 В): 4 А
    Ток, доступный для дополнительных устройств:

    3,4 А

    3 А

    Питание:
  • 230 В пер. тока (± 15%); 50 Гц (± 10%); 200 ВА
  • 21-28 В пост. тока
  • 24 В (резервный аккумулятор)
  • Защита корпуса: IP54
    Рабочая температура: -5°С – +40°С
    Температура хранения: -20°С – +60°С
