Интегрированные решения на базе ПО WINMAG

winmag.jpgЧем более сложной становится система обеспечения безопасности, тем более важным становится сбор и обработка всей необходимой информации в одном месте. В этом случае обычно применяют интегрированные системы безопасности. Интегрированные системы имеют много преимуществ. Для их установки требуется меньшее количество материалов, меньше времени, они просты в эксплуатации. Постепенно они становятся стандартом в современной технике. Эффективность программы управления системами безопасности в значительной мере зависит от ее способности «общаться» с различными системами автоматики здания, при этом каждая система «говорит» на своем собственном языке, выполняет определенные требования. Чем больше информации принимает программа управления системами безопасности, тем больше данных она может выдавать оператору и тем большее она сможет вызывать взаимодействие между отдельными сетями. Для этого ей необходимы интерфейсы (драйверы), обеспечивающие двустороннюю связь и реальную интеграцию отдельных систем.

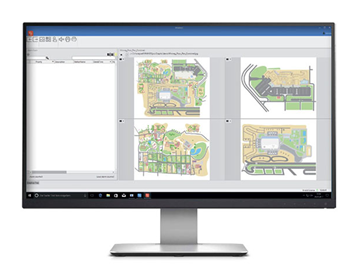

Программное обеспечение для мониторинга систем безопасности ПО WINMAG было специально разработано с учётом требований к управлению и мониторингу интегрированных систем безопасности с единого ПК. Комплексная программа управления WINMAG «понимает и переводит» информацию от всех систем. Она собирает всю информацию и выводит на единую рабочую станцию с интуитивно понятным пользовательским интерфейсом сообщения от различных систем:

  • Пожарная сигнализация;
  • Охранная сигнализация;
  • Система контроля и управления доступом;
  • Система видеонаблюдения;
  • Система управления аварийными выходами;
  • Система вызова медперсонала;
  • Система речевого оповещения;
  • Управление лифтами;
  • Системы управления автоматикой здания с управлением через интерфейс OPC.

winmag_Shema.jpgДанная программа позволяет осуществлять эргономичное управление всей системой с одной рабочей станции (ПК) и целенаправленное быстрое устранение источника опасности в случае тревоги при наличии подключенных систем других производителей. WINMAG может переводить «язык» этих систем посредством различных интерфейсов. Все события, передаваемые системами, принимаются, анализируются и визуализируются интеграционным программным обеспечением WINMAG в доступной, логичной и удобной для пользователя форме. Более того, WINMAG предлагает возможности немедленной ответной реакции системы или оператора путём передачи соответствующих управляющих команд на оборудование и оперативного вмешательства в развитие экстренной ситуации. В WINMAG возможна также автоматическая загрузка видеоизображений, в дополнение к динамической графике, таблицам и прочим способам визуализации событий, которая может осуществляться на нескольких рабочих станциях. Благодаря модульной компоновке программного пакета, он является одновременно гибким и экономичным. ПО имеет открытую системную архитектуру и предоставляет возможность свободного программирования. Широкий спектр функций программы соответствует всем требованиям различных сфер применения. Основанное на хорошо зарекомендовавших себя сетевых технологиях IGIS-LOOP и essernet, ПО WINMAG является не только высокопрофессиональной системой, но и одним из лучших решений для визуализации событий и контроля.

Инвестиции в программу WINMAG и многолетняя практика его применения постепенно привели к наличию большого количества таких интерфейсов, обеспечивающих связь с оборудованием других производителей. Таким образом, WINMAG может использовать весь потенциал имеющихся систем.

Преимущества очевидны:

  • Отдельные системы объединяются в одну
  • Между системами существует взаимодействие: событие в одной системе определяет реакцию другой системы
  • Удобство управления: пользователь работает только с одним интерфейсом
  • Снижение затрат: сокращение времени техобслуживания, многофункциональное использование отдельных компонентов снижает расход материалов
  • Снижение затрат на персонал: только одно обучение управлению всеми системами

Поддерживаемое оборудование

  • Пожарные панели: MUBUAG, Effeff BMC616, Effeff BMC664, Effeff BMC1024, Effeff FCC2000, Esser 8000C, Esser 8000M, Esser 8007, Esser 8008, Esser IQ8Control-C, Esser IQ8Control-M, Esser FlexES Control, Novar CMSI, GENT 3217, Cerberus CK11/DMS7000, Hekatron HX 340, Siemens Sigmasys*, Siemens SM88*, Siemens BMS240*, Notifier NF 300 / NF 500, ID/NF 3000, NF 5000 линейный тепловой извещатель DTS
  • Охранные панели: Effeff MB8, Effeff MB16, Effeff M20, Effeff HB24, Effeff HB48, Effeff M99, Effeff MB100, Effeff MB100, Effeff MB256, Effeff MB256-Plus, Esser 5008, MB Secure, Galaxy Dimension
  • Видеосистемы: Honeywell MaxPro VMS, Honeywell Fusion III / IV/HRDP, Honeywell VideoBloX, Honeywell Maxpro, Bosch IPVideo, Ernitec 500M, Ernitec 1000M, Geutebrück Multiview, Geutebrück Multiscope II/III, Geutebrück Vicrosoft, Geutebrück GeviScope, Dallmeier, камеры Mobotix, Novar VS3000, Pelco CM 6700, Pelco Endura System, Philips LTC 8100, Philips LTC 8200, Philips LTC 8300, Plettac VAZ 200/300, TVI Lederer, VICOM Videotec SW1640, Videotronic, Visioprime netmanager, Visioprime Videus, HeiTel, SeeTec
  • Системы аварийных выходов: Effeff FT 925, Palmatic 4, Dorma
  • Периметровые системы (ограждения): Feldhaus AL4/AL5, Haverkamp
  • Системы связи Stentophon Alpha Com, Schneider Intercom GE100/200/700, 800GE300/800, Barix Annuncicom Voice-over-IP
  • Системы контроля доступа: Novar MultiAccess, IQ MultyAccess, Primion, Bosch Tenodat, Winkhaus/IntrasControl, Prowatch, Schindler (управление лифтами )
  • Системы автоматизации (через OPC): Honeywell, Sauter Kumulus, Iconics, Kieback & Peter, NAGEL EIB-Port, Wonderware, Intouch, ABB GLT System by Modus, EIB, HSC
  • Другое оборудование: возможно создание драйверов для работы с любым другим электронным оборудованием, имеющим коммуникационный протокол

Интерфейс OPC
Интерфейс ОРС служит для подключения WINMAG к устройствам других фирм. Он позволяет осуществлять визуализацию и управление системами автоматики здания (например, системой кондиционирования, вентиляции, жалюзи).

Загрузка файлов из программы AutoCAD

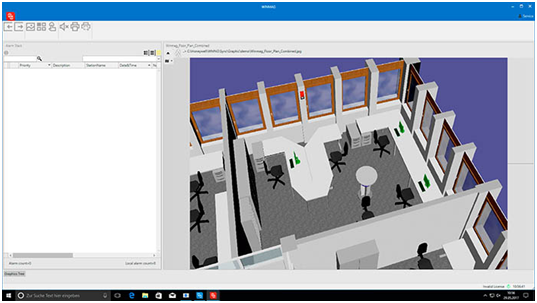

WINMAG наглядно отображает также комплексные здания (как правило на базе поэтажных планов). Использование имеющихся файлов AutoCAD облегчает работу по конфигурации базы данных системы.

Уведомление о тревоге
WINMAG позволяет пересылать информацию о тревогах, неисправностях и других событиях посредством SMS-сообщений, по факсу, голосовой или электронной почте. Это бережет столь ценные в течение эвакуации секунды и обеспечивает поступление информации по точному адресу.

Интеграция IP-телефонии
Инновационное подключение к телефонной сети через IQphone позволяет использование конечных устройств (телефонов) в качестве терминалов управления и индикации с адаптацией приложений.

HTML
Такие функции, как видеостриминг или программы GL, работающие с WEB-сервера, WINMAG наглядно отображает в окне браузера. Благодаря этому, например, возможен просмотр в интерфейсе WINMAG измененных параметров или настроек программирования других систем.

Версия Lite
WINMAG Lite - программа управления системами безопасности для одной контрольной панели. WINMAG Lite осуществляет управление и визуализацию всей основной информации от системы пожарной, охранной сигнализации или системы контроля доступа.

Лицензирование обеспечивает активацию заказанных программных опций и легализует использование программного пакета. Вместе с лицензией предоставляется ключ защиты, подключаемый к LPT или USB порту компьютера, на котором установлено П/О WINMAG. Для мультистанционных систем, каждый компьютер, имеющий прямую связь с оборудованием, должен иметь ключ защиты. Для сетевых рабочих станций установка ключа не требуется. Если ключ снимается с действующей системы, П/О WINMAG продолжает полноценное функционирование в течение 72 часов, после чего переходит в демо-режим.

Информация для заказа:

013590.10

OPC-сервер для ПК. Используется как самостоятельное приложение для передачи информации о датапоинтах OPC на системы диспетчеризации верхнего уровня. Эта опция поставляется только в комплекте с пакетом датапоинтов OPC (013618).

013601.10

Лицензия на опцию системы охранной сигнализации

013603.10

Лицензия на опцию системы контроля доступа

013604.10

Лицензия на опцию системы телевизионного наблюдения

013605.10

Лицензия на опцию системы эвакуационных выходов

013606.10

Лицензия на опцию сервера подключений, обеспечивающей подключение стороннего оборудования и систем к WINMAGplus. Сервер подключений обеспечивает интерфейс для двухсторонней передачи данных в коммуникационном формате, используемом WINMAGplus.

013607.10

Пакет разработчика для сервера подключений. Предназначен для программирования подключений WINMAGplus к оборудованию сторонних производителей. Пакет включает полный комплект документации и один день обучения в Альбштадте (Германия)

013608.10

Лицензия на опцию удалённой передачи данных. Обеспечивает удалённый обмен данными между WINMAGplus и системами пожарной или охранной сигнализации Esser с использованием модемов DS 7600 и DGA 2400.

013609.10

Расширение установленного пакета WINMAGplus. Лицензия необходима для разрешения добавления в существующую систему дополнительных АРМ или поддержки других систем

013610.10

Установочный диск с базовым пакетом WINMAGplus без лицензий

013611.10

Лицензия на OPC-сервер, обеспечивает функционирование WINMAGplus в режиме OPC-сервера. Эта опция поставляется только в комплекте с пакетом датапоинтов OPC (013618).

013612.10

Лицензия на OPC-клиент, обеспечивает приём и отображение в WINMAGplus данных от сторонних систем через стандартный OPC-интерфейс

013613.10

Лицензия на опцию извещения, обеспечивает передачу сообщений с WINMAGplus посредством SMS, электронной почты и факса

013614.10

Лицензия на опцию OEM

013616.10

Обновление ПО WINMAG с версии 6 до последней версии WINMAGplus

013617.10

Обновление ПО WINMAG версий 1-5 до последней версии WINMAGplus

013618.10

Пакет датапоинтов OPC, содержит 500 контрольных точек. Эта опция поставляется только совместно с лицензией на OPC-сервер для ПК (013590.10) или OPC-сервер для WINMAGplus (013611.10)

013619.10

Лицензия на опцию пакета перевода. Эта опция позволяет перевести базы данных WINMAGplus на другие языки

013624.10

Лицензия на опцию резервирования, используется при обмене данными с сетями ESSERNET и IGIS-LOOP и основана на постоянном создании резервных копий данных, что предотвращает их потерю при нестабильной связи с оборудованием, вызванной дефектами кабельных линий или неисправностью COM-порта.

013625.10

Лицензия на одну рабочую станцию (WINMAG-клиент)

013626.10

Лицензия на опцию системы пожарной сигнализации

013630.10

Базовая лицензия для ПО WINMAGplus с LPT-ключом защиты

013631.10

Базовая лицензия для ПО WINMAGplus с USB-ключом защиты

013633.10

Базовая лицензия для ПО WINMAGplus с USB-ключом защиты на 3 месяца (демо-версия)

013634.10

Продление демо-лицензии 013633.10 еще на 3 месяца

013635.10

WINMAG Lite с ключом для порта USB, возможно подключение только к одной контрольной панели

013636.10

Обновление WINMAG LIte до полной версии WINMAGplus

013640.10

Лицензия на опцию удаленного обслуживания WINMAGplus с помощью модема

013650.10

Лицензия на опцию эскалации. Для работы опции эскалации требуется наличие лицензии на опцию оповещения 013613

013651.10

Лицензия на опцию управления тональными сигналами. Опция позволяет производить удалённое управление системами безопасности и их компонентами при помощи тональных сигналов (DTMF), передаваемых, например, с мобильного телефона.

013652.10

Лицензия на опцию клиентских полномочий. Эта опция позволяет создавать различные пользовательские интерфейсы и допуски к с структуре системы для различных операторов.

013653.10

Лицензия на опцию поддержки 4-х мониторов для 1 АРМ

013655.10

Лицензия на опцию поддержки интеграции чертежей AutoCAD

013656.10

Лицензия на опцию системы больничной связи ACKERMANN CLINO

013657.10

Лицензия на опцию системы голосового оповещения VARIODYN D1

013660.10

Лицензия на опцию WEBX. Эта опция позволяет отображать состояние систем через Интернет или Интранет с использованием стандартных браузеров (не более 5).
