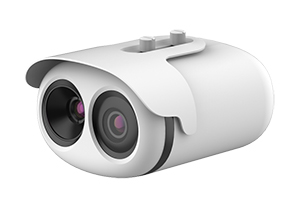

Видеокомплекс Smartec STX-IP21TM для бесконтактного измерения температуры
Компактное сетевое устройство STX-IP21TM торговой марки Smartec обеспечивает высокоточное измерение температуры тела людей бесконтактным методом для проактивной защиты от распространения вирусных заболеваний. С помощью одной биспектральной камеры можно обнаруживать одновременно нескольких зараженных и контролировать температурные показатели более 16 человек в кадре, даже если они двигаются в потоке и закрывают лица масками. В то же время, камера, оборудованная визуальным и тепловизионным модулями, позволяет отслеживать текущую ситуацию на объекте, задействовать встроенную видеоаналитику для распознавания лиц людей, детектирования пересечения «виртуальных границ» и т.д. STX-IP21TM комплектуется калибровщиком (Black body), настенным кронштейном и поставляется полностью готовым к работе.
Биспектральная камера «два-в-одном» STX-IP21TM в своем компактном корпусе совмещает тепловизионный видеомодуль на основе неохлаждаемого микроболометра IRFPA с разрешением 400х300 пикс., спектральным диапазоном 8~14 мкм и чувствительностью 40 мК, и IP-камеру видимого диапазона с широкоугольным моторизованным объективом 2,7 – 12 мм и разрешением Full HD (1920х1080 пикс.). Такой «тандем» эффективно справляется с решением задач эпидемиологического контроля на медицинских, образовательных, промышленных, транспортных и коммерческих предприятиях.
Варианты развертывания комплекса
STX-IP21TM рассчитан на эксплуатацию в диапазоне внешних температур от -30 до +60 °C, как внутри, так и снаружи помещений. В зависимости от ситуации и обстановки на объекте, тепловизионный видеокомплекс для измерения температуры людей может быть развернут в качестве стационарного или мобильного решения. Чтобы упростить калибровку прибора и сделать измерение температуры максимально точным, рекомендуется устанавливать STX-IP21TM в 3-5 метрах от Black body в пределах прямой видимости. При том, что камера может располагаться под наклоном к плоскости измерения, камера и калибровщик размещаются на одной высоте от пола (оптимально – 2,2 – 2,3 метра).
Штатное управляющее программное обеспечение
Видеоданные от Smartec STX-IP21TM передаются для записи и хранения на жестких дисках видеорегистратора/сервера или ПК, либо на сетевое хранилище NAS. Предусмотрена также возможность локального хранения данных непосредственно на камере, на встраиваемой в ее корпус карте памяти. В комплект поставки видеокомплекса включено клиентское ПО, которым можно воспользоваться для настройки и управления STX-IP21TM. Это программное обеспечение позволяет, в частности, задавать температурные пороги формирования тревоги, действия по тревоге (создание снимка, внесение лица в базу и др.). Важно отметить, что STX-IP21TM свободно интегрируется со многими системами управления видео по ONVIF.
Своевременная передача сигнала тревоги
Тепловизионный модуль, интегрированный в корпус STX-IP21TM, оснащен 8 мм фиксированным объективом и предназначен для дистанционного измерения температуры людей, а также для постоянного мониторинга технологического оборудования на объектах, где отклонения температурных параметров от нормы могут повлечь негативные последствия. Время отклика составляет всего 30 миллисекунд. Тепловизор с точностью до 0,3 °C измеряет температуру людей индивидуально либо потоке, а другой компонент комплекса – сетевая камера – формирует изображение лиц для внесения в базу данных. Если обнаруживается превышение заданного порогового значения температуры, STX-IP21TM незамедлительно формирует и передает сигнал тревоги.
Отслеживание и анализ данных в режиме 24/7
Видеокомплекс Smartec STX-IP21TM разработан для дистанционного контроля температуры в непрерывном режиме. За счет возможности распознавать состояния объектов по их тепловому излучению этот компактный прибор способен незамедлительно обнаруживать потенциальные угрозы, исходящие от различных источников. Все тревожные изменения в поле зрения камеры фиксирует и классифицирует встроенная видеоаналитика. Автоматический анализ поступающих данных минимизирует влияние человеческого фактора, при этом в распоряжение пользователей поступает важная для принятия решений информация.
Возможность звукового сопровождения видеоряда
Видеоизображение от STX-IP21TM сжимается современным видеокодеком H.265 и транслируется несколькими независимо настраиваемыми потоками с высокой степенью сетевой защиты. При необходимости аудио сопровождения видеоряда (например, с целью оповещения о превышенном пороговом значении температуры), к аудиовыходу и входу STX-IP21TM подключаются динамик и микрофон.
Для получения дополнительной информации на STX-IP21TM и другие устройства видеонаблюдения марки Smartec обращайтесь в центральный или региональные офисы компании «АРМО-Системы».
Технические характеристики на Smartec STX-IP21TM
Параметры |
Значения |
Технические характеристики тепловизора |
|
Тип детектора: |
Неохлаждаемый микроболометр IRFPA |
Эффективные пиксели: |
400(Г) ×300(В) |
Размер пиксела: |
17 мкм |
Чувствительность: |
40 мК @F1.0, 300K |
Спектральный диапазон: |
8~14 мкм |
Цветовая палитра: |
17 режимов окрашивания; черный-тепло/белый-тепло/радуга/оттенки красного |
Настройка изображения: |
Полярность LUT/ DVE/ Зеркало/ FCC/ 3D DNR/ Яркость/ Контраст/ ROI |
Фокусное расстояние: |
8 мм |
Углы обзора: |
Г: 46°, В: 35° |
Управление фокусировкой: |
Ручное |
Диафрагма: |
F1.0 |
Технические характеристики камеры видимого диапазона |
|
Чувствительный элемент: |
1/1,9" КМОП-сенсор Sony |
Эффективное разрешение: |
1920(H)×1080(V) |
Скорость затвора: |
1/50 ~ 1/64,000 с |
Минимальная освещенность: |
Цвет: 0,01 лк @ (F1.2, АРУ Вкл.) Ч/Б: 0,001 лк @ (F1.2, АРУ Вкл.) |
Соотношение сигнал/шум: |
Более 55 дБ |
Широкий динамический диапазон (True WDR): |
120 дБ |
Фокусное расстояние: |
2,7 ~ 12 мм |
Диафрагма: |
F1.6~ F2.9 |
Угол обзора: |
105°~ 32° |
Минимальная дистанция фокусировки: |
0,2 м |
Оптический зум: |
Моторизованный |
Управление фокусировкой: |
Моторизованное |
Общие технические характеристики |
|
Видеосжатие: |
H.265, H.264, MJPEG, MJPEG |
Частота кадров: |
Первый поток: Тепловизор: D1 @25/30к/с Видимый диапазон: 1920×1080/1280×720 @25/30к/с
Второй поток: Тепловизор: CIF @25/30к/с Видимый диапазон: D1/VGA/640×360/CIF/QCIF/QVGA @25/30к/с |
Регулирование битрейта: |
CBR/VBRBR |
Скорость передачи: |
Тепловизор: 100 Кбит/с~6 Мбит/с Видимый диапазон: Основной поток: 500 Кбит/с~10 Мбит/с; Второстепенный поток: 100 Кбит/с~6 Кбит/с |
Цифровое масштабирование: |
16x |
Обнаружение движения: |
Есть |
Зеркало: |
Есть |
Антитуман: |
Есть |
Маскирование: |
Выкл./Вкл. (4 области, прямоугольник) |
Зоны интереса: |
Выкл./Вкл. (8 Зон, прямоугольник) |
Улучшение DVE изображения: |
Да |
Интеллектуальная система тревожных сигналов: |
Обнаружение движения, тревога диска, тревога входов/выходов, порог температуры: тревога/предупреждение |
Аналитика: |
Интеллектуальная детекция тела, периметр, пересечение линии, коридорный режим (2 линии), оставленные и удаленные объекты |
Режим обнаружения: |
Мониторинг температуры тела |
Сигнал тревоги о температуре: |
Сигнал тревоги перегрева, сигнал тревоги перепада температур |
Предустановка обнаружения: |
Максимум 16 |
Время отклика: |
≤30 мс |
Диапазон измерения температуры: |
-20 °С ~ 60 °С (-4 °С ~ 140 °С) |
Погрешность измерений: |
≤ 0,3 °C (зависит от интенсивности излучения, расстояния, температуры окружающей среды и др.) |
Режим отображения температуры: |
Диапазон детекции >5 °C – абсолютное значение температуры; Диапазон детекции ≤5 °C – относительное значение температуры |
Совместимость: |
ONVIF, CGI |
Макс. количество подключений: |
10 пользователей |
Потоковый метод: |
Unicast |
Хранение/запись информации: |
NAS, локальный ПК для мгновенной записи, карта памяти MicroSD (до 128 ГБ) |
Подключение к сети Ethernet: |
10/100 Base-T, RJ-45 |
Средство просмотра веб-страниц: |
IE11, Firefox, Chrome |
Язык веб-страниц: |
Русский, английский и другие |
Аудиовход/выход: |
1/1 |
Сжатие звука: |
G.711, AMR, RAW_PCM (опционально) |
Входы/выходы тревоги: |
2/2 |
RS-485: |
Да |
Электропитание: |
DC 12 V/PoE |
Энергопотребление: |
10 Вт (макс.) |
Кнопка сброса: |
Встроенная |
Рабочая температура: |
-30 °С ~ 60 °С (-22 °С ~ 140 °С) |
Класс защиты: |
IP66 |
Корпус: |
Металл |
Габариты: |
212x182x136 мм |
Масса: |
2 кг |
Сертификация: |
CE /FCC |
