Кольцевые шлейфы esserbus и esserbus-Plus для системы пожарной безопасности
 Новые технологии, энергосберегающие компоненты, способность программного обеспечения выполнять определенные действия и другие новшества в последние годы изменили не только технологии изготовления пожарных извещателей, но и методы их установки и монтажа. Это, в свою очередь, вызвало изменения в существующих стандартах и нормативах по проектированию систем пожарной сигнализации. Например, давно применяющаяся и считавшаяся до недавнего времени традиционной топология радиального шлейфа в настоящее время все больше и больше заменяется кольцевой топологией. Возможность установки большого количества пожарных извещателей в одном шлейфе без снижения их надежности и работоспособности делает применение кольцевых шлейфов довольно привлекательным по сравнению с радиальными. Современные кольцевые шлейфы являются многофункциональными и позволяют кроме подключения автоматических и ручных пожарных извещателей управлять дополнительным оборудованием с помощью различных модулей входов/выходов.
Преимущества использования аналогово-кольцевых шлейфов:

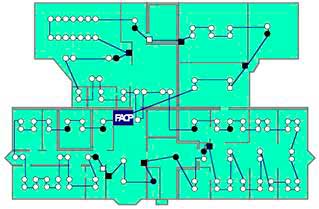

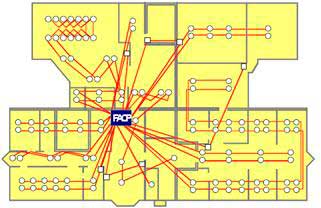

 Рис.1. Радиальные шлейфы Рис.2. Кольцевой шлейф
- Предельная информативность шлейфа, достигаемая применением интеллектуальных пожарных извещателей и их полной адресацией;
- Высокая надёжность кольцевого шлейфа, по сравнению с радиальным - при обрыве или коротком замыкании, радиальный шлейф частично, или полностью выходит из строя, в кольцевом шлейфе устройства, называемые изоляторами, автоматически отсекают повреждённый участок, и шлейф продолжает функционировать как две радиальные ветви. При обрыве шлейфа, изоляторы не активизируются;
- Возможность создания радиальных ответвлений, если это необходимо для оптимизации кабельной схемы;
- Меньшие трудозатраты и расход кабельных материалов при одинаковом количестве извещателей.
Esserbus – максимум надежности, минимум затрат
Пожарные приемно-контрольные приборы ESSER поддерживают кольцевые шлейфы esserbus и esserbus-PLus. Кольцевой шлейф esserbus это двухпроводный шлейф, обладающий следующими особенностями:
- Максимальная длина шлейфа 3500 м;
- До 127 устройств на шлейф;
- До 127 групп извещателей на шлейф;
- До 63 радиальных ответвлений (до 32 устройств в ответвлении) на шлейф;
- До 32 транспондеров на шлейф (до 100 транспондеров на ПКП);
- Напряжение в шлейфе 27,5 в.

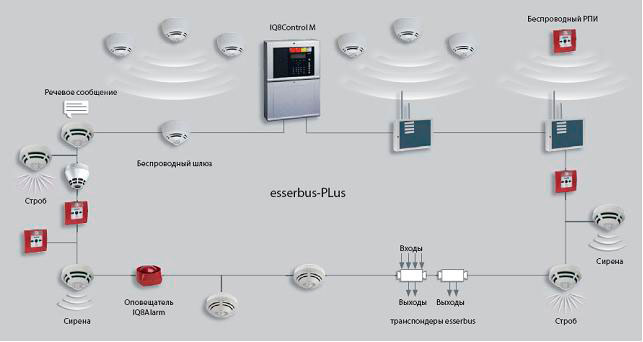

В дополнении к вышеописанным особенностями технологий esserbus существует кольцевой шлейф esserbus-PLus с улучшенными характеристиками. Новый шлейф поддерживает автоматические извещатели серии IQ8Quad со встроенными устройствами оповещения, адресные устройства оповещения серии IQ8Alarm и беспроводные устройства IQ8Wireless. Для подключения всех этих устройств не требуется прокладки дополнительных проводов, т.е. передача данных, сигналы и питание всех устройств шлейфа осуществляется всего по двум проводам. Кольцевой шлейф esserbus-PLus поддерживается только ПКП серии IQ8Control.
