Кольцевые шлейфы esserbus и esserbus-Plus для системы пожарной безопасности

shleif.jpgНовые технологии, энергосберегающие компоненты, способность программного обеспечения выполнять определенные действия и другие новшества в последние годы изменили не только технологии изготовления пожарных извещателей, но и методы их установки и монтажа. Это, в свою очередь, вызвало изменения в существующих стандартах и нормативах по проектированию систем пожарной сигнализации. Например, давно применяющаяся и считавшаяся до недавнего времени традиционной топология радиального шлейфа в настоящее время все больше и больше заменяется кольцевой топологией. Возможность установки большого количества пожарных извещателей в одном шлейфе без снижения их надежности и работоспособности делает применение кольцевых шлейфов довольно привлекательным по сравнению с радиальными. Современные кольцевые шлейфы являются многофункциональными и позволяют кроме подключения автоматических и ручных пожарных извещателей управлять дополнительным оборудованием с помощью различных модулей входов/выходов.

Преимущества использования аналогово-кольцевых шлейфов:

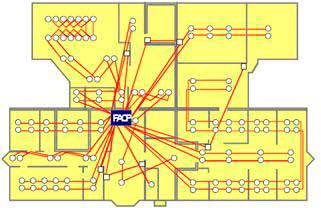

Рис.1. Радиальные шлейфы                                              Рис.2. Кольцевой шлейф


  • Предельная информативность шлейфа, достигаемая применением интеллектуальных пожарных извещателей и их полной адресацией;
  • Высокая надёжность кольцевого шлейфа, по сравнению с радиальным - при обрыве или коротком замыкании, радиальный шлейф частично, или полностью выходит из строя, в кольцевом шлейфе устройства, называемые изоляторами, автоматически отсекают повреждённый участок, и шлейф продолжает функционировать как две радиальные ветви. При обрыве шлейфа, изоляторы не активизируются;
  • Возможность создания радиальных ответвлений, если это необходимо для оптимизации кабельной схемы;
  • Меньшие трудозатраты и расход кабельных материалов при одинаковом количестве извещателей.

Esserbus – максимум надежности, минимум затрат
Пожарные приемно-контрольные приборы ESSER поддерживают кольцевые шлейфы esserbus и esserbus-PLus. Кольцевой шлейф esserbus это двухпроводный шлейф, обладающий следующими особенностями:

  • Максимальная длина шлейфа 3500 м;
  • До 127 устройств на шлейф;
  • До 127 групп извещателей на шлейф;
  • До 63 радиальных ответвлений (до 32 устройств в ответвлении) на шлейф;
  • До 32 транспондеров на шлейф (до 100 транспондеров на ПКП);
  • Напряжение в шлейфе 27,5 в.

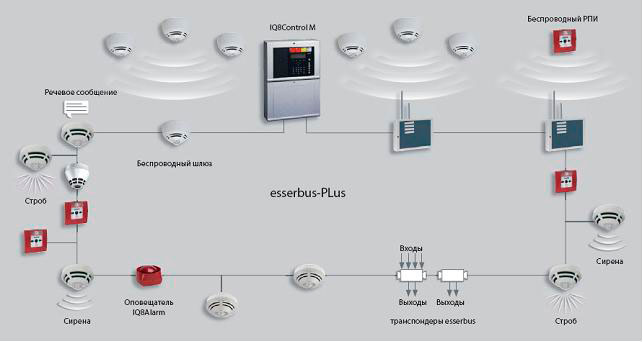

В дополнении к вышеописанным особенностями технологий esserbus существует кольцевой шлейф esserbus-PLus с улучшенными характеристиками. Новый шлейф поддерживает автоматические извещатели серии IQ8Quad со встроенными устройствами оповещения, адресные устройства оповещения серии IQ8Alarm и беспроводные устройства IQ8Wireless. Для подключения всех этих устройств не требуется прокладки дополнительных проводов, т.е. передача данных, сигналы и питание всех устройств шлейфа осуществляется всего по двум проводам. Кольцевой шлейф esserbus-PLus поддерживается только ПКП серии IQ8Control.

Особенности кольцевых шлейфов esserbus и esserbus-PLus
