РЕШЕНИЕ AWADA ПО УПРАВЛЕНИЮ ОСВЕЩЕНИЕМ ДЛЯ СКЛАДОВ И ЛОГИСТИЧЕСКИХ КОМПЛЕКСОВ

Для обеспечения эффективной работы персонала и надежной охраны материальных ценностей, в том числе и с помощью видеонаблюдения, на складах требуется круглосуточное освещение внутренних помещений, периметра и зон сортировки, погрузки и разгрузки. Решение для создания на складских объектах систем внутреннего и наружного освещения от российской компании «Авада Системс» строится на базе оборудования и программного обеспечения марки AWADA. Аппаратные и программные возможности системы AWADA позволяют построить экономичную, адаптивную и легко управляемую интеллектуальную систему освещения, не требующую от пользователей специальных компетенций для настройки, эксплуатации и интеграции.

Как правило, типичный склад является отдельно стоящим зданием с контролируемой прилегающей территорией, зонами погрузки/разгрузки и хранения, служебными, административными и бытовыми помещениями. Внутреннее пространство склада может быть организовано по-разному, но зачастую реализуется многоярусная стеллажная система расположения хранимых предметов. К системе освещения на таком объекте предъявляются следующие требования:

• соответствие освещения ситуации и успешному выполнению работы персоналом
• исключение выполнения работ или присутствия людей в неосвещенных зонах
• экономия электроэнергии и продление срока службы светильников
• соответствие системы освещения действующим стандартам и нормативным актам
• минимизация ручного управления осветителями и упрощение их эксплуатации.

Преимущества решения AWADA
Системы, предлагаемые компанией «Авада Системс», в полной мере отвечают приведенным выше требованиям и обеспечивают автоматизацию работы освещения складов и прилегающих территорий на 100%. За счет диммирования и гибко настраиваемого графика эксплуатации энергопотребление светильников сокращается до 70-75%, а срок их службы увеличивается в 2-3 раза. Благодаря уведомлениям, в которых отображаются места установки неисправного оборудования, снижается время простоя вышедших из строя устройств. Применение искусственного интеллекта обеспечивает автономную работу, включающую сбор данных статистики даже при нарушении связи с сервером. Внутренние и наружные системы AWADA соответствуют постановлениям правительства, СП52, LEED2009, BREEAM и ГОСТ Р 55706-2023, п.5.2.7 и СН 278-64, п.3.33-п.3.37. Также к конкурентным преимуществам этих решений относятся доступность ПО для всех популярных платформ, возможность интеграции с другими системами, открытые протоколы управления, отсутствие абонентской платы и 5-летний срок гарантии на всю систему освещения.

Управление освещением внутри склада
Решения AWADA используют технологию «Цифровой тени», обеспечивающую простоту и интуитивность настройки и эксплуатации системы управления освещением. Интерфейс, основанный на трехмерной модели склада или другого помещения, объединяет информацию о расположении светильников и датчиков, и их параметрах. На приведенной схеме изображена типичная структура системы освещения внутреннего пространства.

1. Шкаф управления со всеми компонентами, необходимыми для работы системы
2. Интеллектуальные датчики, настраиваемые через приложение
3. Клавишный выключатель
4. Модуль для подключения к системе любых релейных выключателей
5. Поворотные панели с поддержкой протокола DALI и функциями Вкл./Выкл., управления яркостью и цветовой температурой
6. Кнопочные панели управления с поддержкой протоколов DALI\DALI2 и функциями Вкл./Выкл., диммирования и управления сценами
7. Модуль реле или диммер для подключения любых светильников
8. Светильники, не поддерживающие протокол управления DALI
9. Светильники, поддерживающие протоколы управления DALI\DALI2.

Удобные инструменты для управления внутренним освещением
Инструментарий систем AWADA позволяет поддерживать освещение складских помещений на требуемом уровне в режиме 24/7. Функции «базовая настройка» и «контроль поддержки светового потока» компенсируют переизбытки и снижение освещенности в отдельных зонах. Применение датчиков присутствия служит для автоматического управления освещением во время пониженной интенсивности использования склада (например, ночью), а также помогает выявить проникновение на охраняемую территорию посторонних лиц. Режим «индивидуальная настройка» дает возможность скорректировать освещение рабочих и бытовых зон складского комплекса в соответствии с их особенностями. Также доступны опции привязки работы освещения к времени или производственному календарю и снижения освещенности на всем объекте для компенсации потребления электроэнергии в периоды пиковых нагрузок или аварийных ситуаций.

Настройка световых зон и функции мобильного приложения

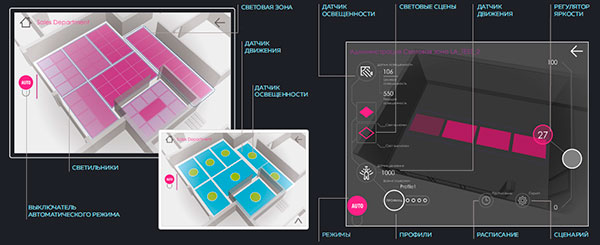

Светильники, относящиеся к той или иной освещаемой зоне, для удобного синхронного управления можно объединить в группу. Для всех групп светильников доступны функции автоматического включения и выключения, а также срабатывания в зависимости от показаний датчиков движения и освещенности. Приложение, устанавливаемое на смартфоны/планшетные ПК, обеспечивает мониторинг, администрирование и ручное управление освещением на основе 3D-модели склада. В пользовательском интерфейсе приложения отображаются области помещения, освещаемые каждым отдельным светильником. Информация об отказе светильников оперативно отображается и сохраняется в журнале. Также в приложении фиксируется статистика включений/выключений светильников и генерируются графики с оценкой экономии электроэнергии.

Дополнительные возможности системы
Помимо решения задач качественного освещения производственных, административных и бытовых помещений склада, системы AWADA поддерживают ряд функций, повышающих уровень безопасности и защищенности логистического объекта. В частности, реализованы возможности активации/деактивации охранной сигнализации и отправки PUSH-уведомлений о возгорании, задымлении, протечке или проникновении на склад посторонних лиц. Возможно поддержание заданной температуры в отдельных помещениях (например, охлаждение серверной комнаты). Наряду с этим, в приложении отображается расстановка камер видеонаблюдения и имеется функция просмотра видео от них в режиме реального времени.

Системы наружного освещения
Для освещения периметра и уличных зон складов и логистических комплексов компания «Авада Системс» разработала интеллектуальное решение – АСУНО (автоматизированная система управления наружным освещением). Наряду с управлением включением/выключением/диммированием осветителей вручную и по расписанию, система обеспечивает мониторинг событий и параметров устройств, а также отслеживание режимов и графиков их работы в целях оптимизации энергопотребления.

Принципиальная схема АСУНО AWADA содержит следующие компоненты:

1. АРМ диспетчера
2. ПО АСУНО AWADA, совместимое с распространенными ОС
3. Локальный сервер
4. Шкаф управления
5. Светильники
6. Датчики и исполнительные устройства (опционально).

Эргономичное управление уличными осветителями
Для применения на наружных территориях складов рекомендуются светодиодные светильники с разъемом типа ZHAGA, в который устанавливается индивидуальный контроллер AWADA LO-M, автоматически работающий по заданному алгоритму и одновременно отслеживающий состояние светильника. Эти устройства поддерживают связь по радиоканалу с ближайшей базовой станцией AWADA, каждая из которых может обслуживать до 500 светильников в радиусе до 2 км. Интерфейс ПО АСУНО позволяет объединять источники освещения в группы и управлять ими по различным сценариям. В частности, возможна настройка автоматической коррекции яркости освещения в зависимости от приближения заката/рассвета, времени суток, условий освещенности, расписания и параметров энергоучета.

Универсальное модульное решение AWADA RAPIDA
Реализация автоматизации управления освещением и другими инженерными подсистемами склада возможна с помощью аппаратного комплекса AWADA RAPIDA. Центральным элементом данного решения является программируемый контроллер RAPIDA-C, работающий самостоятельно или с опциональными модулями расширения. Например, для подключения к системе осветителей и других устройств, поддерживающих протокол управления DALI, доступен 8-линейный модуль RAPIDA-DA8, а для подсоединения оборудования с поддержкой протокола Modbus RTU и интерфейсом управления RS-485 служит модуль RAPIDA-MB1.

Гибкое масштабирование
Каких бы размеров ни был складской комплекс, и сколько бы в его составе ни находилось отдельно стоящих зданий и уличных зон, на базе оборудования и ПО AWADA можно создать максимально эффективную интуитивно управляемую систему освещения. Как внутри, так и снаружи зданий, решения AWADA обеспечивают мгновенный отклик на команды оператора, простое программирование и воспроизведение типичных сценариев освещения, сбор и отображение данных о светильниках в режиме онлайн, и возможность интеграции освещения с другими инженерными системами управления объектами.

Демоверсии приложений для мобильных устройств и ПК доступны для скачивания на официальном сайте вендора.
