Оборудование аварийных и эвакуационных выходов: безопасность объекта без ограничения свободы перемещений

Журнал CONTROL ENGINEERING РОССИЯ №1, 2016

Вопрос оборудования эвакуационных и аварийных выходов для многих владельцев объектов является весьма болезненным и противоречивым. Согласно государственным стандартам такие выходы должны обеспечивать легкую разблокировку прохода изнутри. Однако возможность запросто открыть дверь может привести к злоупотреблению эвакуационными и аварийными выходами, в результате чего злоумышленники могут воспользоваться открытой створкой для несанкционированного прохода внутрь. На некоторых объектах ситуация другая: противопожарная дверь должна быть открыта постоянно, а во время пожара – закрываться, чтобы прекратить поступление кислорода к очагу возгорания. Как же правильно оборудовать аварийные и эвакуационные выходы, чтобы эффективно защитить себя, свое имущество, жизнь сотрудников и посетителей, обеспечив одновременно с этим возможность беспрепятственной эвакуации? Попробуем ответить на этот вопрос.

321.jpgСтрашная трагедия, произошедшая в 1883 году в Великобритании, в концертном зале Victoria Hall, Сандерленд, привела к гибели более 180 детей. В рамках благотворительности городским муниципалитетом было организовано праздничное театральное шоу для детей с последующей раздачей подарков. После окончания мероприятия маленькие посетители, желая как можно быстрее получить бесплатные игрушки, массово ринулись к выходу, но из-за того, что двери были заблокированы при небольшом угле открытия (планировалась выпускать детей по одному), образовалась смертельная давка.

После этого шокирующего случая британское правительство выступило с законодательной инициативой по созданию минимальных стандартов безопасности зданий, приведшей к появлению юридических закрепленных требований. Однако эта положительная практика не получила глобального распространения, и в декабре 1903 в Чикаго погибло 603 человека во время пожара в Театре Ирокезов, т.к. выходы были блокированы железными воротами.

Данные события послужили толчком к изобретению компанией Von Duprin (Ingersoll Rand) и последующему широкому распространению устройства экстренного открывания (pushbar, или panic-bar), установка которого в общественных местах на сегодняшний день является обязательной. Антипаниковые устройства выпускаются такими мировыми производителями, как ABLOY и DORMA.

Von Duprin: одно из первых антипаниковых устройств

Эвакуационные и аварийны выходы. Что есть что?
Следуя мировой практике, в России с каждым годом уделяется все больше внимания вопросу защищенности людей во время нахождения в общественных зданиях, и ужесточаются требования к пожарной безопасности, приближая их к мировым стандартам. Если раньше застройщики терялись в обилии нормативов и постановлений, то сегодня существуют четкие правила, касающиеся организации аварийных и эвакуационных выходов, в частности, ГОСТ Р 31471-2011, разработанный при участии ведущих фирм-производителей антипаникового оборудования.

Согласно действующим нормам, все эвакуационные и аварийные выходы должны оснащаться устройствами экстренного открывания. Причем, в случае эвакуационных выходов, двери должны открываться простым нажатием рукой или надавливанием телом на горизонтальную штангу, установленную на внутренней поверхности створки, без ключа или других специальных средств и предварительного ознакомления с работой устройства.

В случае аварийных (запасных) выходов двери также должны легко открываться при нажатии на ручку и/или кнопку, без ключа или других специальных средств, но при условии ознакомления с работой устройства. Как правило, дверями аварийных выходов пользуется постоянный и прошедший соответствующий инструктаж персонал организации, располагающейся в конкретном помещении или здании. При этом такие выходы по действующим нормам не учитываются при эвакуации (расчёте путей эвакуации при пожаре) и рассматриваются только в целях повышения безопасности людей в чрезвычайной ситуации.

Помимо прочего, очень часто возникает путаница в том, что понимается под термином «противопожарная дверь». Внесем ясность в данный вопрос: такую дверь можно охарактеризовать как огнеупорную и пожаростойкую. Соответственно, не все двери аварийных выходов являются противопожарными, но очень часто обе эти функции совмещаются в одной двери.

Каковы же требования к двери аварийного выхода, которая одновременно с этим является пожароустойчивой? Во-первых, створка должна открыться свободно, без применения вспомогательных средств, в одно движение − при механическом оборудовании, и максимум в два неповторяющихся движения − в случае оборудования электромеханикой. Во-вторых, для выполнения функции пожарной преграды дверь должна фиксироваться в закрытом положении (но не в запертом!) и удерживаться замковым механизмом независимо от поступающего управляющего электрического сигнала или отключения питания.

Оборудование марки DORMA для эвакуационных и аварийных выходов

Разрешить выход для «своих» и запретить вход для «чужих»
В теме организации путей эвакуации у владельцев объектов зачастую возникает вопрос: как одновременно удовлетворить требованиям пожарных и строительных контролирующих органов и снизить риск злоупотребления дверями эвакуационных выходов? Понятно, что при возникновении аварийной ситуации все двери по направлению путей эвакуации должны быть разблокированы. Но как можно сделать дверь, изначально предназначенную для свободного выхода в чрезвычайной ситуации, непроходимой для людей с нечестными намерениями? Что представляет большую опасность, например, для детей в детском саду: невозможность быстрой эвакуации при пожаре или легко открываемая дверь аварийного выхода, ведущая на улицу или проезжую часть?

Чтобы повысить комфорт пользования дверью авторизованными лицами и предотвратить бесконтрольный выхода или злоупотребление дверью (например, выходы на «перекур»), допускается применение специальных исполнительных устройств. Электронные и электромеханические компоненты, устанавливаемые на двери, позволяют достичь максимальной контролируемости и надежности аварийных и эвакуационных выходов. При этом они обеспечивают механическую разблокировку и последующее открытие двери изнутри помещения в любое время для осуществления беспрепятственной эвакуации людей. К таким компонентам относятся доводчики, замки, защелки и устройства разблокировки.

Контроль эвакуационных и аварийных выходов с помощью системы effeff
В качестве примера можно привести решение марки effeff компании ABLOY, которое представляет собой модульную систему оборудования для эвакуационных и аварийных выходов. Нормально-открытая защелка в паре с фалевым замком удерживают дверь в запертом состоянии и не позволяют открыть ее простым нажатием ручки замка или паник-бара. Разблокировка двери произойдет только при прерывании подачи питания на защелку кнопкой аварийного выхода, с помощью сигнала контроллера СКУД или пожарной сигнализации.

Также можно использовать околодверный терминал от effeff с встроенной в него кнопкой выхода, подключаемый к системе контроля доступа, которая будет немедленно фиксировать любое его срабатывание. Стоит отметить, что защелка effeff отвечает главному требованию к исполнительным устройствам для аварийных выходов: ее разблокировка происходит со 100% гарантией даже при оказании на дверь сильного давления.

Кроме того, за счет модульности данной системы достигается гибкость ее комплектации, благодаря чему, например, можно выбирать одну из предлагаемых моделей терминалов, а вместо защелки и фалевого замка возможно использование электромагнитного дверного устройства.

Система effeff для эвакуационных и аварийных выходов

Решение effeff для тяжелых противопожарных дверей: усиленный доводчик
Еще одно элегантное решение от effeff для подобных случаев – это усиленный доводчик DC700G-FT с встроенной защелкой 332 модели, устанавливаемый на противопожарные двери. Для того, чтобы произошла разблокировка двери, необходимо снятие напряжения питания с защелки, которое может инициироваться контроллером СКУД, с помощью кнопки запроса на выход или при «обесточивании» здания.

Следует отметить, что в положении «закрыто» эта защелка способна удерживать достаточно тяжелые двери со створкой шириной от 850 до 1200 мм и весом от 60 до 120 кг. При этом для монтажа DC700G-FT на противопожарные двери используются отверстия, предусмотренные для доводчика, с которым дверь была сертифицирована. Также устройство можно установить с применением специальных пластин-адаптеров – это исключает необходимость сверления в дверном полотне дополнительных отверстий, благодаря чему противопожарные двери сохраняют свой статус дымо- и огнезащитных преград.

Оборудование ABLOY, DORMA и Smartec для оперативного закрытия противопожарных дверей

Зачастую на объектах существует необходимость свободного перемещения людей и техники через противопожарные двери, соответственно, створка должна все время удерживаться в открытом положении. Однако в случае возникновения пожара в каком-либо из отсеков здания противопожарная дверь должна быть закрыта, чтобы отсечь поступление туда кислорода. При этом необходимо, чтобы створки можно было в любой момент разблокировать механическим способом (нажатием ручки).

Решение этой проблемы есть у компаний ABLOY, DORMA и Smartec. Производимая ими дверная автоматика обеспечивает:

  • удержание противопожарных дверей в открытом положении в обычном режиме эксплуатации;
  • закрывание дверей в случае пожара;
  • синхронизацию створок двухстворчатых дверей;
  • создание барьера на пути распространения огня.

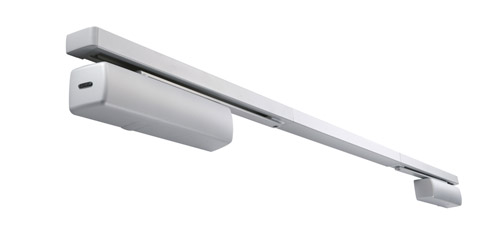

В частности, система FD4xx, разработанная компанией ABLOY, работает следующим образом. На стене располагаются магниты, которые удерживают дверь от закрытия в обычное время. Как только срабатывает противопожарная система, магниты отпускают дверь, доводчик обеспечивает створке полное закрытие, и находящийся в двери замок защелкивается. Если же в зоне возгорания остались люди или пожарные хотят проникнуть к источнику пожара, то они беспрепятственно могут открыть дверь, так как замок разблокируется от нажатия ручки.

Иногда противопожарная дверь имеет две створки, закрытие которых должно происходить в правильной последовательности. Благодаря встроенному дверному координатору система ABLOY для двустворчатых дверей обеспечивает необходимый порядок закрытия, а именно, доводит сначала пассивную створку, а потом активную.

Система марки ABLOY для противопожарных двустворчатых дверей

Похожее решение мы можем найти у марки Smartec. Электроуправляемые фиксаторы открытых дверей ST-DH605U монтируются на стену или пол, а их ответная часть (магнит) крепится к двери. Устройства удерживают створку до тех пор, пока не будет прервана подача питания, что осуществляется одним из двух способов: вручную − нажатием кнопки отмены фиксации, расположенной на корпусе или дистанционно – по команде от системы пожарной сигнализации.

Оригинальное решение для оснащения противопожарных дверей предлагают инженеры компании DORMA. Система фиксации дверей в открытом положении содержит также детектор дыма, за счет чего при возникновении опасности пожара обеспечивает автоматическое закрывание дверей. Кроме того, DORMA реализует и привычный способ фиксации открытых дверей с помощью электромагнитов.

Устройства «антипаника» марок DORMA и ABLOY
Для аварийных и эвакуационных выходов DORMA предлагает широкий выбор антипаниковых устройств, выполненных в соответствии с европейскими нормами безопасности. Например, системы PHA 2000, PHB 3000 и PHA 2500, обеспечивающие беспрепятственный выход, рекомендованы к применению в общественных местах, где возможно возникновение паники. Такая «антипаника» комплектуется нажимной штангой или рейкой, а в качестве запирающего элемента используется замок или защелка. Если выход является аварийным (только для прошедшего обучение персонала), и угрозы массовой паники в чрезвычайных ситуациях нет, то можно использовать решение DORMA Exit Pads, укомплектованное небольшой нажимной пластиной для экстренной разблокировки дверей.

Следуя современным архитектурным тенденциям, DORMA создает антипаниковое оборудование и для стеклянных дверей, например, система PHA 2000 со специальным адаптером.

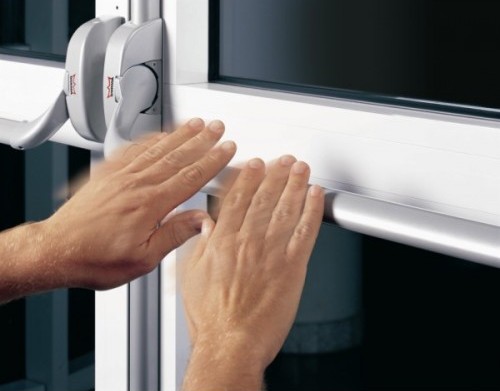

Антипаниковое оборудование DORMA PHA 2500

Среди достоинств этой немецкой марки следует также выделить продуманный дизайн, который служит не только эстетическим целям, но и повышает безопасность использования за счет скругленных элементы и отсутствия острых выступающих углов.

Что касается специализированных замков для установки на аварийные выходы, данные устройства можно найти в продуктовой линейке ABLOY, например, электромеханический замок PE580, к которому подключается штанга «антипаники». Внутренняя ручка этого замка постоянно обеспечивает свободный выход из помещения, а уличная ручка разблокируется только после подачи управляющего сигнала, например, от СКУД, что обеспечивает контролируемый доступ в здание.

Подводя итог
Как мы видим, на сегодняшний день на рынке представлен широкий спектр решений для оборудования как аварийных, так и эвакуационных выходов, которые позволяют сберечь жизни людей в условиях чрезвычайной ситуации. Такие компании, как DORMA, ABLOY и Smartec производят системы, которые обеспечивают беспрепятственную эвакуацию людей в случае пожара, сохраняют свободу перемещения по объекту в повседневной ситуации, а также позволяют защитить персонал и имущество от людей с нечестными намерениями.

Тихонов Олег Олегович,
Директор Департамента ИСБ и автомтики компании «АРМО-Системы»
