Навесные металлические корпуса ЩРНМ 2.0 Dekraft для электротехнической аппаратуры

Бренд Dekraft входит в семейство брендов российской компании «Систэм Электрик» (Systeme Electric) – производителя комплексных решений в области распределения электроэнергии и автоматизации. В серию Dekraft ЩРНМ 2.0 включены навесные корпуса (стальные шкафы) с цинковым антикоррозионным покрытием для сборки электрощитов (силовых, управления, автоматизации) на промышленных, коммерческих и жилых объектах. Ассортимент позволяет выбрать корпус ЩРНМ 2.0 со степенью пыле- и влагозащиты IP31 или IP55, габаритными размерами от 250х200х150 до 1400х800х300 мм и цветом RAL 7035, RAL 3020 либо на заказ. Каждый корпус имеет симметричную конструкцию, надежный механизм запирания, съемную монтажную панель и совместим с пластронной системой, полностью адаптированной под ЩРНМ 2.0 и обеспечивающей защиту людей от случайного прикосновения к токоведущим частям оборудования.

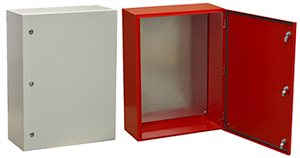

Надежные навесные корпуса ЩРНМ 2.0 марки Dekraft, пришедшие на смену моделям серий ЩМП и ЩРНМ, разработаны для обеспечения защиты электротехнического оборудования и систем автоматизации от внешних воздействий. Они позволяют производить монтаж аппаратуры модульного, силового и коммутационного типа, устройств управления и сигнализации, и применяются в жилых, административных, торговых, производственных и промышленных зданиях. Широкий ассортимент моделей со стандартными общепринятыми размерами делает возможным создание различных решений на базе одной серии шкафов. В рамках данной серии, наряду с изделиями с серым порошковым покрытием (RAL 7035), можно выбрать корпус ЩРНМ 2.0 красного цвета (RAL 3020), – такие шкафы предназначены для использования в системах пожарной сигнализации. Стоит отметить, что по требованию заказчика корпуса шкафов ЩРНМ 2.0 могут быть окрашены в другие цвета RAL.

Особенности конструкции
Монтажные панели шкафов ЩРНМ 2.0 изготовлены из холоднокатаной стали толщиной 1,5 мм и выполнены съемными с использованием приварных шпилек. На дверце и корпусе, в соответствии с требованиями Техэнергонадзора, предусмотрены шпильки заземления. За счет усовершенствованной конструкции петель корпус ЩРНМ 2.0 имеет угол открытия двери 110°, а надежный прижим уплотнителя к металлооболочке с цинковым антикоррозионным покрытием обеспечивают компрессионные замки с эргономичным язычком. Для большей жесткости монтажных панелей и дверей со стороны замков применена отбортовка. Благодаря симметричности корпуса ЩРНМ 2.0, при необходимости изменения стороны открытия вместо перенавешивания двери достаточно перевернуть шкаф на 180°.

Надежное защищенное исполнение
Модели серии ЩРНМ 2.0 рассчитаны на номинальные ток и напряжение до 630 А и 415 В, имеют степень защиты от пыли и влаги IP31 или IP55, устойчивость к механическим ударам по классу IK10 и климатическое исполнение УХЛ1. Все заявленные параметры корпусов подтверждены результатами испытаний и соответствующими сертификатами. Шкафы со степенью защиты IP31 комплектуются пластиковыми замками с прямым ригелем, а модели класса IP55 оборудованы сплошной задней стенкой с приваренными проушинами. При этом каждый корпус ЩРНМ 2.0 стандарта IP55 имеет полиуретановый уплотнитель, нанесенный на промышленном координатном станке. Срок службы уплотнителя увеличен за счет применения двойного гиба металла на двери.

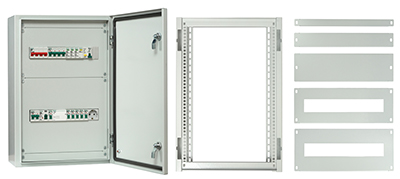

Совместимость с пластронами
Конкурентным преимуществом стандартных навесных корпусов данной серии является совместимость с пластронной системой, полностью адаптированной для совместного применения со ЩРНМ 2.0. Все элементы данной системы, включая защитные панели (пластроны) и обрамления, оснащены технологическими решениями для обеспечения необходимого контура заземления. Наборная конструкция пластронов позволяет подбирать оптимальные комплекты под конкретные задачи. В один корпус ЩРНМ 2.0 с высотой, шириной и глубиной 1400, 800 и 300 мм, соответственно, можно установить до 288 модулей стандарта DIN.

Соответствие стандартам
Стальные корпуса щитов ЩРНМ 2.0 с монтажной панелью отвечают всем современным требованиям электробезопасности. Они выпускаются в соответствии с ТУ 000051 – 20124 «Металлокорпуса для установки низковольтных комплектных устройств», ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)» и ГОСТ 32127-2013 «Пустые оболочки для низковольтных комплектных устройств распределения и управления. Общие требования».

Для получения дополнительной информации на корпуса ЩРНМ 2.0 бренда Dekraft и другие решения «Систэм Электрик», обращайтесь в офисы компании «АРМО-Системы».

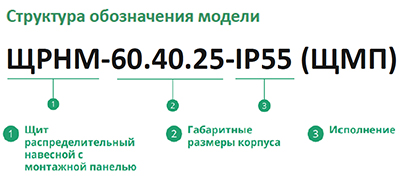

Технические характеристики на корпуса ЩРНМ 2.0 Dekraft
