Одноканальный декодер аудио- и видеосигнала AXIS 292 системы видеонаблюдения
 Одноканальный аппаратный декодер AXIS 292 компании AXIS Communications предназначен для преобразования видеопотока в формате M-JPEG или MPEG-2, полученного по локальной сети, в аналоговую форму для последующего вывода на монитор или другое аналоговое устройство записи/воспроизведения системы видеонаблюдения. Этот декодер позволяет организовать просмотр видео с любой сетевой видеокамеры или видеосервера AXIS на видеомониторе или обычном телевизоре в режиме реального времени. Кроме того, декодер позволяет воспроизводить один канал полученного по сети аудио в формате G.721, G.723 или MPEG-1 Layer 2. Благодаря встроенному web-серверу, настраивать декодер можно удаленно, с помощью стандартного web-браузера.
Лаконичный дизайн AXIS 292 с необходимым минимумом средств управления и индикации, вынесенных на корпус декодера, обеспечивают простоту его инсталляции и обслуживания. На передней панели декодер имеет четыре светодиодных индикатора состояния (Питание, Состояние, Сеть, Видео), кнопку восстановления заводских настроек и кнопку включения видеопотока. На задней панели декодера расположены сетевой разъем RJ45 для подключения декодера к Ethernet, линейный стереовыход, а также три разъема для подключения видеомонитора: RCA, BNC и Y/C. С таким набором видеовыходов и возможностью обработки цифрового видеосигнала декодер позволяет выводить видеопоток на видеомониторы, работающие как с композитным сигналом, так и с S-Video.

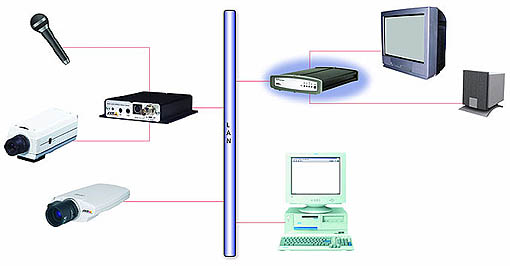

Многообразие способов применения декодера
Можно использовать декодер и в таких неординарных приложениях, как запись цифрового видеосигнала на обыкновенную видеокассету. Для этого видеовыход декодера соединяется с видеовходом видеомагнитофона. Таким образом, поступающее на декодер видео становится доступно даже тем авторизованным пользователям, которые пока неуверенно чувствуют себя с персональным компьютером, но зато мастерски освоили работу с бытовым видеомагнитофоном.
Интеллектуальная начинка декодера
Для декомпрессии видео- и аудиопотока в декодер установлена специализированная микросхема компании Sigma Designs, которая поддерживает запатентованную технологию REALmagic, позволяющую производить скоростную обработку потокового аудио и видеосигнала. Управление работой декодера осуществляет центральный процессор National Semiconductors SC1200, созданный специально для работы в системах обработки и передачи видео- и аудиопотоков. Используя такие высокотехнологичные аппаратные решения, декодер может передавать на аналоговый видеомонитор высококачественное видеоизображение с частотой смены кадров до 25 к/с и с разрешением более 500 ТВЛ (в зависимости от возможностей источника видео).
 Одноканальный декодер прост в настройке и в подключении к сети
Чтобы удаленно настроить декодер, достаточно стандартного web-браузера, например, Internet Explorer 5.x и старше, Netscape 7.1 и старше или Mozilla 1.4 и старше. После ввода имени пользователя и пароля в окне web-браузера появляется меню настройки декодера, состоящее всего из пяти пунктов. Для настройки параметров источника аудио- и видеопотока используется меню Video&Audio. В этом меню декодер позволяет задать формат сжатия, который использует подключенный к декодеру источник видео (с возможностью автоопределения). Кроме того, декодер можно подключить через LAN к многоканальному источнику видеосигнала (например, 4-канальному видеосерверу). В этом случае с помощью функции Video Source Number можно выбрать тот канал видео, который будет обрабатывать декодер. При работе в сети декодер поддерживает режим Auto Negotiate, в котором осуществляется автоматическая настройка на оптимальную скорость передачи данных от 10 до 100 Мбит/с. Текущая скорость передачи данных по сети отображается индикатором Сеть (Network) на передней панели декодера: если светодиод мигает зеленым светом, значит декодер получает данные на скорости 100 Мбит/с, если оранжевым – то 10 Мбит/с.
Простота монтажа декодера AXIS 292
Для установки на горизонтальные поверхности или в 19-дюймовую стойку (размер AXIS 292 составляет 4U) декодер комплектуется крепежными приспособлениями. Для того чтобы установить их на декодер, достаточно снять пластиковую рамку передней панели и вставить в боковые углубления корпуса декодера металлические крепежные пластины, к которым винтами прикручиваются скобы. После этого декодер можно надежно закрепить на поверхности.
Варианты присвоения декодеру IP-адреса
Разработчики заложили в декодер AXIS 292 три способа присвоения IP-адреса: вручную с использованием ARP и Ping, вручную через AXIS IP Utility и автоматически через сервис AXIS Internet Dynamic DNS. Для удобства инсталляции декодер AXIS 292 уже имеет в прошивке регистрацию в службе AXIS Internet Dynamic DNS. Эта служба работает на серверах компании AXIS и отслеживает динамический IP-адрес компании. Вы можете не запоминать IP-адрес декодера и получить доступ к нему, набрав в окне web-браузера строку типа http://axisXXXXXX.axiscam.net, где ХХХХХХ – это серийный номер AXIS 292.
Основные технические характеристики на одноканальный декодер AXIS 292:
| Параметры |
Значения |
| Количество каналов декодера: |
1 |
| Форматы видеосжатия: |
M-JPEG, MPEG-2 |
| Форматы аудиосжатия: |
G.721, G.723, MPEG-1 Layer 2 |
| Частота смены кадров: |
25 к/с |
| Разрешение декодера: |
>500 ТВЛ (в зависимости от возможностей источника видео) |
| Оперативная память: |
32 Мб |
| Флэш-карта: |
16 Мб, обновление встроенного ПО |
|
|
| Требования к ПО: |
ОС: большинство версий Windows, Linux, Unix, Mac OS, Mac OS X;
Web-браузер: большинство версий Internet Explorer, Netscape, Mozilla, Opera |
|
| Видеовыходы: |
1xBNC, 1xRCA, 1xY/C (S-VHS, 4-pol mini-DIN) |
| Аудиовыход: |
Стерео, 3,5 мм jack |
|
| Питание декодера: |
9 В пост. тока (источник питания в комплекте) или 7 – 20 В пост. тока, мин. 7 Вт |
| Условия работы: |
5 – 50°С, 20 – 80% |
|
| Габариты: |
42х140х228 мм |
| Вес декодера: |
732 г |
Цена и детальные технические характеристики на декодер AXIS 292, а также на видеосерверы AXIS и декодеры других производителей приведены в каталоге CCTV. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов АРМО-Системы предусмотрена гибкая система скидок.
