Микропроцессорный видеокоммутатор Pelco CM9770: до 2048 входов и 512 выходов

Матричный видеокоммутатор высокой плотности CM9770 известной американской компании PELCO предназначен для создания крупной полнофункциональной системы видеонаблюдения, способной контролировать до 2048 телекамер и до 512 видеомониторов с одного узла. Этот видеокоммутатор комплектуется ПО на базе ОС Windows и поддерживает мощные функции макропрограммирования. С помощью дополнительного оборудования PelcoNet можно организовать удаленный просмотр видео и управление видеокоммутатором по TCP/IP. При увеличении размеров системы видеонаблюдения можно объединить в сеть до 24 единиц CM9770, используя специальные сетевые интерфейсные модули компании Pelco.

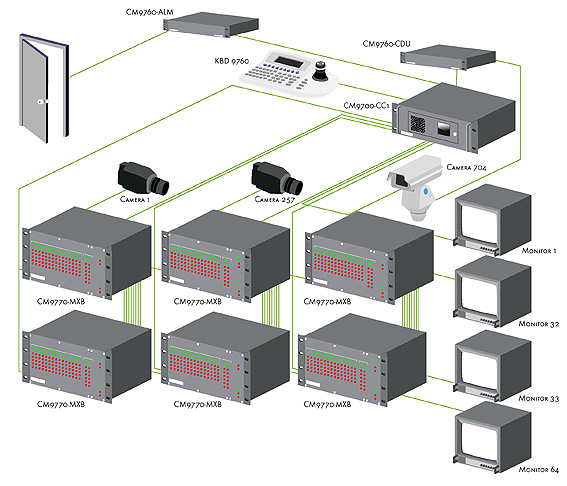

Видеокоммутатор CM9770 состоит из центрального процессорного устройства CM9770-CC1, одного или нескольких отсеков матричной коммутации CM9770-MXB, снабженных платами видеовходов и видеовыходов, и клавиатурных контроллеров CM9760-KBD. Каждый отсек матричной коммутации имеет 256 видеовходов со сквозными каналами и 32 мониторных видеовхода. Наличие сквозных каналов позволяет подключать к определенным входам видеокоммутатора дополнительные устройства, например, видеорегистраторы и производить выборочную видеозапись. Процедура подключения внешних устройств зависит от размера системы.

Компания «АРМО-Системы» поставляет на российский рынок видеокоммутатор CM9770 в трех базовых комплектациях, в которые входят центральное процессорное устройство CM9770-CC1 и отсек матричной коммутации CM9770-MXB, укомплектованный платами входов и выходов в соответствии с желаемым размером системы:

• СM9770-96X16-X – видеокоммутатор на 96 входов и 16 выходов;
• СM9770-128X16-X – видеокоммутатор на 128 входов и 16 выходов;
• СM9770-256X32-X – видеокоммутатор на 256 входов и 32 выхода.

Другие возможные конфигурации видеокоммутатора Pelco подбираются специалистами «АРМО-Системы» в зависимости от архитектуры системы видеонаблюдения и по заказу клиента.

Центральное процессорное устройство CM9770-CC1
Связь с внешним оборудованием и прием команд с внешних компьютеров, графических пользовательских интерфейсов, систем контроля доступа, информационных систем, программируемых логических контроллеров, а также систем освещения и сетей внутренней селекторной связи видеокоммутатор осуществляет через центральное процессорное устройство CM9770-CC1. Передача данных производится через интерфейс RS-422.Для отображения информации по диагностике системы и программированию видеокоммутатор снабжен внутренним графическим акселератором.

Отсек матричной коммутации CM9770-MBX
CM9770-MBX представляет собой модуль с посадочными местами для плат видеовходов и видеовыходов. Каждый отсек рассчитан на обслуживание 256 видеовходов и 32 видеовыходов и снабжен блоком питания. Используя несколько таких модулей можно собрать видеокоммутатор с матрицей, имеющей максимальный размер 2048х512. При этом в каждом модуле CM9770-MBX может быть установлен резервный блок питания.

Расширение системы видеонаблюдения
Постепенное наращивание системы производится путем подключения к видеокоммутатору дополнительных отсеков матричной коммутации и плат входов и выходов с последующим конфигурированием системы в программном обеспечении CM9700-MGR. Подключение новых плат входов и выходов к уже установленному модулю CM9770-MXB осуществляется в режиме Plug-and-Play. Если видеокоммутатор не имеет свободных слотов, то можно воспользоваться методами горизонтального и вертикального расширения матрицы. Метод горизонтального расширения применяется, когда необходимо нарастить число видеовходов. В этом случае, 32 мониторных видеовыхода нового модуля подключают к 32-м входам соседнего отсека коммутации CM9770-MXB. Метод вертикального расширения используется для подключения дополнительных видеовыходов. Для этого разъемы плат видеовходов последующих отсеков коммутации соединяются с соответствующими разъемами предыдущих блоков коммутации через модуль CM9770-DFC.

Объединение видеокоммутаторов в сеть
Максимальная емкость каждого видеокоммутатора может быть доведена до 2048 видеовходов и 512 видеовыходов. С помощью сетевого интерфейсного модуля CM9700-NW1 можно объединить в сеть до 24 видеокоммутаторов. Через сеть будет обеспечиваться удаленный доступ к видеоданным, поступающим на другой видеокоммутатор Pelco, подключенный к сети. Чтобы подключить видеокоммутатор к сетевому модулю применяется витая пара, обеспечивающая стабильную связь между CM9700-NW1 и процессорным модулем видеокоммутатора на расстояниях до 1219 м. При этом каждый видеокоммутатор продолжает выполнять все функции по коммутации подключенных к нему видеовходов и видеовыходов, а обмен данными между видеокоммутаторами и сетевым модулем осуществляется через RS-422.

«Горячая» замена видеовходов и видеовыходов
Платы видеовходов и мониторных видеовыходов, подключаемые к отсекам матричной коммутации CM9770-MXB, могут подключаться/отключаться, когда видеокоммутатор находится в рабочем состоянии. При этом видеокоммутатор осуществляет тестирование новых входов/выходов, которое происходит одновременно с основными процессами, и автоматически обновляет конфигурацию системы, прописанную в управляющем ПО. Обновление прошивки вновь подключенных модулей до версии, используемой системой, происходит автоматически.

Резервирование
Непрерывная бессбойная работа видеокоммутатора в случае ошибки центрального процессора обеспечивается применением алгоритма «горячей коммутации» и резервного процессора. Дополнительные источники питания, подключаемые к каждому из блоков коммутации, помогают исключить сбои в электропитании. В случае сбоя оператор системы видеонаблюдения получает сообщение об ошибке, но работа системы не прерывается.

Создание макросов
Матричный видеокоммутатор позволяет автоматизировать процесс управления системой видеонаблюдения, запрограммировав в виде макросов часто повторяющиеся последовательности команд. Оператор может назначить для каждого видеокоммутатора в сети до 2000 макросов, каждый из которых может включать до 130 команд. Вызов макроса осуществляется посредством ввода управляющей комбинации клавиш с выносной клавиатуры, например CM9760-KBD. Макросы хранятся в памяти клавиатуры, подключенной к видеокоммутатору, поэтому для каждой клавиатуры можно запрограммировать индивидуальный набор макросов; при необходимости макросы можно «скопировать» с одной клавиатуры на другую. В виде макрокоманд могут задаваться системные последовательности операций (туры), переход видеокоммутатора в предустановленные позиции, вспомогательные функции телекамер. С помощью макрокоманд можно также автоматизировать управление видеорегистратором и активировать внешние реле для включения освещения, запирания дверей и прочее.

Подключение к CM9770 охранных датчиков
Каждый видеокоммутатор может обслуживать до 2560 внешних тревожных датчиков, которые подключаются к CM9770 посредством тревожных модулей CM9760-ALM на 64 тревожных входа. К одному последовательному порту процессорного устройства CM9700-CC1 можно подключить до 4 тревожных модулей, объединенных в шлейф. Для подключения тревожных модулей видеокоммутатор имеет 10 последовательных портов (SERCOM), для инсталляции которых потребуются расширительные платы CM9700-SER-32 на 32 порта DB9 и RJ-45, которые подключаются к процессорному устройству.

Кроме того, видеокоммутатор может работать не только с внешними тревожными датчиками, но и с программируемыми тревогами, поступающими в случае потери видеосигнала или получения инструкции ASCII от другой охранной системы. Интерфейс управления тревогами ПО CM9700-MGR позволяет объединить несколько тревог в группу, назначить список мониторов, на которые выводится сообщение о тревоге, список клавиатур для подтверждения тревоги, а также запрограммировать действие по тревоге, например запуск макроса.

Диагностика состояния видеокоммутатора и его безопасность
Светодиодные индикаторы, расположенные на фронтальной панели видеокоммутатора, позволяют отслеживать состояние каждой подключенной платы видеовходов/видеовыходов. Дополнительную информацию о внутренней температуре каждого блока коммутации можно получить через экранные меню. Кроме того, видеокоммутатор оснащен системой самодиагностики, позволяющей оперативно находить причину неполадок в системе и быстро устранять ее. От несанкционированного доступа видеокоммутатор надежно защищен системой паролей с распределением приоритетов. Доступ к различным настройкам CM9770 могут получить до 99 операторов системы видеонаблюдения, каждому из которых присваивается персональный пароль. При этом операторы с наивысшим приоритетом могут через видеокоммутатор управлять поворотными телекамерами.

Обновление прошивки видеокоммутатора
Разработчики заложили в видеокоммутатор возможность оперативного обновления прошивки, включая самые последней версии. Это можно сделать, подключив к CM9770 через последовательный порт ноутбук, на который с сайта Pelco была скачана последняя версия ПО. При нажатии кнопки на передней панели видеокоммутатор автоматически обновляет прошивки всех подключенных к нему модулей.

Синхронизация телекамер
Матричный видеокоммутатор позволяет синхронизировать несколько телекамер, подключенных к одному коммутирующему устройству, и исключить вертикальную прокрутку при выводе сигнала с этих телекамер на монитор. Для этого используется сигнал V-Sync, распространяемый по коаксиальному кабелю. Чтобы эта функция работала корректно, необходимо, чтобы все синхронизируемые устройства были подключены к одной сети питания (к одной фазе).

Технические характеристики центрального процессорного устройства CM9770-CC1

Технические характеристики на отсек матричной коммутации CM9770-MBX-X

Системные компоненты

Детальные технические характеристики и цена на видеокоммутатор CM9770 Pelco, а также матричные видеокоммутаторы других производителей приведены в каталоге CCTV в подразделе «матричные коммутаторы». Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов АРМО-Системы действует гибкая система скидок.

Для получения более подробной информации на видеокоммутаторы Pelco направляйте запрос на armosystems@armo.ru или обращайтесь по телефонам (495) 787-3342, 937-9057 к менеджерам отдела продаж АРМО-Системы, являющейся официальным российским дистрибьютором оборудования для видеонаблюдения компании Pelco, либо в региональные офисы АРМО:
