Mobotix Mx-M16TB-R079 (Mx-M16TB-R079)

IP-термографическая камера TR с германиевым объективом: эквивалент B079, горизонтальный/вертикальный угол изображения 45°/32° • ONVIF-совместимая системная платформа Mx6 (2-го поколения) с H.264, MxPEG+ и M-JPEG • Тепловая радиометрия (TR): калиброванный тепловой датчик для температурных событий от -40 до 550°C (от -40 до 1022°F) • NETD тип. 50 мк, <79 мК, ИК-диапазон от 7,5 до 13,5 микрометров, неохлаждаемый микроболометр, до 9 кадров в секунду, 336 x 252 пикселей (можно масштабировать до 6MP) • Дополнительный оптический модуль датчика 6MP (по индивидуальному заказу) • IP66/IK07, от -40 до 60 °C (от -40 до 140 °F) • Внутренний DVR: 4 ГБ microSD • Компоненты системы: динамик и микрофон (внутри корпуса), датчик PIR, датчик температуры, MxActivitySensor, датчик удара • Настенное крепление VarioFlex (может использоваться с дополнительным потолочным креплением MX-DH-M24-SecureFlex и полюсным креплением MX-MH-SecureFlex-ESWS), патч-кабель ethernet 0,5 м/1,65 фута • Интерфейсы: Ethernet 10/100 (RJ45), MxBus, USB; ВВОД-вывод и RS232 через дополнительный интерфейс MX • Включая 1 слепой модуль (MX-SM-Blind-PW)
по запросу
Отложить Убрать из отложенных

Характеристики

Технические характеристики камер-тепловизоров MOBOTIX серии M16 Thermal

Параметры

Значения

Тепловизионный сенсор:

Неохлаждаемый микроболометр

Разрешение:

336x252 пикс. (возможно масштабирование)

Тепловая чувствительность:

NETD < 50 мК

Спектральный диапазон:

Инфракрасный, 7,5-13,5 мкм

Диапазон различаемых температур:

От -40 до +550 °C

Точность измерений:

±0,5 °C (±0,3 °C при использовании АЧТ, модификации EST)

Зоны контроля температуры:

До 20 независимых зон с индивидуально настраиваемыми параметрами

Видеокодеки:

H.264, MxPEG, MJPEG

Фреймрейт:

До 9 к/с (для тепловизионного изображения)

Углы обзора (Г/В):

Mx-M16TB-EST237/T237/R237/R237-VDS: 17°/13°;

Mx-M16TB-EST119/T119/R119/R119-VDS: 25°/19°;

Mx-M16TB-R090: 35°/27°;

Mx-M16TB-EST079/T079/R079/R079-VDS: 45°/32°;

Mx-M16TB-R075: 45°/35°

Датчики и детекторы:

Датчики PIR и температуры, детектор ударов, приложение MxActivitySensor

Передача аудио:

Двусторонняя (встроенные микрофон и громкоговоритель)

Оптический 6 Мп сенсорный модуль:

Опция (по индивидуальному заказу)

Интерфейс USB:

Есть

Карта памяти:

4 Гб карта формата microSD в комплекте поставки

Соответствие ONVIF:

Реализовано

Электропитание:

PoE

Энергопотребление:

&lt; 9 Вт

Классы климатической и антивандальной защиты:

IP66, IK07

Диапазон рабочих температур:

От -40 до +60 °С




Камеры-тепловизоры MOBOTIX M16 Thermal с детекцией температуры в системах охранного и технологического мониторинга

В серию M16 Thermal от MOBOTIX входят модульные «двуглазые» IP-камеры, предназначенные для видеонаблюдения при любых условиях видимости, контроля перегрева/охлаждения промышленного оборудования и выявления людей с повышенной температурой тела. Устройства с технологией тепловой радиометрии TR способны измерять тепловое излучение в каждой области кадра, позволяют назначать пороги допустимых значений температуры для конкретных пикселей и программировать алгоритмы реагирования при фиксации слишком высоких или низких температур. В зависимости от модификации тепловизоры M16 могут быть снабжены объективом с горизонтальным углом обзора 17°, 25°, 35° либо 45°, а в качестве опции доступен 6-мегапиксельный оптический модуль, работающий в видимом спектре. Все модели защищены по классам IP66/IK07, стабильно работают в уличных условиях при температурах от -40 до +60 °С, имеют штатные микрофон и громкоговоритель, а для локальной записи видео в комплект включена карта памяти емкостью 4 Гб.

Семейство продуктов MOBOTIX M16 Thermal включает сетевые тепловизоры трех типов: Mx-M16TB-T подходят для круглосуточного всепогодного видеонаблюдения, Mx-M16TB-R снабжены модулем тепловой радиометрии TR, а Mx-M16TB-EST оптимизированы для детекции повышенной температуры тела людей. Цифровой индекс, указанный в конце наименования моделей, обозначает используемую оптику: 237, 119, 090, 079 и 075 соответствуют объективы с горизонтальными/вертикальными углами обзора 17°/13°, 25°/19°, 35°/27°, 45°/32° и 45°/35°. Каждая термографическая IP-камера этого семейства использует тепловой датчик с высокой температурной чувствительностью < 50 мК и разрешением CIF (336x252 пикс.) с возможностью масштабирования и формирует изображение с частотой обновления до 9 кадров в секунду. Высокую надежность камер MOBOTIX подтверждает средняя наработка на отказ, составляющая более 9 лет.

Функции тепловой радиометрии

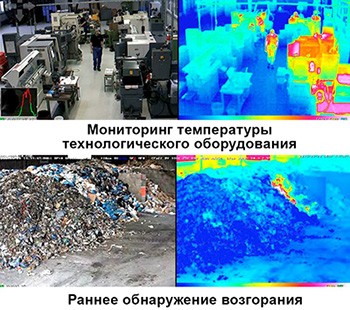

мониторинг технологического оборудованияМодификации Mx-M16TB с технологией TR и калиброванным тепловизионным сенсором обеспечивают измерение температуры в диапазоне от -40 до +550 °C в каждом пикселе изображения. С помощью высокопроизводительного процессора и фирменных программных средств выполняется обработка до 20 заданных пользователем сегментов кадра как отдельных объектов. Для любого из сегментов можно индивидуально настроить диапазон допустимых температур и присвоить определенный сценарий реакции на события. При отклонении температуры за пределы штатных значений камера сгенерирует сигнал тревоги, разошлет уведомления, активирует исполнительное оборудование или выполнит другое запрограммированное действие. Пользователи своевременно узнают о перегреве или переохлаждении критически важных систем (генераторов, электростанций, топливных и газовых трубопроводов), возникновении скрытых и явных источников огня. Биспектральные IP-камеры с тепловой радиометрией особо востребованы на объектах добычи, производства, транспортировки, хранения и утилизации.

Эффективный охранный мониторинг
Тепловизионные камеры M16 Thermal на базе неохлаждаемого микроболометра бесконтактным способом улавливают невидимое для человеческого глаза тепловое излучение в среднем инфракрасном диапазоне и преобразуют его в контрастное изображение. В отличие от камер с оптическими сенсорами, тепловизоры регистрируют крайне небольшие перепады температур и даже при нулевой освещенности визуально отображают их с помощью псевдоцветовой палитры. Благодаря способности с высокой точностью фиксировать автомобили, людей и другие тепловыделяющие объекты, в том числе и скрытые туманом, дождем, листвой или маскировочными средствами, устройства линейки MOBOTIX M16 подходят для круглосуточного всепогодного видеонаблюдения. Автоматизировать видеомониторинг и охрану периметра помогает встроенный модуль видеоаналитики MxActivitySensor, обеспечивающий высокоточное обнаружение и распознавание перемещений и действий людей и транспортных средств.

Бесконтактный контроль температуры тела людей

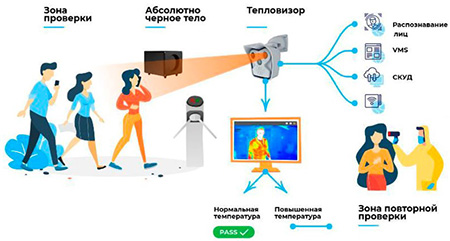

В период пандемии тепловизоры M16 доказали свою эффективность при выявлении людей с повышенной температурой, в частности, с целью ограничения прохода в здания потенциально заболевших. Данные камеры устанавливаются на объектах транспорта, образования и медицины, входах в торговые и бизнес-центры, и бесконтактным способом измеряют температуру людей, движущихся в потоке. При обнаружении повышенных значений автоматически активируется визуальное и звуковое оповещение. Погрешность измерений находится в пределах ±0,5 °C, а при использовании излучателя АЧТ («абсолютно черное тело» или BlackBody) точность возрастает до ±0,3 °C. В сравнении с другими способами температурного контроля тепловизоры обеспечивают уменьшение очередей на входах и КПП, а также снижают психологическую нагрузку на посетителей и сотрудников. Устройства M16 совместимы с интеллектуальным ПО для распознавания лиц и способны вести журнал измерений с привязкой температурных значений к конкретным людям.

температурный мониторинг

Простой и быстрый ввод тепловизоров в эксплуатацию

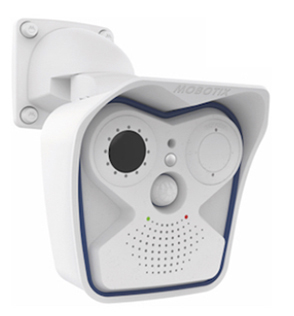

В базовой комплектации тепловизионные камеры серии M16 Thermal рассчитаны на настенное крепление, а опциональные кронштейны позволяют монтировать их на потолке или столбе. Питающее напряжение MOBOTIX M16 получают напрямую по технологии РоЕ через соответствующий коммутатор. ONVIF-совместимая фирменная системная платформа Mx6 обеспечивает полнофункциональную работу этих устройств в видеосистемах любых масштабов под управлением VMS различных брендов. За счет поддержки локальной видеозаписи и наличия штатной карты памяти объемом 4 гигабайта тепловизоры подходят и для работы в небольших видеосистемах, не использующих видеорегистраторы и серверы записи.

Биспектральные IP-решения
Опционально в корпус MOBOTIX M16 рядом с тепловизором можно установить IP-камеру, работающую в видимом спектральном диапазоне и формирующую изображение с детализацией до 6 Мп. Биспектральные устройства могут автоматически переключаться между тепловым и оптическим сенсором. В режиме комбинированного отображения тепловизионное изображение накладывается на цветной/черно-белый визуальный видеоряд либо наоборот – тепловизионное видео дополняется деталями от оптического модуля. Текущее тепловое видео может отображаться с регулируемой прозрачностью и выбираемой минимальной интенсивностью теплового излучения (например, на визуальную картинку накладываются только источники повышенного тепла, показываемые на термографическом изображении красным цветом). Это делает хорошо заметными «горячие точки» и опасные источники тепла или пожара, которые следует немедленно идентифицировать. Также с помощью комбинированных кадров можно, в частности, по тепловому излучению выявить недавно припаркованные автомобили и считать их номерные знаки.

двухсенсорная камера-тепловизор

Для получения дополнительной информации о тепловизионных IP-камерах серии M16 Thermal и других решениях MOBOTIX для систем видеонаблюдения и температурного мониторинга обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором продукции MOBOTIX/Konica Minolta.
