Силовые автоматические выключатели

Автоматический выключатель серии SystemePact CCB предназначен для применения в сетях низкого напряжения до 690В. Аппарат применяется для рабочих включений и отключений, а также для защиты от сверхтоков.

БЛОК ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ VIGI 100-250A 4P ОТКЛЮЧЕНИЕ

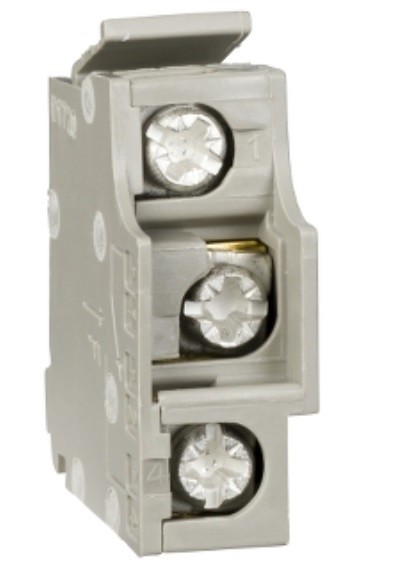

Единая модель контакта реализует сигнализацию о всех состояниях автоматического выключателя SystemePact CCB: • OF (включено/отключено): сигнализация о положении силовых контактов аппарата; • SD (аварийное отключение): сигнализация об отключении вследствие: − пеpегpузки; − короткого замыкания; − срабатывания расцепителя напряжения; − нажатия на кнопку тестирования аппарата (push to trip); − выкатывания аппарата во включенном положении. Вспомогательный контакт SD переходит в своё начальное состояние при возврате автоматического выключателя в исходное положение. • SDE (электрическое повреждение): сигнализация об отключении аппарата в результате: − пеpегpузки; − короткого замыкания; Вспомогательный контакт SDE переходит в своё начальное состояние при возврате автоматического выключателя в исходное положение (ранее Schneider Electric LV426950, LV426951, LV426952, 29450).

БЛОК ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ VIGI 100-250A 4P ОТКЛЮЧЕНИЕ И СИГНАЛИЗАЦИЯ

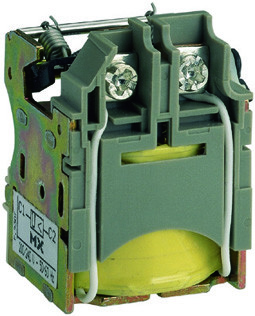

Независимый расцепитель MX для автоматических выключателей серии SystemePact CCB, напряжение управления – 220 В пер.тока, монтаж – под передней крышкой выключателя, защелкиванием. Независимый расцепитель MX вызывает отключение выключателя SystemePact CCB при подаче импульсной (≥ 20 мс) или непрерывной команды (ранее Schneider Electric LV426841, LV426842, LV426843, LV426844, LV426850, LV426861, LV426862, LV426863, LV426864, LV429387).

БЛОК ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ VIGI 100-250A 4P НЕОТКЛЮЧЕНИЕ И СИГНАЛИЗАЦИЯ

Независимый расцепитель MX для автоматических выключателей серии SystemePact CCB, напряжение управления – 380 В пер.тока, монтаж – под передней крышкой выключателя, защелкиванием. Независимый расцепитель MX вызывает отключение выключателя SystemePact CCB при подаче импульсной (≥ 20 мс) или непрерывной команды (ранее Schneider Electric LV426846, LV426866, LV429388).

БЛОК ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ VIGI 400-630A 3P ОТКЛЮЧЕНИЕ

Расцепитель MN вызывает отключение выключателя SystemePact CCB, когда напряжение управления падает ниже порога, равного 35 % номинального напряжения Un (ранее Schneider Electric LV426801, LV426802, LV426803, LV426804, LV426805, LV426807, LV426815, LV426821, LV426822, LV426823, LV426824, LV426825, LV426827, LV426835, LV429407).

БЛОК ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ VIGI 400-630A 3P ОТКЛЮЧЕНИЕ И СИГНАЛИЗАЦИЯ

Расцепитель MN вызывает отключение выключателя SystemePact CCB, когда напряжение управления падает ниже порога, равного 35 % номинального напряжения Un (ранее Schneider Electric LV426806, LV426826, LV429408).

БЛОК ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ VIGI 400-630A 3P НЕОТКЛЮЧЕНИЕ И СИГНАЛИЗАЦИЯ

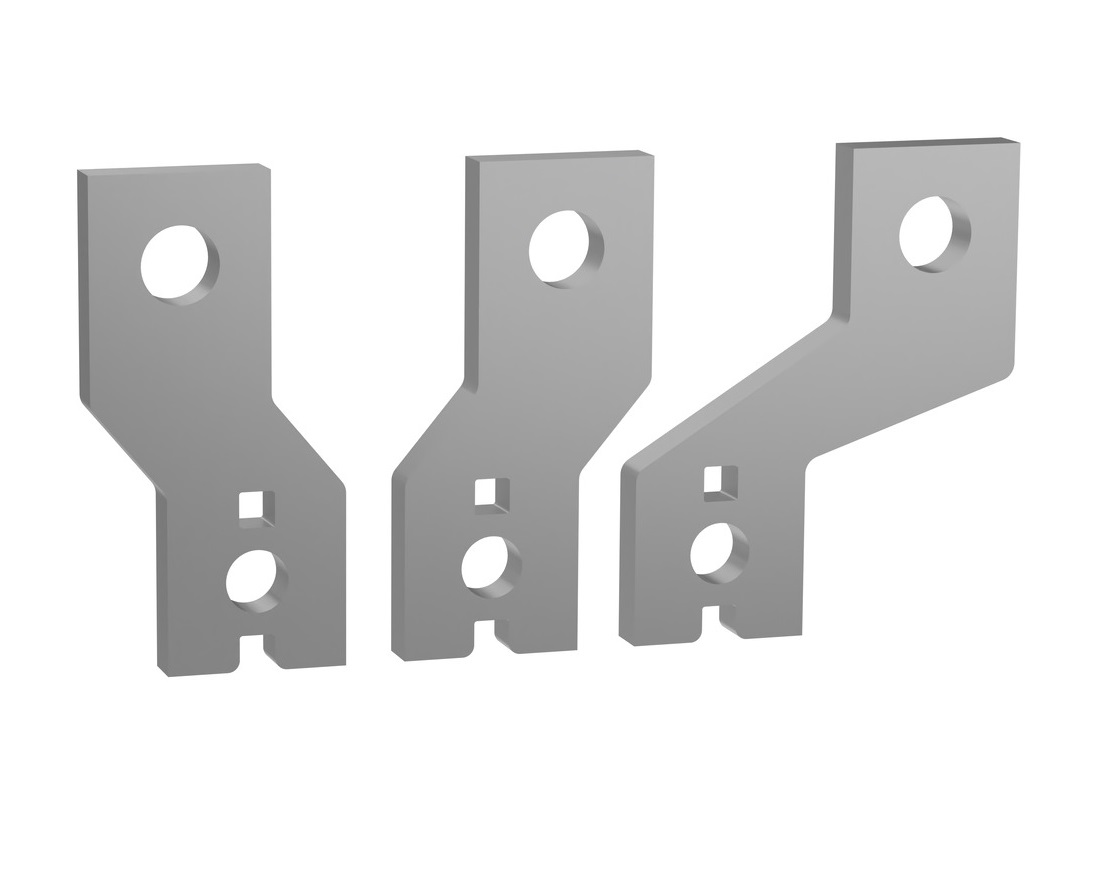

Комплект из трех расширителей полюсов для выключателей SystemePact CCB предназначены для увеличения расстояния между центрами полюсов 45мм, для переднего подключения медных или алюминиевых шин и кабельных наконечников (ранее Schneider Electric LV426940, LV431563).

БЛОК ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ VIGI 400-630A 4P ОТКЛЮЧЕНИЕ

Комплект из трех расширителей полюсов для выключателей SystemePact CCB предназначены для увеличения расстояния между центрами полюсов 45мм, для переднего подключения медных или алюминиевых шин и кабельных наконечников (ранее Schneider Electric LV432490, LV432492).

БЛОК ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ VIGI 400-630A 4P ОТКЛЮЧЕНИЕ И СИГНАЛИЗАЦИЯ

Комплект из трех расширителей полюсов для выключателей SystemePact CCB предназначены для увеличения расстояния между центрами полюсов 45мм, для переднего подключения медных или алюминиевых шин и кабельных наконечников (ранее Schneider Electric LV426941, LV431564).

БЛОК ДИФФЕРЕНЦИАЛЬНОЙ ЗАЩИТЫ VIGI 400-630A 4P НЕОТКЛЮЧЕНИЕ И СИГНАЛИЗАЦИЯ

Комплект из четырех расширителей полюсов для выключателей SystemePact CCB предназначены для увеличения расстояния между центрами полюсов 45мм, для переднего подключения медных или алюминиевых шин и кабельных наконечников (ранее Schneider Electric LV432491).

Разделители полюсов обеспечивают максимально надежную изоляцию между фазами выключателей SystemePact CCB на уровне присоединений силовых цепей (ранее Schneider Electric LV426920, LV429329).
