IFA-003 - блок сопряжения системы оповещения EMSOK с пожарной сигнализацией Smartec

Компактный блок IFA-003 российской компании «ЭМСОК» предназначен для реализации безопасного сопряжения системы оповещения и управления эвакуацией (СОУЭ) EMSOK с системой пожарной сигнализации (ПС) Vesta торговой марки Smartec. Функционал данного блока, снабженного двумя последовательными интерфейсами RS-485, обеспечивает подключение, согласование и передачу сигналов управления от ПС к СОУЭ, установленной на объекте. Благодаря тому, что блок сопряжения системы оповещения IFA-003 подключается к ПС посредством RS-485, обеспечивается постоянный контроль целостности линии связи без дополнительных элементов (резисторов). Корпус блока выполнен из негорючего АБС-пластика. Устройство не требует обслуживания, а настройка блока сопряжения на конкретный проект осуществляется с помощью прилагаемого ПО.

Применение системы оповещения EMSOK, сопряженной с пожарной сигнализацией Smartec Vesta с помощью блока IFA-003, обеспечивает повышение уровня безопасности на контролируемом объекте. Постоянный мониторинг состояния ПС и автоматическое переключение системы вещания в аварийный/экстренный режим по установленным алгоритмам существенно повышает эффективность СОУЭ. Интеграционное решение, использующее блок сопряжения системы оповещения, предоставляет возможности выбора линий связи, воспроизведения записанных речевых сообщений и подачи звуковых сигналов по командам приемно-контрольного прибора (ПКП) пожарной сигнализации. При этом исключается риск ошибочных действий, связанных с влиянием человеческого фактора.

Принцип действия IFA-003
Модуль сопряжения непрерывно «опрашивает» все «сущности», входящие в состав ПС: приборы, устройства и зоны (максимум 2048 элементов). Если в процессе опроса обнаружится состояние, являющееся признаком возгорания, то будет активирован соответствующий алгоритм реагирования. При этом блок сопряжения системы оповещения поддерживает распознавание до 16/64/64 состояний приборов/устройств/зон и активацию до 64 алгоритмов пожарного оповещения (АПО). В случае обнаружения сбоя зафиксируется обобщенная ошибка неисправности ПС. Перечень состояний, являющихся признаком пожара или неисправности, задается при конфигурировании системы. Преобразованные команды IFA-003 подает на центральный блок управления сигналами (БУС) системы оповещения.

Универсальная противопожарная система
ПС Vesta марки Smartec, поддерживающая сопряжение с системой оповещения EMSOK, создана на базе инновационных технологий, проста в эксплуатации и обладает привлекательным соотношением цены, функционала и качества. Данное решение представляет собой систему с децентрализованной архитектурой и возможностью гибкого масштабирования без потерь быстродействия и надежности. Каждый центральный блок (ЦБ) Vesta содержит персональный центральный процессор (ЦПУ), независимую память и встроенные алгоритмы срабатывания противопожарной автоматики. Благодаря этому, при нарушении связи все ЦБ способны полноценно выполнять свои функции в автономном режиме.

Экономичное интеграционное решение

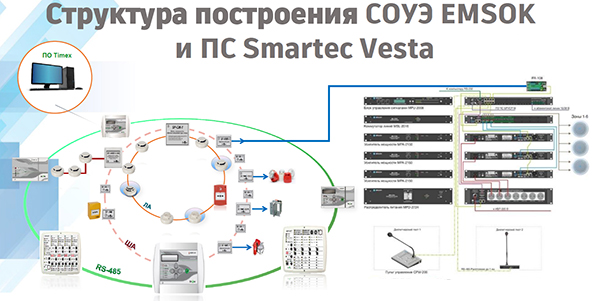

Для соединения и скоростного обмена информацией с ПС Smartec Vesta и БУС системы оповещения EMSOK блок сопряжения IFA-003 оснащен двумя идентичными интерфейсами RS-485. Данное решение позволяет контролировать целостность линий связи без дополнительного оборудования: исключается применение «сухого контакта», требующего установки двух дополнительных резисторов и прокладки множества линий связи (по две на каждое направление оповещения). Также стоит отметить, что у блока сопряжения системы оповещения предусмотрен встроенный источник вторичного электропитания.

Конструктивные особенности IFA-003

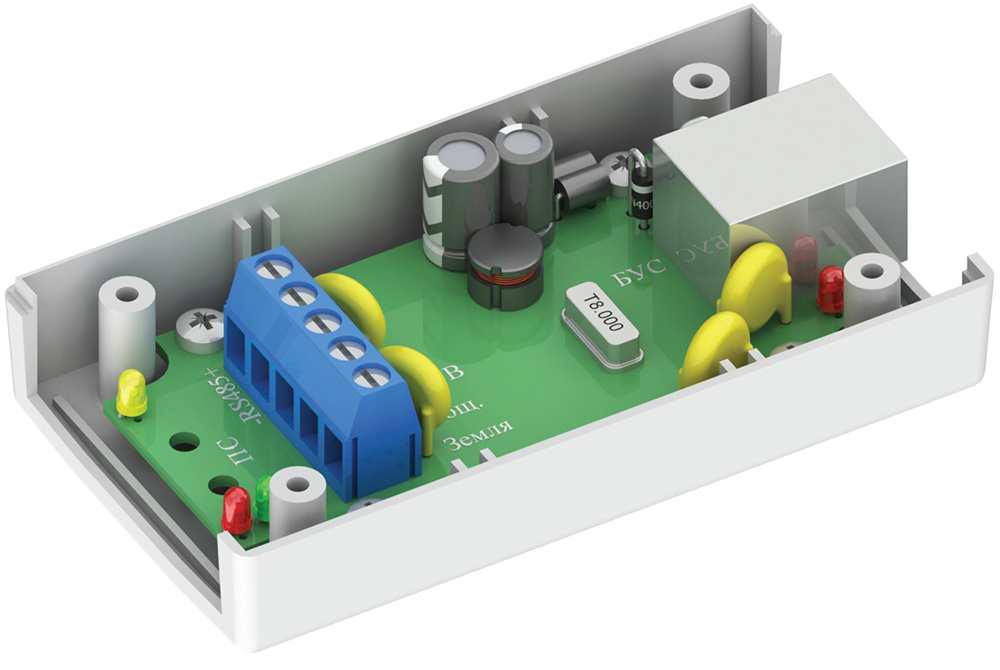

Данное устройство состоит из печатной платы с электронными компонентами и помещено в корпус из негорючего АБС-пластика с 2 крышками и 2 заглушками. На печатной плате находятся клеммники с винтовыми соединителями для подключения блока сопряжения IFA-003 к системе ПС Smartec Vesta, соединитель для подключения к БУС системы оповещения, переключатели задания адреса и включения терминатора, а также индикаторы состояния. При этом блок сопряжения системы оповещения имеет компактные габариты, малую массу и экономно расходует электроэнергию, потребляя не более 0,36 Вт.

Штатное ПО
Настройка блока сопряжения системы оповещения с ПС под задачи конкретного проекта осуществляется с помощью программного обеспечения, входящего в комплект поставки центрального блока управления сигналами (БУС) марки EMSOK. Пользовательский интерфейс штатного ПО, работающего в среде Win32, состоит из единого окна и предоставляет пользователю полную свободу навигации с помощью клавиатуры и манипулятора типа «мышь». Для взаимодействия с блоком сопряжения IFA-003 у ПК должен иметься порт стандарта RS-485 (для перехода на данный интерфейс возможно использование преобразователя RS-232/RS-485 или БУС системы оповещения).
