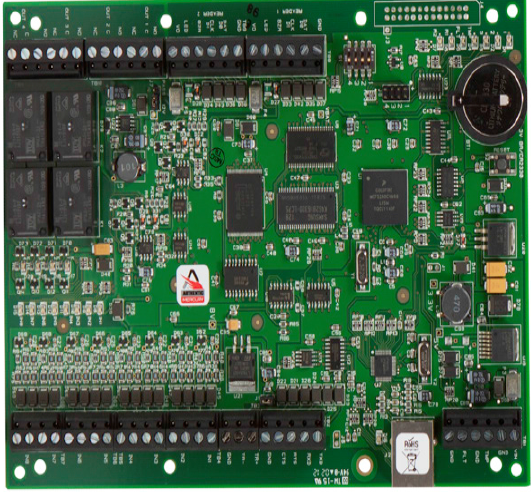

Универсальный сетевой контроллер СКУД LNL-2220 с портом Ethernet и базой данных на 250 000 пользователей и 50 000 событий

Интеллектуальный контроллер LNL-2220 компании Lenel Systems предназначен для интеграции сервера системы контроля и управления доступом (СКУД) со считывателями карт доступа, модулями охранных датчиков и исполнительными устройствами. LNL-2220 оснащен портом Ethernet 10/100Base-T и 32-разрядным процессором, которые позволяют ему вести высокоскоростной обмен данными с главным компьютером, а также портами RS-232 и RS-485, через которые контроллер СКУД может подключаться непосредственно к локальной сети или через внешний модем. Кроме того, LNL-2220 имеет энергонезависимую память на 6 Мб, которая рассчитана на запись и хранение данных о 250 000 пользователях СКУД и 50 000 событиях в системе. В случае использования контроллера в СКУД с традиционной архитектурой, то LNL-2220 может обслуживать до 32 устройств или максимум 64 считывателя.

В отличие от контроллеров LNL-1000 и LNL-3300 конструкция LNL-2220 объединяет в себе традиционный системный контроллер с портами Ethernet и RS-232/485, и полнофункциональный интерфейсный модуль, рассчитанный на прямое подключение к контроллеру СКУД двух считывателей дверей, а также двух электромеханических замков этих дверей через релейные выходы контроллера, что исключает необходимость создания отдельного уровня контроллеров в системе контроля и управления доступом объекта. Вместе с тем, LNL-2220 может использоваться и как традиционный контроллер СКУД, который будет управлять работой считывателей и исполнительных устройств через модули считывателей LNL-1300 или LNL-1320 и модули выходов LNL-1200, и объединять их в локальную сеть СКУД или интегрированной системы безопасности.

Передача данных через Ethernet, RS-232 или модем
Благодаря встроенному порту Ethernet 10/100Base-T, этот контроллер СКУД может вести высокоскоростной обмен данными с сервером системы доступа через сеть TCP/IP, превышая в 8 раз скорость передачи данных через обычный последовательный порт. При этом СКУД на базе этого контроллера будет поддерживать службы DNS (Domain Name System) и DHCP (Dynamic Host Configuration Protocol) для установления соответствия между числовыми IP-адресами и текстовыми именами охранных устройств. Вместе с тем контроллер LNL-2220 может передавать информацию на сервер и через порт RS-232 или модем.

Обслуживание до 250 000 владельцев карт доступа
В рамках традиционной архитектуры СКУД Lenel этот контроллер может осуществлять мониторинг и управлять работой до 32 устройств СКУД или максимум 64 считывателями, которые через соответствующие модули подключаются к LNL-2220 через его порт RS-485. При такой архитектуре системы доступа, она легко масштабируется и не требует дополнительных инвестиций. Встроенная в контроллер СКУД энергонезависимая память на 6 Мб, может хранить информацию о 250 000 владельцах карт доступа и о 50 000 событиях в СКУД, а при использовании в системе более крупных баз данных возможна загрузка в память выборочной информации. При необходимости контроллер СКУД можно использовать и для управления лифтами зданий до 128 этажей, при условии специальной настройки программного обеспечения.

Работа контроллера со считывателями и картами многих производителей
СКУД, построенная на базе LNL-2220, может использовать считыватели большинства известных производителей, а также поддерживает различные технологии биометрической идентификации. Для этого контроллер СКУД оснащен интерфейсами, которые поддерживают протоколы Wiegand (Data1/Data0), Clock&Data (считыватели магнитных карт), Bioscrypt RS-485, F/2F (1-проводный протокол), а также новый открытый протокол OSDP (Open Supervised Device Protocol RS-485). Также контроллер LNL-2220 позволяет использовать в СКУД 16 наиболее распространенных форматов данных (8 форматов карт доступа и 8 форматов меток) и может хранить в памяти биометрические шаблоны для считывателей марок Schlage Recognition Systems, Bioscrypt и Identix.

Мониторинг устройств СКУД в реальном времени
Протокол OSDP является открытым стандартом, разработанным компанией Lenel совместно с другими производителями оборудования, и позволяет установить прямую двустороннюю связь между контроллером СКУД и считывателями карт доступа. Благодаря двустороннему обмену данными система доступа на базе контроллера LNL-2220 предоставляет оператору возможность централизованного мониторинга состояния всех считывателей. При этом всю световую и аудиоинформацию со считывателей (сигналы с СИД, звуковые сигналы и текстовые сообщения на дисплеях) контроллер СКУД передает на сервер в режиме реального времени.

Автономная работа контроллера при потере связи с сервером
На сегодняшний день СКУД на базе LNL-2220 является одним из наиболее отказоустойчивых решений, которое будет стабильно и надежно работать в автономном режиме при прерывании связи с сервером. В этом случае контроллер СКУД регистрирует все события в подчиненной ему системе и поддерживает выполнение устройствами СКУД всех локальных функций вплоть до восстановления связи. Протоколирование всех событий осуществляется путем их записи в журнал событий, который хранится в энергонезависимой оперативной памяти контроллера и позволяет записать до 50 000 событий в системе.

Другие функциональные возможности контроллера СКУД Lenel LNL-2220:

• Возможность создания до 32 000 уровней доступа, до 255 праздников с функцией группировки, до 255 временных зон, по 6 временных интервалов в каждой
• Возможность обновления внутреннего ПО через встроенную флэш-память
• 20 СИД состояния контроллера СКУД
• Прямое подключение устройств Bioscript через RS-485
• Возможность настройки интервала разблокировки для каждой двери

Защита контроллера от вскрытия его корпуса и падения напряжения
Для предотвращения саботажа СКУД на плате контроллера установлен неуправляемый тревожный вход, к которому можно подключить тампер или датчик вскрытия корпуса. На второй тревожный вход контроллер СКУД позволяет подключить датчик уровня напряжения питания. При этом используемые датчики должны быть «нормально замкнутыми» и подключаться к контроллеру витой парой через контактные терминалы. Если эти тревожные входы контроллера не задействованы, на них необходимо установить закорачивающие перемычки.
