SCT – контактные датчики температуры из серии SystemeBMSSens

Накладные датчики серии SystemeBMSSens типа SCT российской торговой марки Systeme Electric предназначены для использования в составе систем автоматизации зданий и обеспечивают высокоточный контроль температуры теплоносителя в металлических трубах. Устройства такого типа активно применяются в автоматизации в зонах коммерческого и промышленного назначения. В зависимости от модели, контактный датчик температуры SCT имеет термочувствительный элемент NTC 10K или PT1000 и корпусное либо бескорпусное исполнение. Для ввода в эксплуатацию достаточно установить датчики на внешнюю поверхность трубы и подключить их к контроллеру ОВКВ.

В широком ассортименте датчиков от Systeme Electric для систем отопления, вентиляции и кондиционирования воздуха зданий (ОВКВ) датчики SCT занимают особое положение как новинка 2023, появившаяся в ответ на многочисленные запросы потребителей. Чтобы удовлетворять требованиям практически любых проектов, контактные датчики температуры SCT доступны в различных вариантах исполнения и рассчитаны на установку на трубы разного диаметра, эксплуатацию при внешних температурах от -40 до +60 °C и продолжительный срок службы – 10 лет. Стоит отметить, что в семействе SystemeBMSSens есть и другие датчики, такие, например, как датчики давления, качества воздуха, влажности.

Функциональные возможности датчиков температуры
Компактные накладные датчики SystemeBMSSens типа SCT имеют небытовое назначение, они разработаны для использования в жилых, коммерческих и производственных зонах, не подверженных воздействию опасных и вредных производственных факторов. Каждый контактный датчик SCT обеспечивает снятие показаний температуры в диапазоне от -10 до +110 °С с металлических труб и передачу данных на контроллер. Применение датчиков температуры позволяет в автоматическом режиме контролировать параметры теплоносителя в системе отопления здания.

Конструктивные особенности SCT
В основе конструкции датчиков SCT – термочувствительный элемент. Предусмотрена возможность выбора типа термосопротивления: контактный датчик температуры может иметь выходной сигнал PT1000 либо NTC 10 кОм, при этом температурная зависимость будет прямой или обратной.

Высокоточное измерение температуры
Вне зависимости от конструкции контактного датчика, принцип действия измерительных элементов SCT таков: изменение электрического сопротивления термоэлемента под воздействием температуры теплоносителя обеспечивает измерение температуры поверхности трубы. Важно, что показатель точности измерения температуры у датчиков SCT достаточно высокий и соответствует ± 0,3 °С (при температуре +25 °С).

4 модификации датчика температуры на выбор

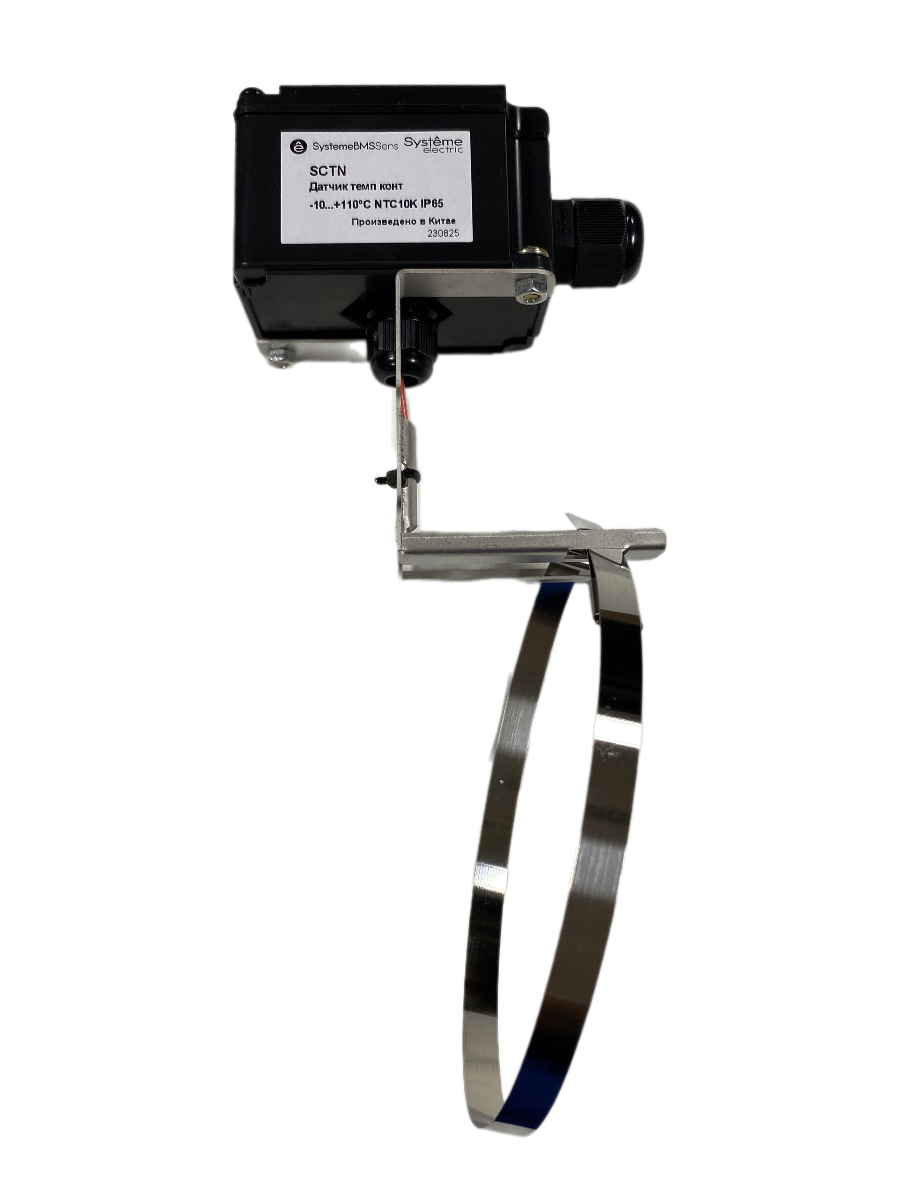

В серии SystemeBMSSens SCT можно подобрать контактные датчики температуры в нескольких вариантах исполнения под различные параметры системы. В состав серии включены четыре модификации устройства: SCTN – контактный датчик температуры с термосопротивлением NTC 10 кОм в корпусном исполнении с классом пылевлагозащиты IP65, соединительной коробкой и винтовой клеммной колодкой для подключения кабелей сечением до 1,5 мм²; SCTNJ – датчик с идентичным термоэлементом, но в бескорпусном варианте с кабельным выводом 1 метр; SCTP – корпусной датчик с чувствительным элементом PT1000 и SCTPJ – бескорпусная версия этого датчика.

Простая установка и подключение датчиков SCT

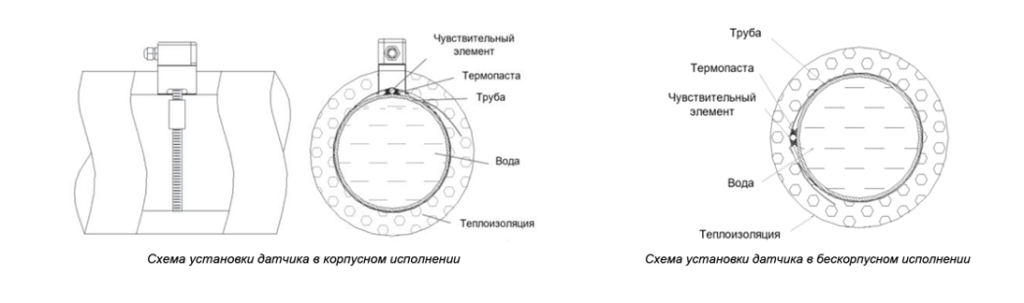

При монтаже контактные датчики температуры SCT следует размещать так, чтобы термочувствительный элемент прилегал к внешней поверхности трубы с теплоносителем, а для лучшей передачи тепла рекомендуется использовать термопасту. Подключение может осуществляться по двухпроводной или трехпроводной схеме. Выход контактного датчика температуры подключается к аналоговому или универсальному входу контроллера с использованием экранированного кабеля.

Важная рекомендация: при использовании аппаратных продуктов SystemeBMSSens в системах отопления, вентиляции и кондиционирования воздуха рекомендуется пользоваться программным обеспечением Systeme Electric или ПО, одобренным производителем. Например, ПО Systeme Platform от компании Systeme Soft (входит в состав Systeme Electric), зарегистрированное в Росреестре, является единым программным решением для покрытия всех стадий жизненного цикла проекта автоматизации.

Для получения дополнительной информации на контактные датчики температуры серии SystemeBMSSens SCT, другое оборудование и программное обеспечение от Systeme Electric обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором продукции Systeme Electric.
