Модули входов / выходов

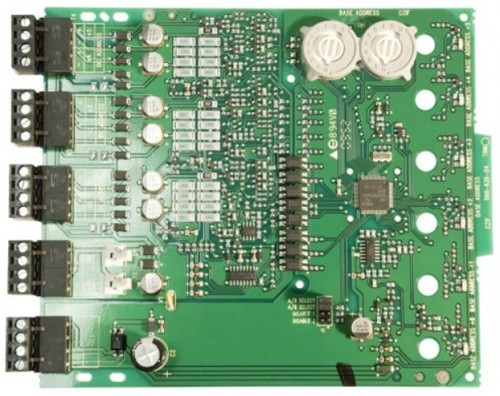

Адресный модуль на 6 неадресных шлейфов без корпуса для монтажа. Ручная адресация с помощью декадных переключателей, 6 трехцветных светодиодных индикаторов состояния, питание от внешнего БП, встроенный изолятор КЗ. Занимает 6 адресов в шлейфе SLC. В каждый неадресный шлейф можно подключить до 20 неадресных извещателей System Sensor. Диапазон рабочих напряжений 15...28,5 VDC. Диапазон рабочих температур -10...+55 °С. Габаритные размеры: 173х147x32 мм. Необходимый тип корпуса (BB-XP, BB-25) для монтажа заказывается отдельно!

Адресный модуль на 1 вход в миниатюрном корпусе. Адресация и режим работы настраивается с помощью ручного программатора P-9910B-RU. Питание от шлейфа, режимы работы входа: НО или НЗ, модуль занимает 1 адрес в шлейфе. Диапазон рабочих напряжений 16...28 VDC. Габаритные размеры: 50х44х17 мм. Диапазон рабочих температур: -20...+55 °С. Степень защиты IP30.

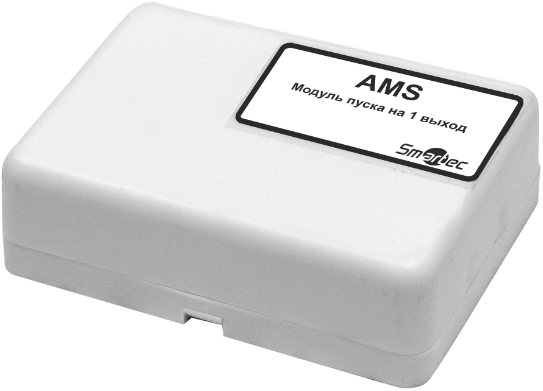

Адресный модуль пуска на одно направление. Монтаж на стену IP30
Адресный модуль пуска подключается в адресную линию ППКиУ Vesta и предназначен для выдачи импульса тока с целью активизации модулей пожаротушения или другого оборудования. Пусковой ток импульса не более 120-150мА. в течении 1 сек. (при этом не требуется внешнего источника питания).
Контролирует целостность цепи запуска.
Максимальное количество модулей в адресной линии 140 шт.
Питание от адресной линии ППКиУ Vesta.

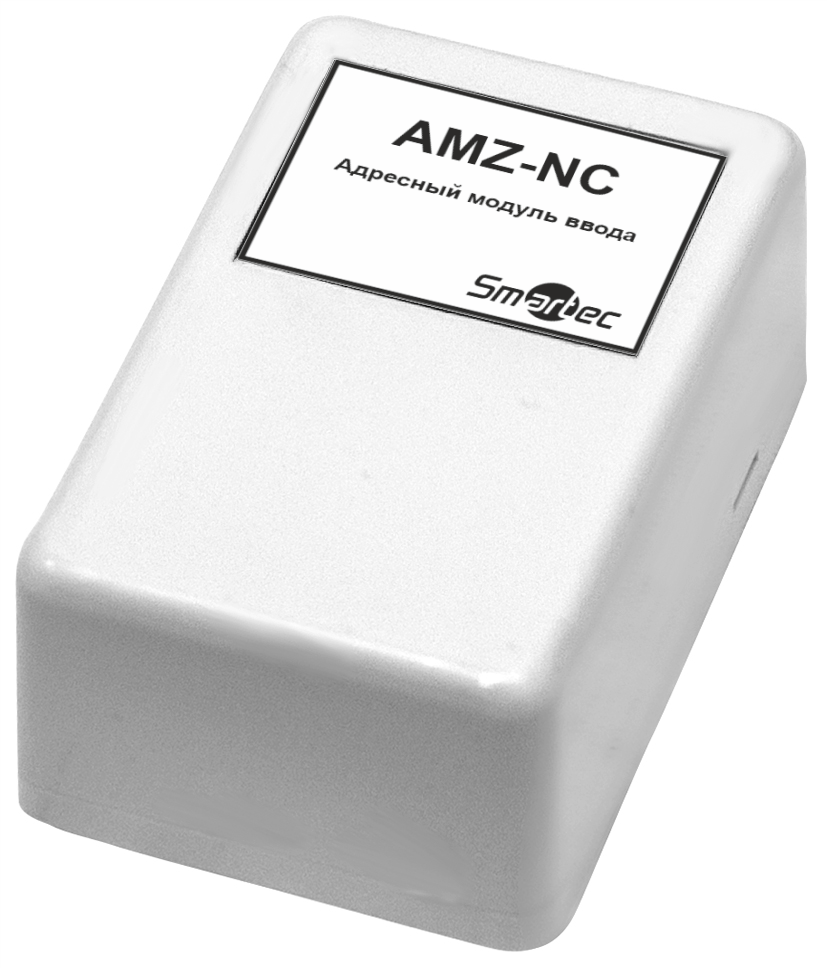

Адресный модуль подключения одного не адресного  извещателя/датчика с НЗ контактами в адресную линию ППКиУ Vesta. IP30
Адресный модуль предназначен для подключения в адресную линию ППКиУ Vesta, обеспечивает формирования адреса у одного не адресного извещателя или датчика с НЗ "сухими"контактами, не имеющего собственного токопотребления. Максимальное количество модулей в адресной линии 140 шт. Имеет малые габаритные размеры. Может быть встроен в извещатель.

Адресный Изолятор для шлейфа IDNet.

Адресный Модуль командный для шлейфа серии MX на один выход. Выходное реле 2A @ 24В DC контролируемое.

Транспондер  ESSERBUS для подключения неадресных извещателей сторонних производителей (12 В), 4 шлейфа для подключения 2-х проводных неадресных извещателей, 2 релейных выхода. Питание от внешнего источника. Диапазон рабочих напряжений 10...30 VDC. IP40. Диапазон рабочих температур -10...+50 °С. Габаритные размеры: 150х82х20 мм. Корпус транспондера 788600 и изолятор КЗ 788612 заказываются отдельно! До 31 транспондера в одном кольцевом шлейфе. До 100 транспондеров на панель. Занимает 1 адрес в шлейфе.

Адресный интерфейсный модуль на 8 слаботочных релейных выходов (2А/30в) в корпусе для накладного монтажа. Питание от адресного шлейфа. Диапазон напряжения питания: 15...33 VDC. Габаритные размеры: 140х200х48 мм. Диапазон рабочих температур: -20...+65 °С. Степень защиты IP54.

Адресный модуль управления цепями 240В одноканальный. Релейный выход с перекидными контактами НО/НЗ. Коммутирующая способность реле 30 VDC/5 A или 250 VAC/5 А, 2 светодиодных индикатора состояний, адресация задается с помощью механического переключателя, питание от адресного шлейфа SLC, встроенный изолятор КЗ. Занимает 1 адрес в шлейфе SLC. Диапазон рабочих напряжений 18...32 VDC. Диапазон рабочих температур -20...+60 °С. Габаритные размеры: 137х137x40 мм. IP40. Монтаж накладным способом или на DIN-рейку. Для повышения степени защиты до IP65 необходимо отдельно приобрести корпус FS-BOX200.

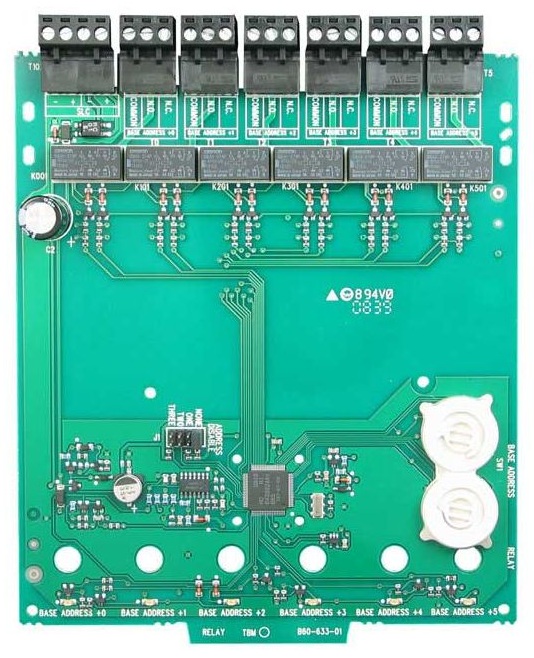

Адресный модуль на 6 контролируемых слаботочных релейных выходов без корпуса для монтажа. Коммутирующая способность реле 30 VDC/3 A. Ручная адресация с помощью декадных переключателей, 6 трехцветных светодиодных индикаторов состояния, встроенный изолятор КЗ. Занимает 6 адресов в шлейфе SLC. Диапазон рабочих напряжений 15...28,5 VDC. Диапазон рабочих температур 0...+49 °С. Габаритные размеры: 173х147x32 мм. Необходимый тип корпуса (BB-XP, BB-25) для монтажа заказывается отдельно!

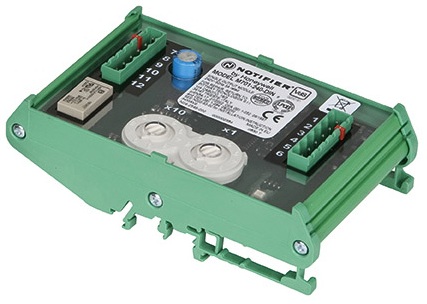

Адресный модуль НФР-МУП-1Д на 1 неконтролируемый силовой релейный выход, монтаж на DIN-рейку. Коммутирующая способность реле 240 VAC/5 A. Ручная адресация с помощью декадных переключателей, 1 трехцветный светодиодный индикатор состояния, питание от адресного шлейфа SLC, встроенный изолятор КЗ. Занимает 1 адрес в шлейфе SLC. Диапазон рабочих напряжений 15...30 VDC. Диапазон рабочих температур -20...+60 °С. Габаритные размеры: 127х76x48 мм. В комплекте корпус для монтажа на DIN-рейку.

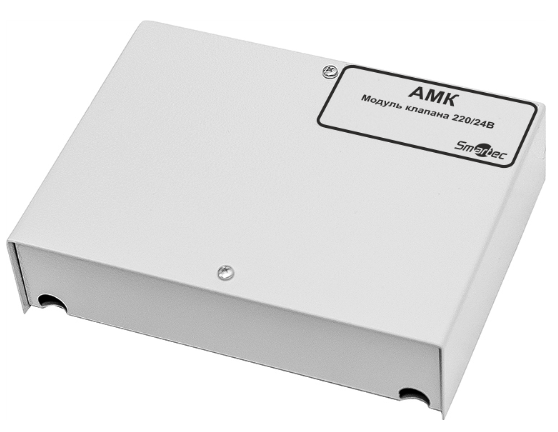

Адресный модуль управления клапаном 30В - 250В 5А. Монтаж на стену IP30
Адресный модуль управления (высоковольтный) подключается в адресную линию ППКиУ Vesta и предназначена для управления исполнительным устройством (электроприводом клапана, задвижки, шторы и т.п.) через сухие контакты реле с контролем целостности управляемой цепи и контроля положения створок клапана подключенных к входам «Закр.» и «Откр.», Модуль имеет два входа для подключения кнопки ручного управления клапаном.
Количество управляемых выходов -1 шт,
максимальный коммутируемый ток при напряжении 250В - 3А.
Питание от адресной линии ППКиУ Vesta.

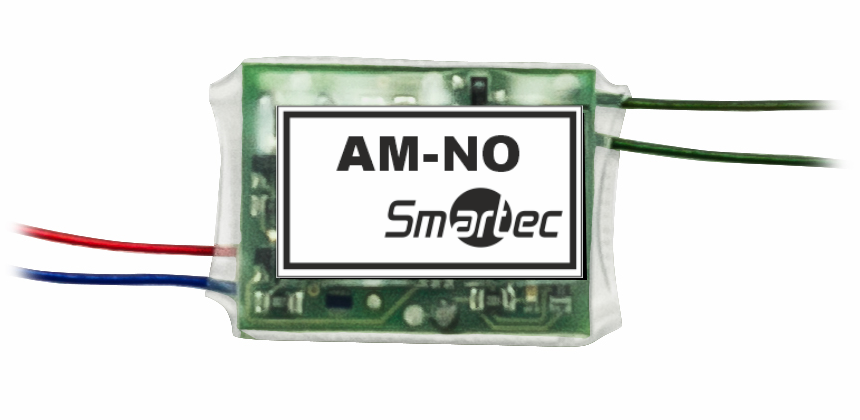

Адресный модуль подключения одного не адресного  дымового извещателя или датчика с НО контактами в адресную линию ППКиУ Vesta.IP30
Адресный модуль предназначен для подключения в адресную линию ППКиУ Vesta, обеспечивает формирования адреса у одного не адресного извещателя  или датчика с НО контактами, имеющего собственное токопотребление. Максимальное количество модулей в адресной линии 200 шт. Имеет малые габаритные размеры. Может быть встроенна в извещатель.

Адресный Изолятор линии питания 24 В (DC), шлейф IDNet

Адресный Модуль оповещения для шлейфа серии MX на один выход. Контролируемый выход NAC 2A @ 24В DC, возможность подключения до 62 оповещателей по классу А (кольцо) или классу В (луч). Требует отдельного подключения  24В DC. Возможно использовать модуль для других функций, где требуется контролируемые линии 24В DC.

Модуль технической тревоги IQ8TAL, 1 вход/ 1 релейный выход 30в/1А, встроенный изолятор КЗ, синий корпус. Диапазон рабочих напряжений 8...42 VDC. IP43. Диапазон рабочих температур -20...+70 °С. Габаритные размеры: 88х88х21 мм. База для накладного монтажа 704981 заказывается отдельно! До 127 транспондеров в одном кольцевом шлейфе. Занимает 1 адрес в шлейфе.

Адресный интерфейсный модуль на 8 входов и 1 слаботочный релейный выход (2А/30в) в корпусе для накладного монтажа. Контроль линии при помощи сопротивления, контроль сухого контакта. Питание от шлейфа. Диапазон напряжения питания: 15...33 VDC. Габаритные размеры: 140х200х48 мм. Диапазон рабочих температур: -20...+65 °С. Степень защиты IP54.

Универсальный адресный модуль управления исполнительными устройствами пожарной автоматики с контролем выходной линии. Коммутирующая способность выхода 11,3...28,5 В/1,2А, 2 светодиодных индикатора состояний, адресация задается с помощью механического переключателя, изолятор КЗ. Электропитание исполнительных устройств в цепи управления осуществляется от внешнего резервированного источника постоянного тока. Занимает 1 адрес в шлейфе SLC. Диапазон рабочих температур -20...+60 °С. Габаритные размеры: 137х137x40 мм. IP40. Монтаж накладным способом или на DIN-рейку. Для повышения степени защиты до IP65 необходимо отдельно приобрести корпус FS-BOX200.

Адресный модуль управления клапаном 30В - 250В 5А. Корпус на DIN рейку.
Адресный модуль управления (высоковольтный) подключается в адресную линию ППКиУ Vesta и предназначена для управления исполнительным устройством (электроприводом клапана, задвижки, шторы и т.п.) через сухие контакты реле с контролем целостности управляемой цепи и контроля положения створок клапана подключенных к входам «Закр.» и «Откр.», Модуль имеет два входа для подключения кнопки ручного управления клапаном.
Количество управляемых выходов -1 шт,
максимальный коммутируемый ток при напряжении 30B-250В - 5А.
Питание от адресной линии ППКиУ Vesta.

Адресный модуль подключения не адресной линии (извещателей/датчиков с НЗ контактами) в адресную линию ППКиУ Vesta. Монтаж на стену IP30
Адресный модуль предназначен для подключения в адресную линию ППКиУ Vesta, обеспечивает формирования адреса у одной не адресной  линии (шлейфа), к которой подключена группа извещателей/датчиков с НЗ "сухими"контактами, не имеющего собственного токопотребления. Контроль линии на обрыв и КЗ.
Максимальное количество извещателей/датчиков в линии - 20шт.
Максимальная длинна линии - 50м.
Максимальное количество модулей в адресной линии 70 шт.
Питание от адресной линии ППКиУ Vesta.

Адресный модуль с мониторингом аналогового значения 4-20мА, шлейф IDNet для панели 4010.

Адресный модуль мониторный для шлейфа MX, для подключения неадресных шлейфов. Возможность подключения одного неадресного шлейфа  по классу А (кольцо) или двух по классу В (луч). Возможность подключения одного 4-ех проводного неадресного шлейфа по классу В (луч).  Требует отдельного подключения  24В DC.

Адресный интерфейсный модуль подключения 1 контролируемой линий устройств оповещения в корпусе для накладного монтажа. Максимальный ток выхода 3А. Контроль цепи оповещения, контроль внешнего источника питания. 1 красный/зеленый светодиодный индикатор состояний. Питание от внешнего источника. Диапазон напряжения питания: 20,4...29 VDC. Габаритные размеры: 126х126х71 мм. Диапазон рабочих температур: -20...+50 °С. Степень защиты IP54.

Адресный модуль контроля одноканальный. Имеет 1 вход с контролем на обрыв и КЗ, 3 светодиодных индикатора состояний, адресация задается с помощью механических перкключателей, питание от адресного шлейфа SLC, встроенный изолятор КЗ, тампер корпуса. Занимает 1 адрес в шлейфе SLC. Диапазон рабочих напряжений 18...32 VDC. Диапазон рабочих температур -20...+60 °С. Габаритные размеры: 137х137x40 мм. IP40. Монтаж накладным способом или на DIN-рейку. Для повышения степени защиты до IP65 необходимо отдельно приобрести корпус FS-BOX200.

Адресный модуль с мониторингом аналогового значения 4-20мА, шлейф IDNet. Поверхностный монтаж

Изолятор линии для шлейфа MX

Адресный интерфейсный модуль подключения 1 контролируемой линий устройств оповещения, установка на DIN-рейку. Максимальный ток выхода 3А. Контроль цепи оповещения, контроль внешнего источника питания. 1 красный/зеленый светодиодный индикатор состояний. Питание от внешнего источника. Диапазон напряжения питания: 20,4...29 VDC. Габаритные размеры: 110х110х48 мм. Диапазон рабочих температур: -20...+55 °С. Степень защиты IP30. Для накладного монтажа требуется дополнительно приобрести корпус FLM-IFB126-S.

Адресный модуль контроля неадресного шлейфа. Имеет 1 вход с контролем на обрыв и КЗ, 3 светодиодных индикатора состояний, адресация задается с помощью механических перкключателей, питание модуля от адресного шлейфа SLC, питание извещателей в безадресном шлейфе осуществляется от внешнего источника постоянного тока 24 В, встроенный изолятор КЗ, тампер корпуса. Занимает 1 адрес в шлейфе SLC. Диапазон рабочих напряжений 18...32 VDC. Диапазон рабочих температур -20...+60 °С. Габаритные размеры: 137х137x40 мм. IP40. Монтаж накладным способом или на DIN-рейку. Для повышения степени защиты до IP65 необходимо отдельно приобрести корпус FS-BOX200.

Адресный модуль с мониторингом аналогового значения 4-20мА, шлейф IDNet. Утопленный  монтаж

Адресный Модуль командно-мониторный, 1 контролируемый вход/1 релейный выход, для шлейфа IDNet. Реле 24В (DC) 2А. Питание по шлейфу.

Компактный транспондер для управления пожарным клапаном 24в, встроенный изолятор КЗ, 1 вход (контроль двух положений клапана), 1 релейный выход 30в/1А, серый корпус. Диапазон рабочих напряжений 8...42 VDC. IP43. Диапазон рабочих температур -20...+70 °С. Габаритные размеры: 88х88х21 мм. База для накладного монтажа 704985 заказывается отдельно! До 127 транспондеров в одном кольцевом шлейфе. Занимает 1 адрес в шлейфе.

Адресный интерфейсный модуль на 2 высоковольтных релейных выхода (230VAC/10A) с обратной связью в корпусе для накладного монтажа. Контроль выходов с помощью входов обратной связи. Питание от адресного шлейфа. Красный и зеленый индикатор состояний. Диапазон напряжения питания: 15...33 VDC. Габаритные размеры: 126х126х71 мм. Диапазон рабочих температур: -20...+50 °С. Степень защиты IP54.

Адресный модуль контроля двухканальный. Имеет 2 входа с контролем на обрыв и КЗ, 3 светодиодных индикатора состояний, адресация задается с помощью механических перкключателей, питание от адресного шлейфа SLC, встроенный изолятор КЗ, тампер корпуса. Занимает 2 адреса в шлейфе SLC. Диапазон рабочих напряжений 18...32 VDC. Диапазон рабочих температур -20...+60 °С. Габаритные размеры: 137х137x40 мм. IP40. Монтаж накладным способом или на DIN-рейку. Для повышения степени защиты до IP65 необходимо отдельно приобрести корпус FS-BOX200.

Адресный модуль управления с контролем линии. Монтаж на стену IP30
Адресный модуль управления подключается к двухпроводной адресной линии ППКиУ Vesta и предназначен для питания и управления световыми и звуковыми оповещателями, электрическими приводами и соленоидами, пиропатронами, с контролем линии на обрыв и КЗ.
Максимальная нагрузка подключенных оповещателей:
-при питании от адресной линии до 20мА.
-при питании от внешнего источника питания -2000мА.

Адресный Модуль мониторный для подключения 4-х проводных неадресных датчиков по классу B(луч), 1 контролируемый вход, 24 В (DC), шлейф MAPNET2. Питание отдельно 24В (СНЯТО С ПРОИЗВОДСТВА)

Адресный Модуль командно-мониторный, 1 не контролируемый вход/1 релейный выход, для шлейфа IDNet. Реле 24В (DC) 2А. Питание по шлейфу.

Адресный интерфейсный модуль на 2 высоковольтных релейных выхода (230VAC/10A) с обратной связью, установка на DIN-рейку. Контроль выходов с помощью входов обратной связи. Питание от адресного шлейфа. Красный и зеленый индикатор состояний. Диапазон напряжения питания: 15...33 VDC. Габаритные размеры: 110х110х48 мм. Диапазон рабочих температур: -20...+50 °С. Степень защиты IP30. Для накладного монтажа требуется дополнительно приобрести корпус FLM-IFB126-S.

Адресный модуль на 2 входа и 1 неконтролируемый релейный выход. Коммутирующая способность реле 30 VDC/5A, 250 VAC/5A без контроля цепи управления. Ручная адресация с помощью переключателей, 6 трехцветных светодиодных индикатора состояния, питание от адресного шлейфа SLC, встроенный изолятор КЗ. Занимает 3 адреса в шлейфе SLC.Диапазон рабочих напряжений 18...32 VDC. Диапазон рабочих температур -20...+60 °С. Габаритные размеры: 97х93x22 мм. Монтаж на DIN-рейку без дополнительных аксессуаров. Для настенной установки модулей опционально доступны корпуса M200-SMB и M200E-PMB (приобретаются отдельно!)

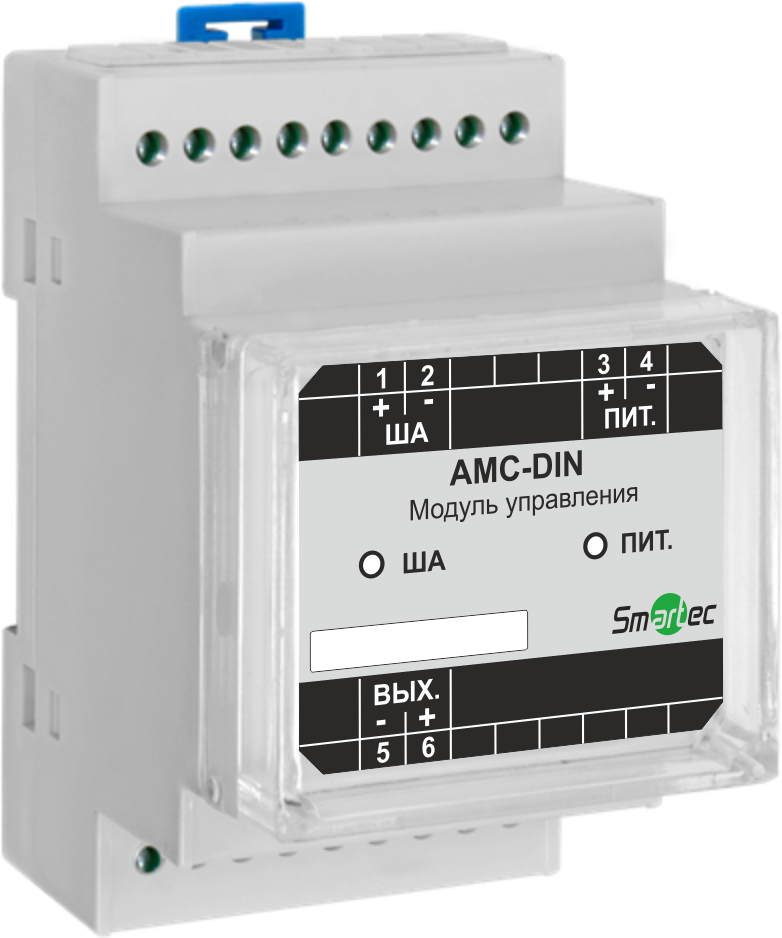

Адресный модуль управления с контролем линии. Корпус на DIN рейку.
Адресный модуль управления подключается к двухпроводной адресной линии ППКиУ Vesta и предназначен для питания и управления световыми и звуковыми оповещателями, электрическими приводами и соленоидами, пиропатронами, с контролем линии на обрыв и КЗ.
Максимальная нагрузка подключенных оповещателей:

-при питании от внешнего источника питания -2000мА.

Адресный Модуль командный, одно реле 2-е группы контактов, 24 В (DC), шлейф MAPNET2. (СНЯТО С ПРОИЗВОДСТВА)

Адресный Модуль мониторный, 1 контролируемый вход, для шлейфа MAPNET2/IDNet. Питание по шлейфу

Адресный интерфейсный модуль для подключения неадресных 2-х/4-х проводных извещателей, накладной монтаж. 2 радиальных или 1 кольцевой шлейф. Контроль КЗ, обрыва неадресных шлейфов. 1 красный светодиодный индикатор тревоги. Питание от внешнего источника. Диапазон напряжения питания: 15...33 VDC. Габаритные размеры: 126х126х71 мм. Диапазон рабочих температур: -20...+55 °С. Степень защиты IP54. В комплекте корпус для накладного монтажа.

Изолятор адресной линии ППКиУ Vesta. Монтаж на стену IP30.
Изолятор адресной линии используется в двухпроводной адресной линии ППКиУ Vesta и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания.
Максимальное количество изоляторов в шлейфе до 20 шт.

Адресный Модуль командный оповещения, 1 контролируемый выход, 24 В (DC), шлейф MAPNET2.

Адресный Модуль мониторный влагозащищенный, 1 контролируемый вход, для шлейф MAPNET2/IDNet. Питание по шлейфу

Адресный интерфейсный модуль для подключения неадресных 2-х/4-х проводных извещателей, установка на DIN-рейку. 2 радиальных или 1 кольцевой шлейф. Контроль КЗ, обрыва неадресных шлейфов. 1 красный светодиодный индикатор тревоги. Питание от внешнего источника. Диапазон напряжения питания: 15...33 VDC. Габаритные размеры: 110х110х48 мм. Диапазон рабочих температур: -20...+55 °С. Степень защиты IP30. Для накладного монтажа требуется дополнительно приобрести корпус FLM-IFB126-S.

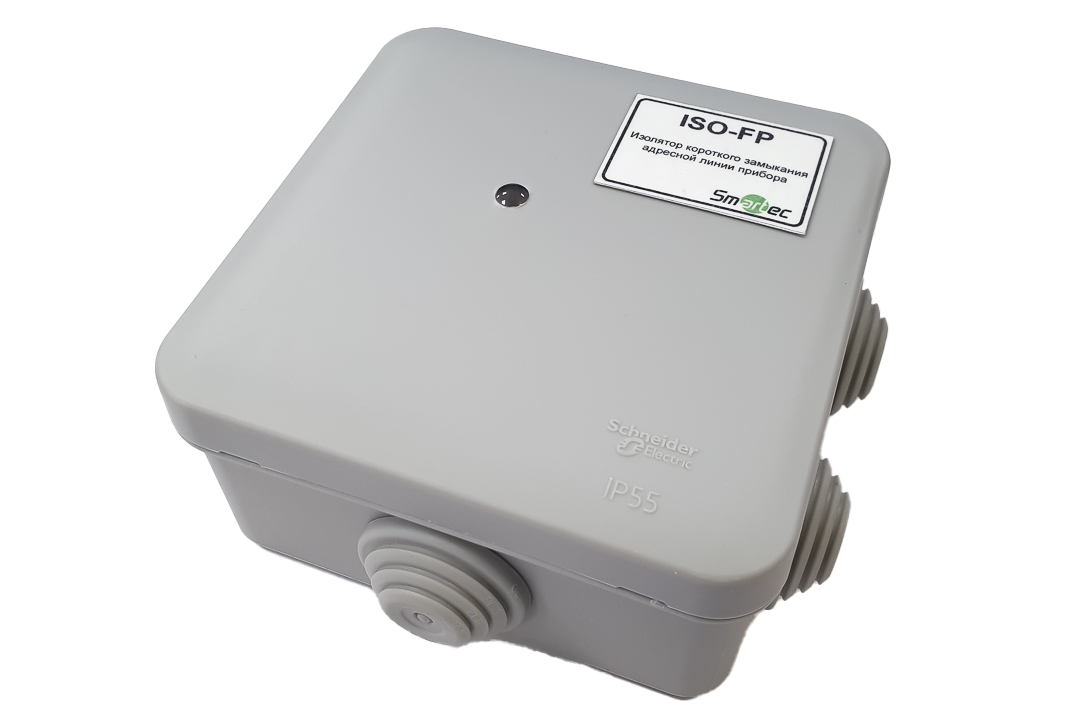

Т-образный изолятор линии ША. Монтаж на стену IP54
Изолятор адресной линии используется в двухпроводной адресной линии ППКиУ Vesta и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания.

Изолятор адресной линии ППКиУ Vesta. Корпус на DIN рейку.
Изолятор адресной линии используется в двухпроводной адресной линии ППКиУ Vesta и служит для изолирования короткозамкнутых участков с последующим автоматическим восстановлением после пропадания короткого замыкания.
Максимальное количество изоляторов в шлейфе до 20 шт.

Адресный Модуль контроля неадресных датчиков, 1 вход, 24 В (DC), шлейф MAPNET2. (СНЯТО С ПРОИЗВОДСТВА)

Адресный Модуль командный, 1 релейный выход, для шлейфа MAPNET2/IDNet. Реле 24В (DC) 2А. Питание по шлейфу
