Модули входов / выходов

Изолятор короткого замыкания для адресных шлейфов, монтаж на DIN-рейку. Совместим как с кольцевыми, так и с радиальными адресными шлейфами. Встроенный индикатор активности. Диапазон рабочих напряжений 16...28 VDC. Диапазон рабочих температур -10...+55 °С. Габаритные размеры: 78х45,3х28,5 мм.

Адресный модуль подключения 1 шлейфа неадресных 2-х проводных извещателей. Монтаж на DIN-рейку. Адресация настраивается с помощью ручного программатора P-9910B-RU. 1 релейный выход 30VDC/2A, питание от внешнего источника, модуль занимает 1 адрес в шлейфе, контроль линии на КЗ и обрыв, индикация состояния неадресного шлейфа (красный/желтый LED). Диапазон рабочих напряжений 20...28 VDC. Габаритные размеры: 85,3х78х33 мм. Диапазон рабочих температур: -10...+55 °С. Степень защиты IP30.

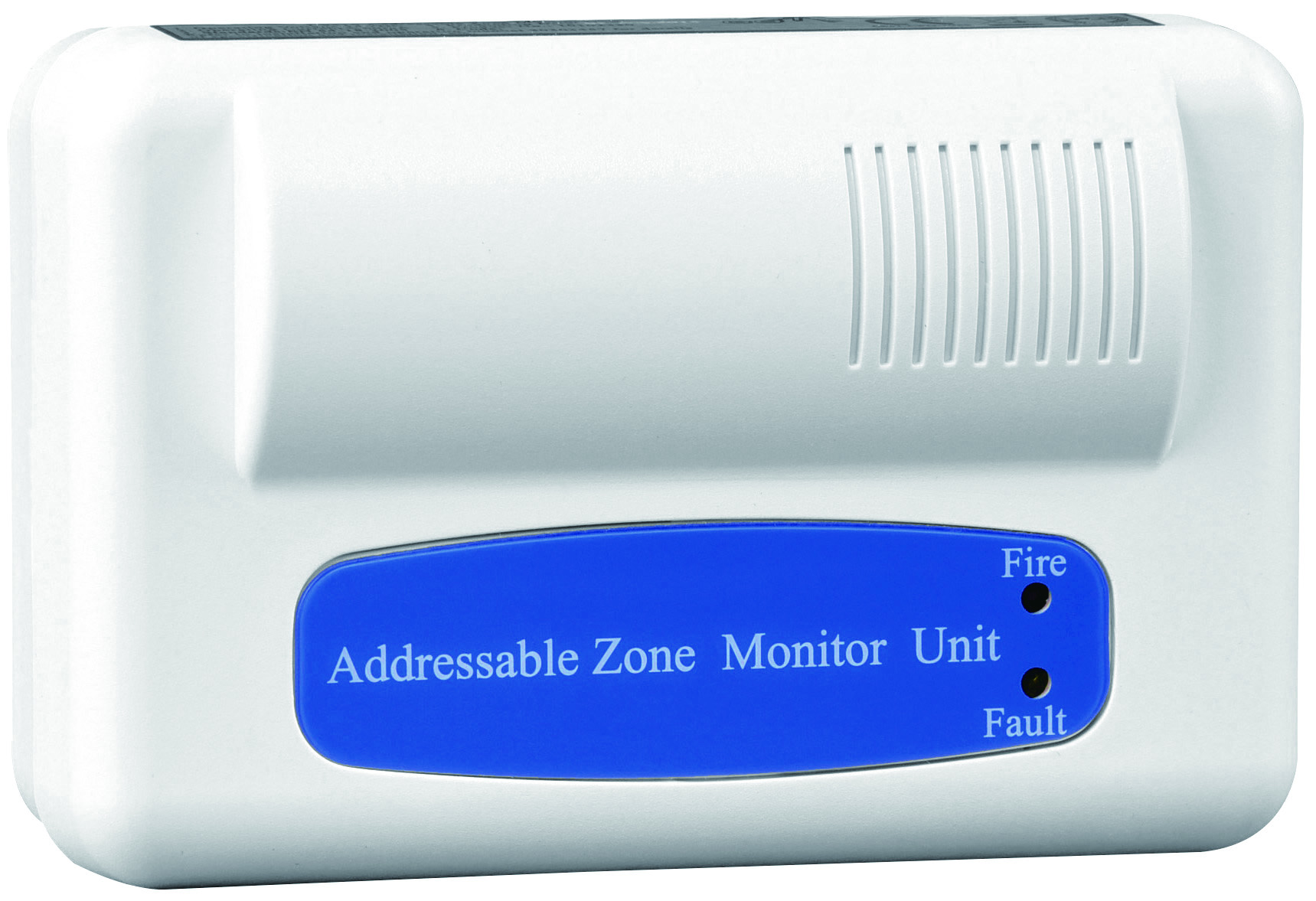

Адресный модуль подключения 1 шлейфа неадресных 2-х проводных извещателей. Также модуль может использоваться для контроля сигнала типа "сухой контакт". Адресация настраивается с помощью ручного программатора P-9910B-RU. Питание от внешнего источника, модуль занимает 1 адрес в шлейфе, контроль линии на КЗ и обрыв, индикация состояния неадресного шлейфа (красный/желтый LED). Диапазон рабочих напряжений 16...28 VDC. Габаритные размеры: 120х80х43 мм. Диапазон рабочих температур: -10...+50 °С. Степень защиты IP30. Для бокового ввода кабеля необходимо дополнительно приобрести корпус B-9310-RU.

Адресный модуль подключения двухпроводных неадресных извещателей. Питание от шлейфа, НО/НЗ, контроль 4 состояний входа (открыт, пассивен, активен, КЗ) модуль занимает 1 адрес в шлейфе. В комплекте корпус для накладного монтажа IO-2BOX и набор необходимых сопротивлений. Габаритные размеры: 175х124х51 мм. Диапазон рабочих температур: -5...+40. Степень защиты IP40

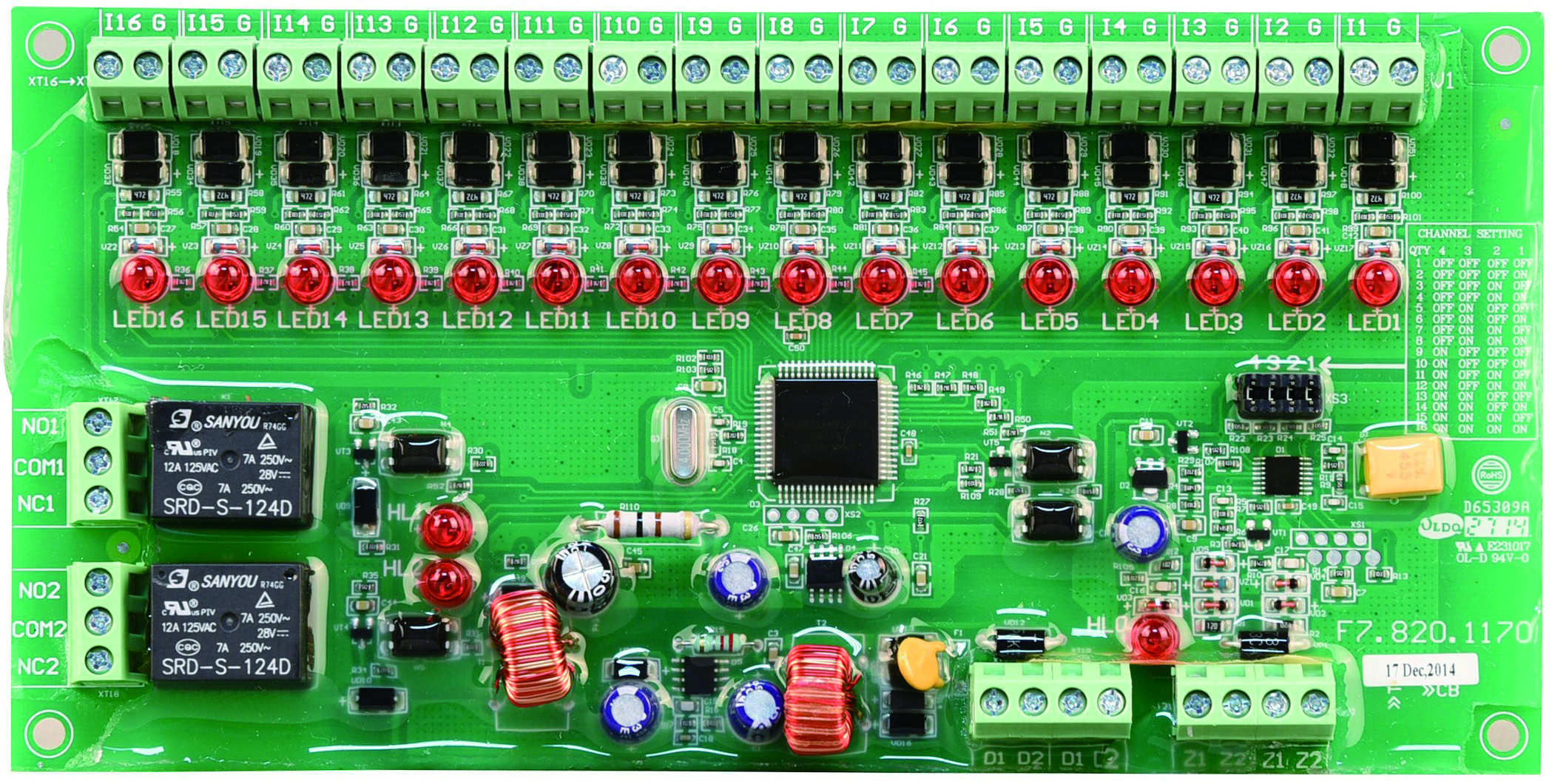

Адресный модуль на 16 входов и 2 релейных выхода (220VAC/2A). Адресация с помощью ручного программатора P-9910B-RU. Питание от внешнего источника, модуль занимает 3-18 адресов в шлейфе, индикация состояний входов/выходов. Диапазон рабочих напряжений 20...28 VDC. Габаритные размеры: 200х100х20 мм. Диапазон рабочих температур: -10...+50 °С.

Адресный модуль управления AMС-42-DIN используется в адресной линии "ША" для управления техническими средствами противопожарной автоматики (клапанами дымоудаления, огнезадерживающими клапанами, шкафами управления и т.д.), которые подключаются к двум его выходам. Максимальная нагрузка каждого – 5 А. Кроме того, модуль осуществляет мониторинг четырех входов. К каждому входу может быть подключен шлейф с 3 неадресными НО-извещателями или 10 неадресными НЗ-извещателями. Одновременное включение в один шлейф извещателей разных типов не допускается. Монтируется AMС-42-DIN на DIN-рейку, тип корпуса ME35 PHOENIX CONTACT. Может устанавливаться в шкафах управления системами противопожарной автоматики.
бывший SF-AMC1-42-DIN

Адресный модуль AMZ-NO предназначен для формирования адреса и опроса шлейфа с дымовыми/тепловыми извещателями или любыми контактными датчиками, имеющими собственное токопотребление, с нормально-разомкнутыми контактами. С помощью модуля AMZ-NO неадресная линия подключается в адресную линию "ША". Причем ее длина может достигать 50 м.
Модуль позволяет формировать сигнал «ВНИМАНИЕ» при срабатывании одного извещателя и сигнал «ПОЖАР» при срабатывании двух извещателей.
сухими" контактами.
Максимальное количество модулей в адресной линии 75 шт.
Питание от адресной линии ППКиУ Vesta.

Адресный Модуль на один релейный выход 220В или 24В 8А, шлейф IDNet. Питание по шлейфу.

Адресный Модуль для подключения 2/4-х проводных неадресных датчиков по классу B(луч), один контролируемый вход, шлейф MAPNET2/IDNet. Питание отдельно 24 В (DC)

Транспондер ESSERBUS на 12 релейных выходов, 30VDC/1A. 11 реле является свободно программируемыми, а 12-е работает только в режиме Н.О., длина линии связи от реле до периферии 1000м. Питание от шлейфа или от дополнительного БП. Опционально транспондер может быть оснащён изолятором КЗ 788612. Диапазон рабочих напряжений 10...28 VDC. IP40. Диапазон рабочих температур -10...+50 °С. Габаритные размеры: 150х82х20 мм. Корпус транспондера 788600 заказывается отдельно! До 31 транспондера в одном кольцевом шлейфе. До 100 транспондеров на панель. Занимает 1 адрес в шлейфе.
