Модули входов / выходов

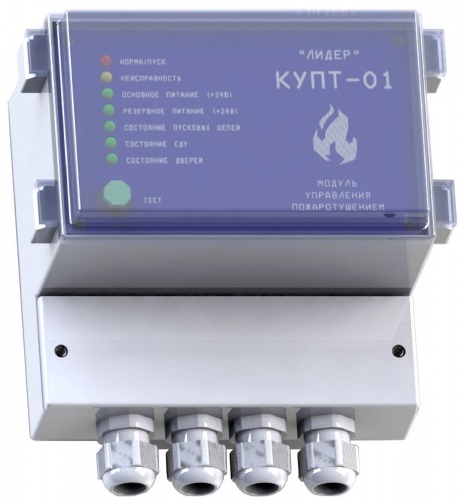

Адресный модуль управления системами порошкового или газового пожаротушения, а также тушения тонкораспылённой водой. 2 ввода внешнего питания – основной и резервный; 4 выхода для подключения модулей порошкового, газового и водяного (ТРВ) пожаротушения; контроль входов и пусковых цепей на обрыв; 7 светодиодных индикаторов статуса. Диапазон рабочих напряжений 20...28В. IP65. Диапазон рабочих температур -30...+60 °С. Габаритные размеры: 165х158х121 мм. Занимает 1 адрес в шлейфе.

Адресный модуль контроля и управления одноканальный. Питание от адресного шлейфа, 1 релейный выход без контроля, 1 вход с контролем на КЗ и обрыв,  коммутирующая способность релейного выхода: 8А/250В. Диапазон рабочих напряжений от АШС 16...32В. IP65. Диапазон рабочих температур -30...+60 °С. Габаритные размеры: 165х158х121 мм. Занимает 1 адрес в шлейфе.

Адресный модуль контроля и управления двухканальный. Питание от адресного шлейфа, 2 релейных выхода без контроля, 2 входа с контролем на КЗ и обрыв,  коммутирующая способность релейных выходов: 8А/250В. Диапазон рабочих напряжений от АШС 16...32В. IP65. Диапазон рабочих температур -30...+60 °С. Габаритные размеры: 165х158х121 мм. Занимает 1 адрес в шлейфе.

Адресный модуль для подключения неадресных 2-х проводных извещателей. 2 ввода внешнего питания – основной и резервный;  4 входа для подключения пороговых шлейфов; Максимальный ток в одном неадресном шлейфе не более 150 мА; 8 светодиодных индикаторов статуса. Диапазон рабочих напряжений 20...28В. IP65. Диапазон рабочих температур -30...+60 °С. Габаритные размеры: 165х158х121 мм. Занимает 1 адрес в шлейфе.

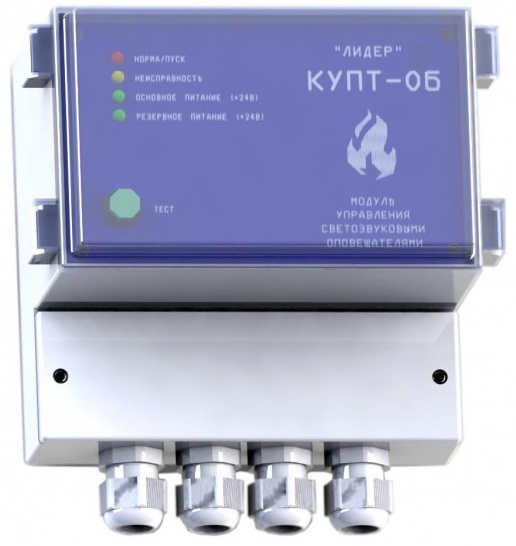

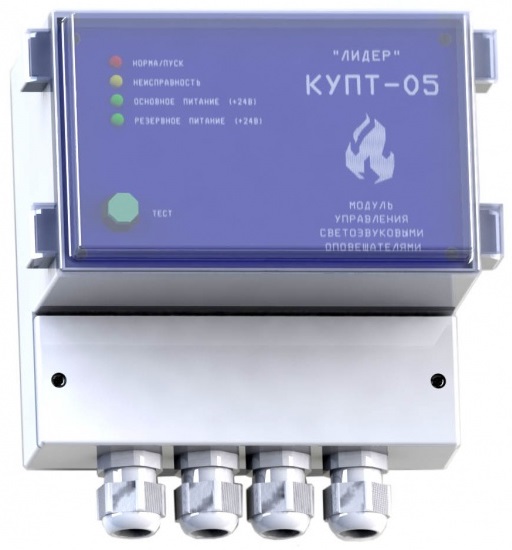

Адресный модуль управления устройствами оповещения четырёхканальный. 2 ввода внешнего питания – основной и резервный;  4 выхода с контролем линии для подключения четырех групп устройств оповещения; Максимальный ток в каждом выходе не более 0,5 А; Постоянное напряжение на каждом управляющем выходе: от 20 до 28 В. 4 светодиодных индикатора статуса. Диапазон рабочих напряжений 20...28В. IP65. Диапазон рабочих температур -30...+60 °С. Габаритные размеры: 165х158х121 мм. Занимает 1 адрес в шлейфе.

Адресный модуль управления противопожарным оборудованием 24В. Управление приводами клапанов любых типов; 2 ввода внешнего питания – основной и резервный; 1 релейный выход с контролем, 4 входа с контролем на КЗ и обрыв, коммутирующая способность релейного выхода: 8А/250В. Диапазон рабочих напряжений 20...28В. IP65. Диапазон рабочих температур -30...+60 °С. Габаритные размеры: 165х158х121 мм. Занимает 1 адрес в шлейфе.

Адресный модуль управления противопожарным оборудованием 220В. Управление приводами клапанов любых типов; 2 ввода внешнего питания – основной и резервный; 1 релейный выход с контролем, 4 входа с контролем на КЗ и обрыв, коммутирующая способность релейного выхода: 8А/250В. Диапазон рабочих напряжений 20...28В. IP65. Диапазон рабочих температур -30...+60 °С. Габаритные размеры: 165х158х121 мм. Занимает 1 адрес в шлейфе.

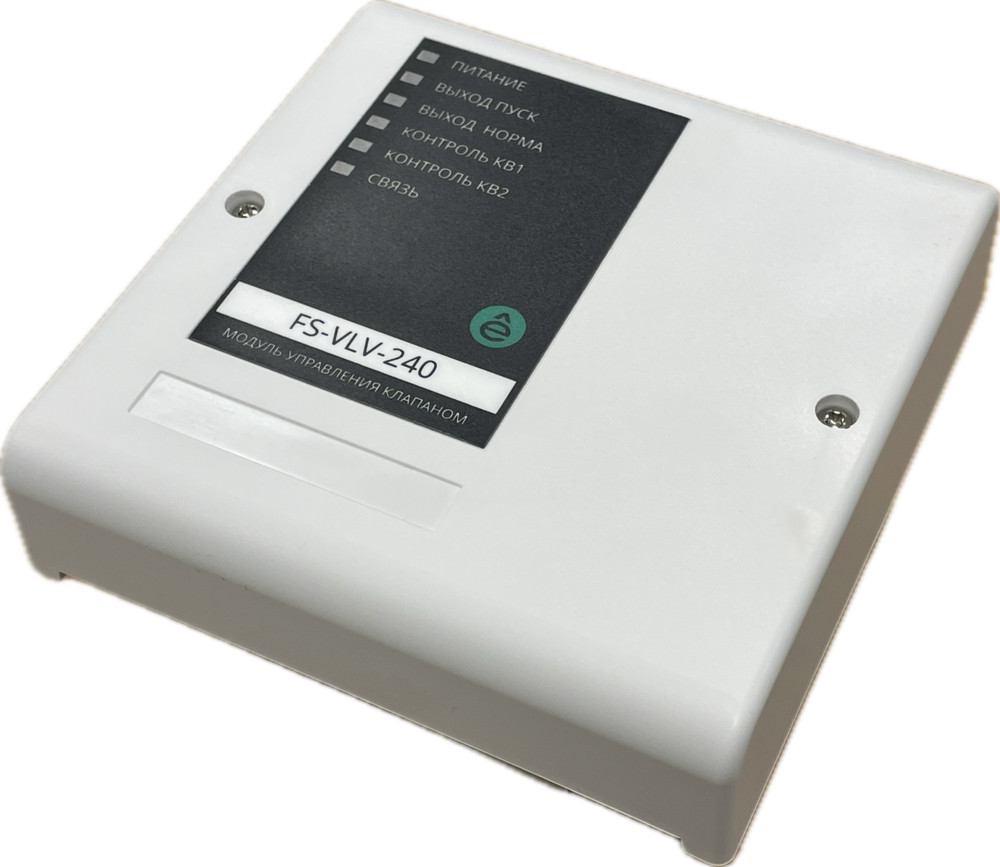

Адресный модуль управления клапаном 240В. Модуль работает только с ППКУП SystemeFS-7600. Контроль цепей управления выходов на обрыв и КЗ, определение положения заслонки клапана по состоянию концевых выключателей, возможность подключения кнопки ручного управления приводом клапана. Суммарная коммутирующая способность выходов 230в/1,8 A , встроенный изолятор КЗ. Занимает 5 адресов в шлейфе. Диапазон рабочих напряжений 18...32 VDC. Диапазон рабочих температур -20...+60 °С. Габаритные размеры: 137х137x40 мм. IP40. Монтаж накладным способом или на DIN-рейку. Для повышения степени защиты до IP65 необходимо отдельно приобрести корпус FS-BOX200.

Адресный модуль расширения на 8 зон (входов). Монтаж на стену IP54
Адресный модуль расширения на 8 входов подключается в адресную линию ППКиУ Vesta и применяется для контроля не адресных извещателей/датчиков с НЗ или НО сухими контактами (не токопотребляющими).
Контроль подключенной линии на обрыв и КЗ.
Питание от адресной линии ППКиУ Vestа

Адресный модуль управления на 4 контролируемых выхода. Монтаж на стену IP54
Адресный модуль управления подключается в адресную линию ППКиУ Vesta и применяется для управления техническими средствами пожарной автоматики или исполнительными устройствами. Количество управляемых выходов - 4 шт. (с нагрузкой до 5А каждый).
Обеспечивает контроль выхода линии управления с подключенным к ней исполнительным устройством по схеме "нормально-разомкнутая цепь" на обрыв, КЗ и пропадание питания.
Питание от адресной линии ППКиУ Vesta.
