SM172EDM2800 от «Систэм Электрик» – дискретный модуль входов/выходов для ПЛК и интеллектуальных реле SystemePLC

Компактные модули расширения продуктовой линейки SM172E от российской компании «Систэм Электрик» (Systeme Electric) предназначены для увеличения количества каналов ввода/вывода программируемых логических контроллеров (ПЛК) серии SystemePLC S172 и интеллектуальных реле (ИР) SystemePLC SR2. Модель SM172EDM2800 представляет собой модуль для ПЛК / ИР с 28 дискретными входами/выходами (16 входов DI, 12 выходов DO) и напряжением питания 24 В постоянного тока. Это устройство имеет сертификат соответствия требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств», потребляет не более 10 Вт, защищено по классу IP20 и стабильно работает при температурах от -20 до +55 °С.

Семейство SystemePLC включает ПЛК S172, интеллектуальные реле SR1/SR2 и модули входов/выходов SM172E, востребованные для решения задач автоматизации технологических процессов в системах ОВиК, на производстве машин и механизмов, а также в других сферах промышленности. Функционал ПЛК обеспечивает сбор информации от датчиков, управление исполнительными механизмами, обработку сигналов и реализацию логических алгоритмов в соответствии с загруженной пользовательской программой. Интеллектуальные реле используются для решения простых и/или повторяющихся задач в областях, где требуется базовое логическое управление без сложных алгоритмов и минимизация стоимости оборудования. С помощью модулей для ПЛК и ИР максимальное суммарное количество каналов ввода/вывода может быть увеличено до 224.

Дискретный модуль SM172EDM2800
Все ПЛК SystemePLC S172 имеют 8 дискретных входов (DI), 8 дискретных выходов (DO), 8 аналоговых входов (AI) и 4 аналоговых выхода (AO). В зависимости от модели, общее число входов/выходов, предусмотренных у интеллектуальных реле SystemePLC SR2, составляет 12 либо 28. При этом устройства S172 и SR2 позволяют подключить до 7 модулей расширения. Каждый модуль для ПЛК / ИР SM172EDM2800 добавляет к имеющимся интерфейсам 16 дискретных входов (DI) с напряжением питания 24 В постоянного тока и 12 дискретных выходов (DO) релейного типа. Входы DI предназначены для подключения датчиков и других устройств с выходным сигналом в виде замыкающего/размыкающего контакта («сухой контакт») или выходом типа «открытый коллектор», а выходы DO обеспечивают двухпозиционное управление (Вкл./Выкл.) исполнительными устройствами.

Широкий выбор модулей ввода/вывода
Наряду с дискретной моделью SM172EDM2800, для расширения функционала ПЛК и ИР продуктовая линейка SystemePLC включает 2 модуля смешанного типа (SM172EMIO1000, SM172EMIO2800), 4 дискретных устройства (SM172EDM1600, SM172EDM0800, SM172EDM0810, SM172EDM0800P7) и аналоговое решение (SM172EAM0800). Между собой модели различаются типом и количеством внешних интерфейсов. В частности, смешанный модуль для ПЛК и ИР SM172EMIO1000 имеет 4 дискретных входа DI с напряжением питания 24 В постоянного тока, 2 дискретных релейных выхода DO, 2 аналоговых входа AI и 2 аналоговых выхода AO.

Конструктивные особенности модулей для ПЛК/ИР

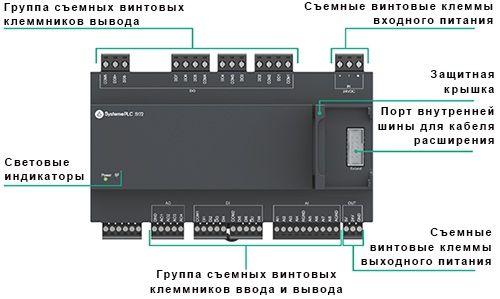

Корпус моделей SM172E рассчитан на установку в шкаф управления на DIN-рейку под пластрон глубиной от 46 мм. Все устройства данной серии оборудованы съемными винтовыми клеммниками ввода/вывода и клеммами входного/выходного питания. На передней панели модуль для ПЛК имеет светодиодные индикаторы и защитную крышку, под которой находится порт внутренней шины для подключения к ПЛК или ИР с помощью несъемного провода или опционального съемного кабеля расширения (SM172C1000) длиной 1 м. Стоит отметить, что данный кабель также подходит для связи модулей между собой на разных уровнях в шкафу управления.
