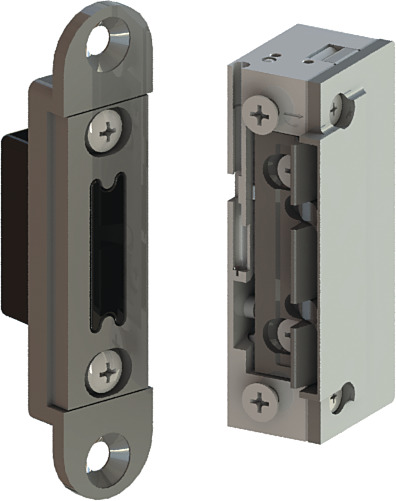

Уличная дверная защелка effeff 16W нормально закрытого типа с переставляемым язычком FaFix



Нормально-закрытая защелка серии 16W марки effeff – это компактная модель, которая предназначена для применения в уличных условиях. Ее корпус специально обработан для защиты от коррозии, а катушка электромагнита имеет дополнительную защиту от воздействия влажности и воды. В серию входят защелки, оснащенные контактом для мониторинга положения двери и имеющие возможность механической разблокировки, кроме того, каждая защелка дверная из этого модельного ряда снабжена переставляемым язычком (FF, FaFix) и диодом для защиты от повреждающих электрических импульсов. effeff 16W могут запитываться от источников переменного и постоянного тока, имеющих напряжение 10-24 В.

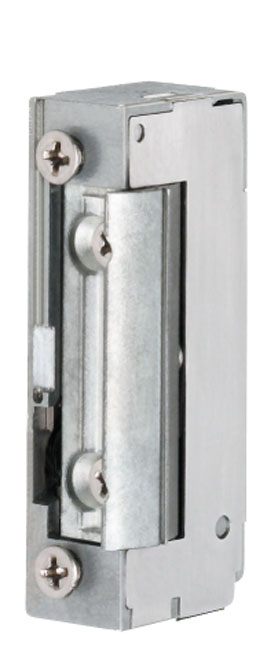

Уличная электромеханическая защелка дверная effeff 16WЭлектромеханические защелки (ЭМЗ) – электрически управляемые устройства для блокирования/разблокирования дверей, оснащенных замком с косым ригелем. Как правило, эти устройства монтируются в дверную раму, а механический замок (точнее, его ригель) является их ответной частью. При этом если язычок замка связан через коромысло с его цилиндром, то ригель может быть втянут поворотом ключа. В стандартном случае точка прохода, где установлена защелка дверная, изнутри оснащается нажимной ручкой, а снаружи неподвижной. Таким образом, изнутри дверь можно открыть в любое время, нажав на ручку замка, а снаружи вход возможен только при наличии ключа или карты. В этом случае механические свойства дверного замка также полностью сохраняются и для обеспечения надежности его можно запирать с помощью ключа.

Принцип работы нормально-закрытых ЭМЗ
НЗ защелка удерживает дверь в заблокированном состоянии до тех пор, пока на нее не будет подано питающее напряжение. Концы обмотки электромагнита effeff 16W выведены на клеммы, через которые защелка дверная подключается к плате коммутации системы контроля доступа или к кнопке «выхода». При подаче напряжения на электромагнит, якорь защелки притягивается к сердечнику, и закрепленный на якоре язычок разблокирует выдвинутый косой ригель механического замка, установленного на двери. При снятии напряжения пружина возвращает поворотный элемент в положение «закрыто» и дверная защелка блокирует ригель замка.

Возможность установки на право- и левосторонние двери
По своей конструкции электромеханическая защелка 16W является симметричным устройством и может устанавливаться на двери, открывающиеся как в правую, так и в левую сторону. Чтобы определить направление открытия двери, нужно встать с той стороны, где видны накладные дверные петли, и посмотреть, в какую сторону движется дверное полотно. За счет своей симметричной конструкции, эта защелка дверная может использоваться и для установки в горизонтальном положении.

Функция FaFix для горизонтальной регулировки положения язычка
effeff 16W оснащены запирающим язычком с функцией FaFix: язычок защелки можно переставлять относительно ее корпуса на расстояние до 2 мм при шаге 1 мм. За счет этого защелка дверная позволяет корректировать зазор между ригелем ответной части и ее блокирующим элементом. Благодаря такой регулировке, можно легко компенсировать небольшие перекосы дверного полотна, возникающие во время эксплуатации дверной конструкции, не демонтируя запорные устройства.

Защита от повреждающих электрических импульсов
Нормально-закрытая электромеханическая защелка 16W разблокирует замок при подаче напряжения на электромагнит, что в условиях офисов и различных предприятий происходит довольно часто. При снятии или подаче напряжения питания в обмотке катушки устройства возникает обратный ток, который может вызвать искрение на контактах реле и со временем вызвать их повреждение. Чтобы избежать негативных последствий переходных процессов, защелка дверная оснащена биполярным диодом, который встраивается в электрическую цепь параллельно электромагнитной катушке и защищает управляющее реле контроллера от повреждающих электрических импульсов.

Обеспечение контроля положения двери
ЭМЗ данной серии имеют опцию мониторинга положения двери, необходимую для систем контроля доступа. Для этого защелка дверная effeff оснащена специальным контактом (RR), который является беспотенциальным переключателем и приводится в действие рычажком под давлением косого ригеля замка. Благодаря тому, что при регулировке FaFix рычаг контакта перемещается вместе с внешней частью защелки, функция контроля состояния двери доступна в любом его положении.

Надежность в эксплуатации и низкое энергопотребление
Установка защелки в неподвижную часть дверной конструкции позволяет избежать соединения кабеля между дверным полотном и рамой – самого уязвимого места при использовании электромеханического замка. Это снижает требования к механическим параметрам кабеля и практически исключает необходимость его ремонта во время эксплуатации. Фиксируя и разблокируя механические замки, защелка дверная 16 W потребляет небольшое количество электроэнергии, благодаря незначительному перемещению поворотного элемента и отсутствию трения его о выдвинутый ригель дверного замка.

Технические характеристики на защелки дверные effeff 16W

Параметры

Значения

Напряжение

10-24 В пост./перем. тока

Номинальное потребление тока

280 мА при12 В пост. тока

560 мА при 24 В пост. тока

250 мА при 12 В перем. тока

500 мА при 24 В перем. тока

Номинальное сопротивление

43 Ом

Отпирание при нагрузке в режиме работы от переменного тока

160 Н

Отпирание при нагрузке в режиме работы от постоянного тока

35 Н

Предел прочности

5000 Н

Защитный диод

Биполярный встроенный

Диапазон перемещения FaFix

2 мм

Регулировка запорной планки

2,5 мм

Глубина захвата язычка

5,5 мм

Размеры

75 х 20,5 х 28 мм

Класс защиты

IP54

Диапазон рабочих температур

- 20…+40°С

Основные технические характеристики и цены на защелки дверные effeff 16W, а также на другие защелки этой марки приведены в подразделе «дверные защелки» каталога оборудования для СКУД. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов компании «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техническая поддержка клиента в период выбора, инсталляции, гарантийного и сервисного обслуживания оборудования.

Для получения дополнительной информации на effeff 16W и другие защелки дверные этой марки обращайтесь по эл. почте armosystems@armo.ru или по телефонам: (495) 787-3342, 937-9057 в отдел продаж компании «АРМО-Системы», являющейся официальным российским дистрибьютором оборудования effeff, либо в региональные офисы «АРМО»:
