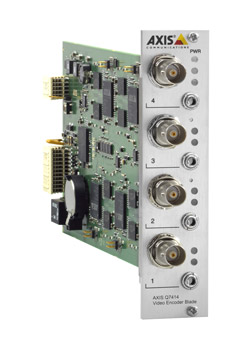

Четырехканальный видеокодер AXIS Q7414 Blade с разрешением D1, кодеками H.264/MJPEG и детектором звука
 Стоечные видеокодеры Q7414 компании Axis Communication предназначены для оцифровки и сжатия видеосигнала от аналоговых камер и их интеграции в IP-видеосистемы. Они имеют 4 видео- и аудиоканала, поддерживают двунаправленную передачу звука и могут транслировать несколько видеопотоков по каждому каналу со скоростью 25 к/с и разрешением до D1 (720×576 пикс). Данный видеокодер предусматривает управление PTZ-функциями 25 моделей поворотных камер различных производителей и настройку параметров изображения. Доступ к видео возможен при помощи веб-браузера или ПО AXIS Camera Station. AXIS Q7414 Blade имеет детекторы движения и звука, входы/выходы тревоги для подключения внешних охранных датчиков и исполнительных устройств.
Как и другие видеокодеры компании Axis Communication, AXIS Q7414 Blade предназначен для работы в составе гибридных систем видеонаблюдения на базе аналогового и сетевого оборудования. Он преобразует видеосигналы, полученные от аналоговых камер (в том числе и поворотных моделей с функциями панорамирования, наклона и масштабирования), в цифровую форму и передает их по сети. Благодаря открытой архитектуре, видеокодер совместим с аналоговыми PTZ-камерами таких производителей, как American Dynamics, Bosch, Panasonic, Pelco, Samsung, Sony и др. При использовании Q7414 с 19-дюймовой стойкой форм-фактора 4U – AXIS Q7900, вмещающей до 14 видеокодеров, в видеосистему можно подключить до 56 аналоговых камер.
Оптимизация видеопотока под пропускную способность сети
Транслировать многопотоковое видео по сети AXIS Q7414 может в форматах H.264 и Motion JPEG с разрешением до 720×576 пикселей (D1) и фреймрейтом 25 к/с. Видео в формате MJPEG имеет самое высокое качество и удобен для покадрового просмотра, например, при помощи программного компонента AXIS Media Control. Видеопоток в H.264 видеокодер может оптимизировать под пропускную способность канала и минимизировать нагрузку на сеть. Более того, изображение в формате H.264 может передаваться Q7414 не только отдельным клиентам (режим Unicast), но и неограниченному числу адресатов (режим Multicast).
Двунаправленная передача аудио по 4 каналам
AXIS Q7414 имеет четыре входа/выхода для передачи аудиосигналов в режиме однонаправленной (симплекс) или двунаправленной (дуплекс) трансляции с использованием аудиокодеков AAC LC/G.711/G.726. В симплексном режиме видеокодер может передавать голосовые сообщения с микрофона оператора на активный динамик, находящийся в зоне видеоконтроля. Дуплексная технология позволяет одновременно принимать и передавать аудиосигналы, например, осуществлять двустороннюю аудиосвязь между оператором и людьми, находящимися в секторе видеонаблюдения. Кроме того, эти видеокодеры способны транслировать записанные аудио-ролики в режиме реального времени. Встроенный в Q7414 источник фантомного питания с регулируемым уровнем усиления аудиосигнала допускает использование не только динамических, не требующих питания, но и электретных микрофонов.
Усовершенствованная система детекции
Благодаря наличию аппаратного детектора движения, видеокодер способен обнаруживать перемещение в зоне видеоконтроля и, при необходимости, активировать исполнительное устройство. Возможна установка до 10 областей детекции в кадре с различными параметрами: чувствительность, размер объекта и т.д. А внутри заданной зоны оператор может задать один или несколько секторов, в которых движение обнаруживаться не будет. В дополнение к видеодетектору, Q7414 оснащен и детектором звука. Чтобы исключить ложное срабатывание на аудио-активность в зоне установки микрофона, видеокодер предоставляет возможность регулировки чувствительности аудиодетектора (100 уровней). Внешние охранные датчики и исполнительные устройства можно подключать к Q7414 через входы/выходы тревоги.
Управление аналоговыми поворотными камерами
Через порты RS-485/RS-422 видеокодер позволяет подключить приемники телеметрии 25 моделей поворотных аналоговых камер различных производителей, управление PTZ-функциями которых будет осуществляться удаленно, как и назначение предустановленных положений камер, туров патрулирования, очередности управления панорамированием, наклоном и масштабированием и т.д. Кроме того, управлять PTZ-камерами через видеокодер можно при помощи многофункционального пульта управления AXIS T8310 с трехосевым джойстиком, клавиатурой, поворотным переключателем и 3 USB-портами.
Открытая архитектура AXIS Q7414 и возможность выбора ПО
Доступ к цифровому видео и настройкам видеокодера возможен через интерфейсы стандартного веб-браузера (Internet Explorer или Firefox) или специального программного обеспечения, например, AXIS Camera Station, которое предназначено для осуществления видеонаблюдения в режиме реального времени, записи, поиска, воспроизведения видео и т.д. Благодаря наличию открытого программного интерфейса API и соответствию стандарту ONVIF, данные видеокодеры могут работать под управлением ПО сторонних производителей, например, Milestone XProtect, Smartec NetStation и др.
Реакции Q7414 на события тревоги
В случае возникновения нештатных ситуаций, например, обнаружения несанкционированного перемещения в зоне видеонаблюдения, попыток воздействия на камеру, а также при сетевых сбоях, временном отсутствии видеосигнала или напряжения питания, – видеокодер автоматически (или по сигналу оператора) может отправить сообщение на электронную почту, загрузить тревожное видео на серверы HTTP, TCP или FTP, записать пред- и посттревожные видеопоследовательности в видеобуфер, активировать систему доступа в здание/офис и т.д. Для каждого канала видеокодер позволяет выбрать до 10 типов реагирования на тревожное событие, 4 из которых настраиваются на загрузку тревожного видео.
Широкие возможности настройки качества изображения
Перед кодированием AXIS Q7414 предусматривает возможность регулирования таких параметров, как контрастность, яркость, насыщенность и цветность изображения, благодаря чему обеспечивается его высокое качество. В дополнение к этому, видеокодеры имеют функцию Offset Adjustment, при помощи которой регулируется горизонтальная / вертикальная синхронизация для устранения темных границ изображения. Также видеокодер поддерживает технологию сглаживания (Anti-aliasing), которая минимизирует искажения видеосигнала и позволяет избежать мерцания изображения, потери мелких деталей в кадре и т.д.
Технические характеристики на видеокодеры AXIS Q7414 Blade
| Параметры |
Значения |
|
Количество каналов: |
4 |
|
Используемые видеокодеки: |
H.264, MJPEG |
|
Разрешение: |
От 720х576 пикс. (D1) до 176х144 |
|
Частота кадров: |
25 к/с (H.264/MJPEG, при любом разрешении) |
|
Потоковое видео: |
3 потока одновременно в форматах H.264 и/или MJPEG при 25 к/с на канал; большее количество потоков – при ограничении по частоте кадров или разрешению;
регулируемые частота кадров и полоса пропускания канала;
VBR/CBR H.264 |
|
Возможные настройки: |
Степень сжатия, цвет, яркость и контрастность изображения; поворот: 90°, 180°, 270°; форматное соотношение; зеркальное отображение; наложение текста и картинки; приватное маскирование; фильтр деинтерлейса; терминация видео, функция сглаживания Anti-aliasing |
|
Управление PTZ: |
100 предварительных настроек, режим патрулирования, очередность управления функциями PTZ; поддержка Windows-совместимых джойстиков |
|
Передача аудио: |
Полный дуплекс |
|
Формат аудио: |
Вход: AAC LC 8 или 16 кГц 8-64 кбит/с; G.711 PCM 8 кГц 64 кбит/с; G.726 ADPCM 8 кГц 32 или 24 кбит/с;
Выход: G.711 PCM 8 кГц 64 кбит/с, μ-law 16 кГц 128 кбит/с; G.726 ADPCM 8 кГц 32 или 24 кбит/с |
|
Аудиовход/выход видеокодера: |
Внешний вход для микрофона или линейный вход / выход линейного уровня; фантомное питание;
4×3,5 мм (jack) |
|
Подключение к сети: |
10Base-T/100Base-TX/1000Base-T |
|
Поддерживаемые сетевые протоколы: |
IPv4/v6, HTTP, HTTPS, QoS layer 3 DiffServ, FTP, SMTP, Bonjour, UpnP, SNMPv1/v2c/v3(MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS |
|
Системная интеграция: |
Открытый API, включая AXIS VAPIX® и AXIS Camera Application Platform;
ONVIF;
AXIS Video Hosting System (AVHS) c функцией One-click |
|
Сетевая безопасность: |
Защита паролем; фильтрация IP-адресов; шифрование по протоколу HTTPS; сетевая аутентификация по стандарту IEEE 802.1X; цифровая аутентификация; журнал регистрации доступа пользователей |
|
Процессоры и память: |
4×ARTPEC-3;
4×RAM: 256 Мб;
4×Flash: 128 Мб |
|
Алгоритмы реакции видеокодера на тревоги: |
Загрузка файла на FTP; уведомления по электронной почте, HTTP и TCP; предустановки PTZ; активация внешнего выхода; воспроизведение аудио; буферизация пред- и пост-тревожного видео |
|
Видеовходы: |
4×BNC |
|
Входы/выходы тревоги: |
8 (настраиваемые) |
|
Порты: |
До 4×RS-485/RS-422 (полудуплекс, в зависимости от стойки) |
|
Детекторы: |
Детекция движения и звука |
|
Питание: |
12 В пост. тока, макс. 13 Вт |
|
Диапазон рабочих температур: |
От 0 °C до +45 °C |
|
Относительная влажность: |
20 – 80% |
|
Габариты: |
255×129×30 мм |
|
Вес: |
229 г |
Основные технические характеристики и цены на 4-канальный видеокодер AXIS Q7414, а также на 4-канальные аналогичные устройства других производителей, приведены в подразделе «видеокодеры» каталога оборудования для IP-систем видеонаблюдения. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов компании «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техническая поддержка клиента в период выбора, инсталляции, гарантийного и сервисного обслуживания оборудования.
