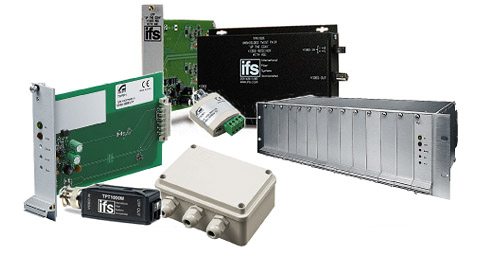

Передача видео: оборудование для передачи видео по витой паре
 Часто при проектировании системы видеонаблюдения ставится задача организовать передачу видео к монитору или видеорегистратору от аналоговой видеокамеры, установленной на значительном расстоянии (более 200 м) от него. Прокладка коаксиального кабеля (особенно вне помещения) для передачи видео в большинстве случаев невыгодна как по экономическим, так и по техническим показателям, поскольку коаксиальный кабель имеет низкую помехозащищенность и довольно дорого стоит. Поэтому в последнее время в системах видеонаблюдения территориально распределенных объектов все чаще используется передача видео по витой паре.
Настоящая статья освещает общие вопросы передачи видео по витой паре. Если вам необходимо подобрать оборудование для передачи видео по витой паре, пожалуйста, обратитесь к другим страницам этого раздела:
Преимущества передачи видео по витой паре
 Передача видео по витой паре от источника (например, видеокамеры) к приемному устройству (монитору или видеорегистратору) осуществляется с помощью комплекта устройств, состоящего из приемника и передатчика. Поступающее на вход видео передатчик преобразует из композитного сигнала в симметричный дифференциальный для последующей передачи его к приемнику, который, в свою очередь, осуществляет обратное преобразование сигнала, после чего видео выводится на монитор или поступает на видеорегистратор. Существуют приемники видео с двумя и более выходами, позволяющие осуществлять передачу видео к нескольким принимающим устройствам одновременно.
Передача видео по витой паре позволяет значительно сократить расходы на прокладку кабеля, поскольку она значительно дешевле коаксиального кабеля. Это особенно выгодно там, где необходима передача видео на большие расстояния – если видеокамера находится на значительном удалении от принимающего устройства (для цветного видеосигнала это, как правило, 1000 м, а для черно-белого – 2000 м). Если осуществляется передача видео на расстояния, значительно превышающие 1 км, то на линии передачи устанавливают усилитель видео или промежуточный комплект оборудования для передачи видео по витой паре.
Использование витой пары позволяет по одному многожильному кабелю осуществлять передачу видео от нескольких приемников, причем количество передаваемых сигналов ограничивается только количеством пар проводов в кабеле.
Транслируемое по витой паре видео значительно меньше подвержено влиянию помех, чем при передаче по коаксиальному кабелю. Кроме того, помехи, возникающие в коаксиальном кабеле при передаче видеосигнала на большие расстояния, компенсировать практически невозможно без потери качества полезного видеосигнала, потому что частотные составляющие спектра наведенной помехи находятся в диапазоне частот видеосигнала. Поэтому для защиты от помех приходится использовать дорогостоящий коаксиальный кабель с двойной металлической оплеткой, прокладывать кабель с использованием металлического рукава и дополнительно заземлять его, что связано с техническими трудностями и финансовыми затратами.
Принцип передачи сигнала по витой паре
 Передатчик видео по витой паре преобразует поступающий на его вход однополярный несимметричный композитный видеосигнал в два симметричных противофазных сигнала, передача которых осуществляется по двухпроводной линии связи (витой паре). В процессе передачи видеосигнал ослабляется, и на него накладываются помехи, которые могут быть обусловлены близостью силовых кабелей или радиоизлучающих приборов. Помехи, возникающие в проводах витой пары, одинаковы для обоих проводов и синфазны.
На другом конце линии связи устанавливается приемник, который осуществляет обратное преобразование дифференциального сигнала. Как правило, приемник видео по витой паре строится с применением дифференциального операционного усилителя, который складывает сигналы с двух проводов, усиливая противофазные составляющие (коэффициент усиления равен 50 – 70 дБ) и подавляя синфазные (коэффициент подавления 60 – 90 дБ). В результате на композитный вход принимающего устройства поступает стандартный композитный сигнал, очищенный от помех и усиленный.
 Приемники и передатчики видео по витой паре могут быть как активными, так и пассивными (не требующими подачи питания). Пассивные устройства передачи видео по витой паре содержат только согласующий трансформатор и не обеспечивают необходимого качества передачи видео и коэффициента подавления помех, а также характеризуются значительным затуханием передаваемого сигнала. Как правило, такие устройства обеспечивают передачу видео без потери качества на расстояние не более 500 – 600 м. При этом пассивные устройства компактны и недороги, что и является основным их достоинством, а использование пассивного передатчика в комплекте с активным приемником позволяет увеличить дальность передачи видео по витой паре до 1000 м.
Дифференциальный усилитель активного передатчика с парафазным выходом должен иметь двухполярное симметричное питание, что обеспечивает симметрию его выходного сигнала относительно нулевой точки схемы передатчика. Это же требование должно соблюдаться и для дифференциального усилителя приемника. В противном случае будут возникать дополнительные искажения передаваемого сигнала из-за несимметричных токов утечки.
Настройка аппаратуры передачи видео по витой паре
Как приемник, так и передатчик видео по витой паре имеют различные средства настройки на различную длину линии передачи. Сигнал на выходе каждого приемника должен находиться в пределах от 0,9 до 1,1 В, а разброс общего омического сопротивления проводов линии передачи видео на входе приемника должен составлять не более 2 – 3%. Исходя из этих параметров производится настройка аппаратуры для передачи видео по витой паре. Величина рассогласования регулируется потенциометрами, позволяющими произвести плавную настройку аппаратуры передачи видео.
Как правило, передача видео по витой паре производится на расстояние от 50 до 1500 м. С помощью переключателя производится дискретное регулирование уровня коррекции, соответствующего диапазонам расстояний. При необходимости передачи видео на расстояния, меньшие 50 м, в каждый провод витой пары на входе приемника последовательно включают дополнительные сопротивления с тем, чтобы общее сопротивление линии составляло 30 – 50 Ом. Паразитная емкость линии компенсируется специальными перемычками в приемнике.
Уровень компенсации паразитной емкости линии передачи видео подбирается индивидуально для каждой линии передачи по видеоизображению на контрольном мониторе. Так же, с помощью контрольного монитора или же осциллографа, приемник настраивается по амплитуде выходного сигнала.
При использовании многоканального приемника видео для улучшения параметров принимаемого сигнала иногда целесообразно подключать мониторы к выходам приемника через последовательное сопротивление 51 – 82 Ом.
Грозозащита – предохранение линии передачи видео от импульсных скачков напряжения
Кроме помех от радиоаппаратуры и силовых линий, иногда на линию передачи видео оказывают влияние и электромагнитные наводки, получаемые в результате разряда молнии. Такие наводки могут быть достаточно сильны, в результате чего оборудование для передачи видео по витой паре выйдет из строя. Во избежание порчи оборудования необходимо использовать на линиях передачи видео устройства грозозащиты. Приборы грозозащиты обеспечивают стекание электрических зарядов с центральной жилы и оплетки сигнального кабеля на шину заземления с помощью газонаполненных искровых разрядников или варисторов и специальных защитных стабилитронов или диодов. Иногда схема грозозащиты встраивается непосредственно в аппаратуру передачи видео по витой паре.
Если при передаче видео по витой паре используются устройства грозозащиты, то на качество цепей заземления налагаются повышенные требования, поскольку возникающие в цепях заземления помехи могут проникать через собственные емкости разрядников и стабилитронов в сигнальные цепи и повлекут за собой возникновение помех на изображении.
Требования к витой паре для передачи видео
Наилучшее качество передачи видео достигается при использовании специальной витой пары с количеством скруток от 10 до 20 на 1 м. При передаче видео на относительно небольшие расстояния допускается использовать телефонный кабель или витую пару для компьютерных сетей (100BaseT Ethernet).
Для передачи видео по витой паре не рекомендуется использовать кабель, состоящий из нескольких соединенных в линию отрезков разнородных по своим параметрам витых пар, имеющих различный шаг скрутки, емкость и индуктивность.
При передаче видео по витой паре на большие расстояния не рекомендуется использовать экранированную витую пару, поскольку такой кабель имеет большую паразитную емкость, чем кабели без экранирующей оплетки. Однако если кабель расположен рядом с линией электропередачи, то лучше использовать экранированную витую пару.
