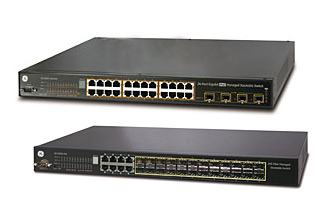

Стекируемые коммутаторы на 24 порта GE-DSSG-244/-PoE марки UTC с SFP-слотами для магистральных сетей
 Управляемые Ethernet-коммутаторы GE-DSSG-244 компании UTC Fire & Security обеспечивают возможность узловой коммутации в сетях, использующих гигабитные кабельные и оптические каналы связи. В состав серии входят модели GE-DSSG-244 с 24 SFP-интерфейсами и 8 портами 10/100/1000 Base-T, и коммутаторы 24 портов GE-DSSG-244-PoE с 4 разделяемыми SFP-слотами и PoE инжектором для питания оконечных IP-устройств по сети. Обе модели используют технологию Store-and-forward, имеют пропускную способность 68 Гбит/с, поддерживают функции агрегирования каналов, IGMP-снупинг, мультикастинг и др. функции Layer 2. Каждый коммутатор оснащен 2 интерфейсами типа HDMI для объединения в стек и позволяет управлять до 384 портами по 5-гигабитной магистрали крупномасштабных сетей.
Высокопроизводительные сетевые устройства UTC Fire & Security серии GE-DSSG-244 с гигабитными интерфейсами позволяют оптимизировать распределение трафика в пределах ЛВС предприятия или бизнес-центра, обеспечивают передачу особо больших объемов данных и возможность наращивания локальных сетей по мере роста требований к их пропускной способности. Эти коммутаторы портов, работают по защищенной топологии и предоставляют пользователям такие преимущества узловой коммутации, как управление стеком через единый IP-адрес, сохранение целостности данных при отказе одного из коммутаторов узла, «горячая замена» устройств без выключения питания и др.
Высокая скорость коммутации и производительность GE-DSSG-244
Многопортовые модели этой серии, как и другие Ethernet-коммутаторы UTC, используют технологию передачи данных с временным хранением Store-and-forward и имеют неблокирующую архитектуру. Вместе с тем, их пропускная способность выше, чем у ряда аналогов, и достигает 68 Гбит/с. Как модель GE-DSSG-244, так и коммутатор 24 портов с поддержкой PoE, обеспечивают контроль потоков данных с использованием противодавления в полудуплексном режиме и управление передачей фреймов IEEE 802.3x PAUSE в режиме полного дуплекса. Для устранения ошибочных пакетов коммутаторы 244 серии используют технологию Runt/CRC, позволяющую минимизировать задержки трафика.
 Выбор модели с оптимальным сочетанием медных и оптических портов
В зависимости от масштаба и протяженности сети, а также от характеристик используемого сетевого оборудования, в продуктовой линейке UTC Fire & Security можно подобрать коммутатор с необходимым количеством портов для подключения сетевых устройств с различными видами оптических и медных соединений. В частности, модель GE-DSSG-244 оснащена 8 портами 10/100/1000 Base-T и имеет 24 слота SFP (Small Form-factor Pluggable – компактный встраиваемый приемопередатчик) для передачи данных на расстояния до 120 км (по одномодовому оптоволокну). Другие коммутаторы этой серии – GE-DSSG-244-PoE позволяют задействовать 24 порта 10/100/1000 Base-T и оборудованы 4 слотами для приемопередатчиков SFP.
Наличие интерфейсов типа HDMI и возможность стекирования GE-DSSG-244/-PoE
В отличие от других устройств коммутации марки UTC, управляемые коммутаторы серии GE-DSSG-244 оборудованы двумя выделенными высокоскоростными интерфейсами типа HDMI и обеспечивают возможность стекового соединения и построения оптоволоконных сетей большой протяженности. В стек можно объединить до 16 коммутаторов/384 портов. GE-DSSG-244 могут быть собраны на шасси, а управление кластером возможно через один IP-адрес. 2 порта коммутатора имеют полосу пропускания 5 Гбит/с, а двусторонняя скорость передачи может достигать 20 Гбит/с. Технология стекирования позволяет сохранять данные даже при отказе одного из коммутаторов узла. В дополнение к этому, предусмотрена возможность замены одного из устройств без выключения питания и нарушения работы локальной сети.
Простое и эффективное управление трафиком
Оба устройства серии GE-DSSG-244 поддерживают функции сегментирования локальной сети и позволяют создавать до 255 тэгируемых виртуальных подсетей VLAN (Virtual LAN), регламентированных стандартом IEEE 802.1Q. Эти коммутаторы портов используют различные механизмы управления виртуальными ЛВС, среди которых частные VLAN, туннелирование Q-in-Q и др. В процессе настройки GE-DSSG-244/-PoE имеется возможность конфигурирования каждого из портов коммутатора, например, установления разрешения/запрета управления потоками, контроля полосы пропускания и др. Для управления трафиком предусмотрена функция QoS (Quality of Service): коммутатор использует для классификации трафика 4 очереди приоритетов на всех портах по 802.1p и DSCP/TOS (Differentiated Services Code Point – контрольная точка дифференцированных сервисов).
Управление параметрами коммутатора и мониторинг сети
Как и другие управляемые устройства коммутации марки UTC, стекируемые модели 244 серии позволяют настраивать режимы их работы и выполнять мониторинг сети/трафика как локально – через консольный интерфейс RS-232 DB9, так и удаленно по протоколу Telnet, а также через SNMP-интерфейсы (SNMP v1/v2c/v3– Simple Network Management Protocol – Простой Протокол Управления Сетью, определяющий конфигурационные установки оборудования). Дружественный веб-интерфейс упрощает настройку портов коммутатора и управление его функциями через веб-браузер (например, IE). Наряду с этим, мониторинг каждого порта коммутатора и сети возможен через любое стандартное управляющее программное обеспечение.
Поддержка всех функций коммутаторов 2 уровня
GE-DSSG-244 и GE-DSSG-244-PoE имеют полный набор функций, обеспечивающих высоконадежную передачу данных и безопасное функционирование сети. Среди них функция объединения портов (Port Trunking) с целью организации магистральной сети и повышения надежности коммутатора, функция зеркалирования для упрощения анализа трафика и диагностики работоспособности устройства и др. Для связи портов коммутатора с подключенными устройствами используется интегрированная адресная таблица, при этом GE-DSSG-244 применяют фильтрацию входящих MAC-адресов (Media Access Control address – Уникальный физический адрес устройства в Сети), когда пакет передается только в тот порт, к которому подключен адресат. Кроме того, обе модели поддерживают протокол Spanning Tree для резервирования путей передачи данных, IGMP snooping, мультикаст-группы и режим Querier для многоадресной трансляции.
Ethernet-коммутаторы серии 244 с PoE-бюджетом 15,4 Вт по каждому порту
Оба устройства этой серии работают от сети переменного тока с напряжением 100-240 В, а модель GE-DSSG-244-PoE поддерживает технологию Power over Ethernet (PoE). Каждый из портов коммутатора снабжен инжектором IEEE 802.3af., благодаря чему он может обеспечить питание до 24 PoE-совместимых устройств по кабелю из неэкранированных витых пар категории 5/5е. При этом питанием обеспечиваются устройства с мощностью потребления до 15,4 Вт и находящиеся на расстоянии до 100 м, что позволяет, например, устанавливать камеры вне зависимости от расположения розеток электросети. Этот коммутатор поддерживает функцию защиты по питанию от взаимного влияния портов, режим автообнаружения подключенных IP-устройств (PD), и под полной нагрузкой потребляет не более 40 Вт.
Технические характеристики на 8/24-портовые коммутаторы серии GE-DSSG-244
|
Параметры |
GE-DSSG-244 |
GE-DSSG-244-PoE |
|
Количество электрических портов: |
8 портов 10/100/1000 Base-T RJ-45 Auto-MDI/MDI-X |
24 порта 10/100/1000 Base-T RJ-45 Auto-MDI/MDI-X |
|
Слоты SFP/Mini-GBIC: |
24 SFP порта; 1000 Base-SX/LX и 100 Base-FX совместимость с передатчиком SFP |
4 SFP порта, разделяемых с портами с 21по 24; 100 Base-FX совместимость с передатчиком SFP |
|
Схема обработки коммутации: |
Store-and-Forward (передача с промежуточным хранением) |
|
Схема коммутации: |
68 Гбит/с |
|
Таблица MAC-адресов: |
8000 |
|
Буфер разделяемых данных: |
1392 Кбайт |
|
Пакеты увеличенного размера: |
10 Кбайт |
|
Управление потоками: |
IEEE 802.3x Pause Frame для полнодуплексного; противодавление для полудуплексного |
|
Интерфейс управления: |
Консоль, Telnet, Web-браузер, SNMP v1, v2c, v3 |
|
Конфигурирование портов: |
Вкл./Выкл., порт;
автосогласование протокола 10/100/1000 Мбит/с;
выбор полу- или полнодуплексного режима 10/100 Мбит/с;
вкл./выкл., управление потоками и полосой пропускания по каждому порту |
|
Статус портов: |
Отображение скорости по каждому порту в дуплексном режиме, статус канала, статус управления потоком; автосогласования протокола; магистрали |
|
VLAN: |
До 255 групп VLAN;
Q-in-Q туннелирование;
тегируемые VLAN на базе IEEE 802.1Q;
частные VLAN |
|
Агрегирование каналов: |
IEEE 802.3ad LACP/ Static Trunk;
поддержка до 12 групп магистралей по 16 портов |
|
Зеркалирование портов: |
Несколько-в-1 |
|
Поддержка QoS: |
На основе классифицирования трафика, строгих приоритетов и WRR;
4-уровневые приоритеты для коммутации:
- номер порта
- приоритет 802.1p
- поле DS/TOS в IP-пакете |
|
IGMP-снупинг: |
IGMP (v1/v2), до 8K групп широковещательной передачи;
IGMP Querier |
|
Список управления доступом: |
На основе IP-адресов/ACL, MAC-адресов/ACL;
256 позиций |
|
Узловая коммутация (стекирование): |
Порты: 2 интерфейса типа HDMI 5 Гбит/с
Число коммутаторов в узле: 16
Пропускная способность узла: 10 Гбит/с (полный дуплекс)Индикация ID узла: 7-сегментный светодиодный индикатор (1~9, A~F,0)
Топология узла: кольцевая, последовательная |
|
Поддерживаемые сетевые протоколы: |
UDP, TFTP, IP, ICMP, HTTP, IGMP (v1, v2), LLDP, DHCP и др. |
|
Соответствие требованиям сетевых стандартов: |
IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX/100Base-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.1d Spanning Tree Protocol
IEEE 802.1w Rapid Spanning Tree
IEEE 802.1p QoS
IEEE 802.1x Управление доступом к сети
IEEE 802.1ab LLDP |
|
Стандарт PoE: |
|
IEEE 802.3af Power over Ethernet/PSE |
|
Тип питания PoE: |
|
End-Span |
|
Выход PoE: |
|
На порт – 48 В пост. тока, 350 мА, макс. 15,4 Вт |
|
Выводы питания: |
|
1/2(+), 3/6(-) |
|
Резерв мощности PoE: |
|
220 Вт |
|
Число устройств при 7 Вт: |
|
24 |
|
Число устройств при 15,4 Вт: |
|
14 |
|
Электропитание: |
100-240 В перем. тока, 50-60 Гц, автоопределение |
|
Потребляемая мощность: |
110 В: 15,5 Вт;
220 В: 16 Вт |
110 В: 29,3 Вт;
220 В: 30,2 Вт |
|
Потребляемая мощность (под полной нагрузкой): |
110 В: 46 Вт;
220 В: 45,5 Вт |
110 В: 39 Вт;
220 В: 40 Вт |
|
Диапазон рабочих температур и влажности: |
0°С … +50°C при влажности 20-95% (без конденсации) |
|
Габариты (ШхГхВ): |
440x200x44,5 мм |
440x300x44,5 мм |
|
Вес: |
3,0 кг |
4,5 кг |
|
Комплект поставки: |
Коммутатор, CD с руководством пользователя, инструкция по установке, 2 стоечных крепления с винтами, 4 резиновые ножки, кабель питания, кабель RS-232, CB-STX50 – кабель для стекирования |
Основные технические характеристики и цены на коммутаторы 8/24 портов GE-DSSG-244 и GE-DSSG-244-PoE, а также на магистральные коммутаторы других производителей, приведены в подразделе «коммутаторы портов» каталога оборудования для CCTV. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов компании «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техническая поддержка клиента в период выбора, инсталляции, гарантийного и сервисного обслуживания оборудования.
Для получения дополнительной информации на 8/24-портовые коммутаторы GE-DSSG-244/-PoE и другие коммутаторы портов марки UTC обращайтесь по эл. почте armosystems@armo.ru или по многоканальным телефонам: (495) 787-3342, 937-9057 в отдел продаж компании «АРМО-Системы», являющейся официальным российским дистрибьютором оборудования UTC Fire & Security, либо в региональные офисы «АРМО»:
|
|
