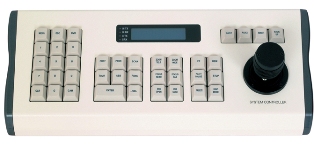

Системная клавиатура Smartec STT-CN3R1 для управления видеорегистраторами и поворотными видеокамерами
 Клавиатура STT-CN3R1 торговой марки Smartec предназначена для дистанционного управления 4-, 8- и 16-канальными видеорегистраторами STR-0885/1685 и STR-0488/0888/1688, а также PTZ-камерами Smartec, поддерживающими протоколы телеметрии Pelco P и D. С помощью STT-CN3R1 можно осуществлять программирование предустановок, автосканирования, туров и маршрутов для купольных камер как марки Smartec, так и других производителей, использующих для передачи телеметрических сигналов протоколы Pelco D/P. Клавиатура оснащена трехосевым джойстиком, блоком клавиатуры и имеет текстовый LCD-дисплей на 32 знака. Подключение STT-CN3R1 к оборудованию системы видеонаблюдения осуществляется через порты RS-232/485.
Используя системную клавиатуру STT-CN3R1, можно осуществлять управление 255 поворотными видеокамерами, поддерживающими протоколы Pelco P/D, а также видеорегистраторами Smartec STR-0885/1685 и STR-0488/0888/1688. Клавиатура поддерживает конфигурации «главный/подчиненный», что позволяет создавать системы видеонаблюдения с несколькими рабочими местами оператора, оснащенными STT-CN3R1.
Интерфейсы подключения клавиатуры к устройствам
В комплект поставки STT-CN3R1 входит адаптер, который подключается к системной клавиатуре через разъем RJ45. На адаптер вынесен клеммный блок и порт RS-232C/485. Обмен сигналами управления между клавиатурой и видеорегистратором осуществляется через порт RS-232C/485. Витая пара, по которой передаются сигналы телеметрии на купольные камеры, подсоединяется к клеммному блоку.
Функциональные клавиши для настройки и управления
С помощью STT-CN3R1 управление видеокамерой осуществляется понятно и просто: для удобства оператора 39 клавиш клавиатуры разбиты на 5 блоков, с помощью которых можно программировать предустановки, туры автопатрулирования (по предустановкам и обучаемые) и режимы автосканирования для поворотных видеокамер. Текстовый LCD-дисплей и светодиодные индикаторы клавиатуры помогают оператору отслеживать правильность ввода команд при программировании купольных видеокамер или управлении видеокамерами и видеорегистраторами. При этом STT-CN3R1 позволяет переключать видеоканалы и мультиэкранные форматы вывода изображения, выбирать режимы поиска видео, менять параметры записи и воспроизведения, а также выполнять другие операции, предусмотренные для кнопок на передней панели видеорегистратора.
Удобство управления поворотными видеокамерами
Трехосевой джойстик и блок кнопок для изменения степени увеличения (в режимах tele и wide) и степени открытия диафрагмы объектива обеспечивают удобство управления поворотными видеокамерами, а плавный ход джойстика клавиатуры позволяет точно наводить камеры в требуемые зоны наблюдения при ручном управлении.
Защита клавиатуры от несанкционированного доступа
Чтобы неавторизованный пользователь не мог в отсутствие оператора вмешаться в работу системы наблюдения, системную клавиатуру можно защитить одним из двух способов. Первый - защита клавиатуры паролем, который назначается при ее первоначальной инсталляции и при необходимости может меняться в дальнейшем, а второй - режим блокировки. В последнем случае управление видеокамерой будет заблокировано, поскольку клавиатура не будет формировать управляющий сигнал при нажатии какой-либо клавиши или повороте джойстика.
Технические характеристики системной клавиатуры Smartec STT-CN3R1
| Параметры |
Значения |
|
Встроенный монитор: |
Текстовый LCD-дисплей |
|
Интерфейсы: |
RS-485 (для Speed Dome и для DVR)
RS-232
RJ45 (8-контактный) |
|
Напряжение питания: |
12 В пост. тока |
|
Потребляемая мощность: |
1,32 Вт |
|
Диапазон рабочих температур: |
От 0° до +45° |
|
Габариты: |
140x365x185 мм |
|
Масса: |
1.2 кг |
|
Комплект поставки: |
Клавиатура: распределительная коробка с кабелем, блок питания |
|
Список совместимых устройств: |
Все скоростные купольные видеокамеры Smartec. Видеорегистраторы STR-0885/1685/0488/0888/1688 |
Основные технические характеристики и цены на системные клавиатуры Smartec STT-CN3R1, а также на устройства управления других производителей приведены в подразделе «системные клавиатуры» каталога оборудования CCTV. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов компании «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техническая поддержка клиента в период выбора, инсталляции, гарантийного и сервисного обслуживания оборудования.
