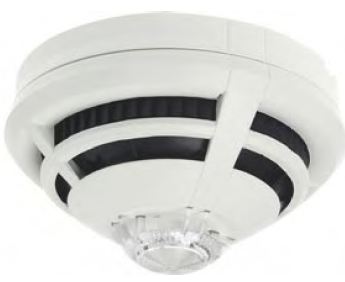

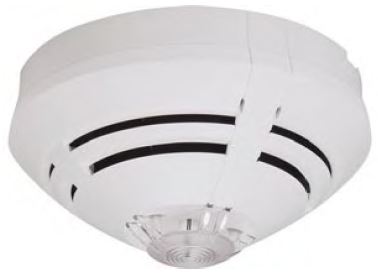

Адресно-аналоговые дымовые датчики IQ8Quad с цифровой обработкой сигнала и встроенным изолятором шлейфа

Автоматические датчики IQ8Quad компании Esser by Honeywell предназначены для совместной работы с пожарными панелями серий 8000 и IQ8Control в составе кольцевых шлейфов esserbus и esserbus-Plus. Они являются адресными устройствами, используют механизм цифровой обработки сигнала и способны компенсировать уровень естественного загрязнения. Для обслуживания и настройки чувствительности эти дымовые датчики позволяют применять специализированное ПО tools8000, а возможность их установки в радиобазы – эксплуатировать дымовые модели в составе беспроводной системы пожарной сигнализации. Кроме того, IQ8Quad оснащены изоляторами и имеют малый ток потребления в дежурном режиме.

По принципу действия датчики дымовые являются точечными пороговыми извещателями дыма. Их работа основана на контроле оптической плотности окружающей среды, когда IQ8Quad с определенной частотой сравнивает амплитуды импульсов отраженного от частиц дыма инфракрасного излучения. Эти импульсы формируются ИК-излучаталем, смонтированным в дымовой камере устройства. Находящийся там же фотоприемник ориентирован так, чтобы при работе в штатных условиях он не фиксировал ИК-излучение. При попадании дыма в оптическую камеру пожарного датчика его частицы хаотично рассеивают ИК-поток, часть которого попадает на фотоприемник, возбуждая электрический сигнал. Чем выше концентрация дыма в воздухе, тем выше уровень электросигнала и при превышении им определенного порогового значения дымовой датчик формирует сообщение о тревоге.

Тревожный сигнал датчики передают на приемно-контрольный прибор, который формирует сообщение о пожарной тревоге команды для активации, например, системы оповещения Variodyn (по сети essernet) или оповещающего оборудования других производителей (через сухие контакты). Также ПКП передает управляющие сигналы на подключенные к нему исполнительные устройства, например, системы пожаротушения.

Преимущества работы в составе кольцевых шлейфов esserbus и esserbus-Plus
Для того чтобы подключить датчики дымовые Esser к ПКП, используются аналогово-кольцевые шлейфы esserbus и esserbus-Plus, по которым датчики передают информацию на панели серий 8000 и IQ8Control. Преимущество аналогово-кольцевых шлейфов перед радиальными состоит в их предельной информативности, благодаря полной адресации IQ8Quad, а также в высокой надежности, т.к. при обрыве или коротком замыкании изоляторы автоматически отсекают в кольцевом шлейфе поврежденный участок, а шлейф продолжает функционировать в виде двух радиальных ветвей.

Наличие специализированного ПО для мониторинга и настройки IQ8Quad
Чтобы настроить датчики дымовые, используется специализированное ПО tools8000. Оно устанавливается на компьютер, подключенный к контрольной панели, и позволяет установить требуемый уровень чувствительности IQ8Quad. При этом можно выбрать тип помещения, в котором установлен каждый датчик, например, зал, гараж, комната, где курят, или же задать чувствительность в виде коэффициента от 0,5 до 2. Кроме того, дымовые датчики IQ8Quad автоматически отслеживают степень загрязнения дымовой камеры, которая отображается в специальном окне программы tools8000. Например, зеленый цвет означает нормальное состояние датчика, желтым выделяются извещатели, которые в скором времени необходимо почистить, а красным – дымовые устройства, требующие проведения регламентных работ незамедлительно.

Применение алгоритмов защиты от ложных срабатываний
Серия IQ8Quad – датчики дымовые со встроенным микропроцессорным устройством для обработки поступающего сигнала, которое выполняет цифровую фильтрацию данных, рассчитывает порог тревоги, подавляет ложные «дымовые» сигналы и хранит в памяти компенсационные настройки. При этом расчет порога тревоги датчики ведут на основе данных, полученных при моделировании в лаборатории пожарной ситуации, а в категорию нежелательных сигналов попадают, в основном, электропомехи.

Надежная работа датчиков за счет компенсации загрязнения
Уровнем чувствительности для IQ8Quad является предельная концентрация частиц дыма в оптической камере, при образовании которой датчики дымовые формируют сигнал тревоги. Постепенно пыль, попадающая в устройства, накапливается в оптической камере, что может привести со временем к ложному срабатыванию IQ8Quad. Для устранения ложных тревог датчики Esser компенсируют загрязнение оптической камеры, постепенно сдвигая «нулевую» отметку чувствительности на основании фонового значения концентрации дыма. Этот процесс продолжается до тех пор, пока фоновая концентрация пыли в камере датчика не достигнет заранее установленного предельного значения, при котором дымовые устройства выдают сигнал о необходимости технического обслуживания.

Удобство монтажа IQ8Quad в специальные базы
Устанавливаются датчики дымовые на объекте с помощью специальных монтажных баз, которые подразделяются на стандартные и со встроенным реле. Обе базы имеют достаточное пространство для подключения кабеля, что обеспечивает удобство монтажа. При этом использование баз позволяет сохранить целостность шлейфа пожарной сигнализации даже в том случае, когда датчики из них извлечены для замены или регламентных работ. Встроенный в IQ8Quad изолятор обеспечивает работоспособность системы даже в случае короткого замыкания, а чтобы проверить исправность уже смонтированных устройств, используются выпускаемые Esser специальные дымовые тестеры или аэрозоли.

Возможность применения датчиков в составе беспроводной системы
Для создания беспроводной системы пожарной сигнализации используются специальные беспроводные радиобазы, в которые устанавливаются датчики дымовые из модельного ряда IQ8Quad, а двусторонний обмен данными осуществляется по 20 каналам на частоте433 МГц и по 4 каналам на 868 МГц. При использовании ПО tools8000 все беспроводные датчики интерпретируются в программе как абоненты кольцевого шлейфа esserbus-Plus. Радиобазы, в которые устанавливаются дымовые устройства, получают питание от 4 литиевых батарей 3,6 В типа АА, срок службы которых составляет около 5 лет, а необходимость замены источников питания индицируется на контрольной панели.

Технические характеристики на датчики дымовые Esser IQ8Quad

Все основные технические характеристики и цены на датчики дымовые серии IQ8Quad, а также на другие дымовые устройства марки Esser приведены в подразделе «датчики дымовые» каталога оборудования ОПС. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов компании «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техническая поддержка клиента в период выбора, инсталляции, гарантийного и сервисного обслуживания оборудования.
