Контроллеры iSecure

Контроллеры iSecure Simplex для системы контроля доступа iSecure Pro компании SimplexGrinnell представляют собой самостоятельные микропроцессорные системы с распределенной обработкой данных. Они предназначены для управления устройствами контроля доступа и охранной сигнализации, такими как считыватели, клавиатуры, дверные магнитоконтактные датчики, кнопки выхода, сирены, дверные электромеханические замки, турникеты, автоматические шлагбаумы и другие, а также для обеспечения взаимосвязи системы контроля доступа с системами и базами данных различных подразделений компании. В случае потери связи с управляющим компьютером, встроенная в контроллер программа позволяет ему функционировать самостоятельно до восстановления связи.

Все контроллеры системы контроля доступа iSecure интегрируются с аппаратно-программной платформой комплексной системы безопасности iSecure PRO Simplex и обеспечивают стандартную организацию сетей Ethernet, TCP/IP, LAN/WAN и интеграцию с действующими в компании информационными системами. Для эффективного управления ресурсами контроллеры iSecure имеют распределенный уровень интеллекта, а для снижения эксплуатационных расходов - встроенную самодиагностику.

Основные характеристики контроллеров iSecure Simplex:

• iSecure имеет модульную, конфигурируемую и легко расширяемую схему;
• распределенная интеллектуальная архитектура контроллера позволяет выполнять непрерывную самодиагностику и регистрацию сбоев, обеспечивая его надежное функционирование и освобождая головной узел от рутинных операций;
• специальный пакет средств графической диагностики представляет оператору информацию на трех уровнях: общий вид всей сети, внутренняя конфигурация и статус каждого контроллера системы контроля доступа, а также статус всех устройств доступа и модулей контроллера;
• каждый контроллер iSecure Simplex может иметь индивидуальную конфигурацию в сети, которая позволяет объединять сотни контроллеров, поддерживающих тысячи считывателей магнитных карт, охранных датчиков, дверей доступа и других устройств;
• съемные модули конфигурации контроллера заменяются непосредственно на объекте, что ускоряет процесс их обслуживания и сокращает эксплуатационные расходы;
• через интерфейсные платы контроллеры поддерживают различные виды связи. Например, используя Ethernet TCP/IP, можно значительно сократить расходы на монтаж и обслуживание системы, соединив контроллеры через уже существующие локальные или глобальные сети. В контроллерах удаленных объектов используется плата модемной связи;
• контроллеры совместимы с широким спектром оборудования систем безопасности компании Simplex, включая систему нового поколения iSecure Pro Simplex, а также с оборудованием других производителей;
• при применении отказоустойчивой архитектуры сети iSecure Path с автоматической реконфигурацией потоков данных, контроллеры обеспечивают максимальную живучесть всей системы безопасности, в случае повреждения линий связи;
• Все контроллеры iSecure Simplex имеют российские сертификаты.

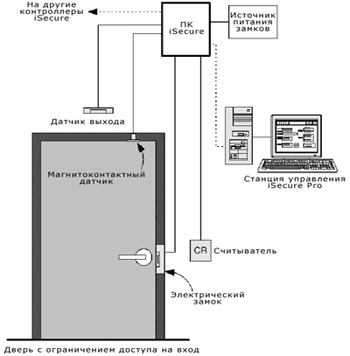

Схема подключения контроллера в систему контроля доступа iSecure PRO Simplex

Конструктивные и технические характеристики контроллеров iSecure системы контроля доступа Simplex

Внутренняя архитектура
На материнской плате контроллера располагаются: слот ЦПУ для карты ЦПУ с 32-разрядным встроенным процессором Intel, слот карты связи для проводной сетевой карты 4120, либо модульной сетевой карты 4120, 6 (шесть) слотов расширения для модулей входов/выходов и модулей подключения считывателей, а также источник питания с узлом зарядки батарей.
Контроллер имеет компактные размеры, позволяющие устанавливать его в небольших помещениях. Датчик вскрытия крышки корпуса обеспечивает защиту от несанкционированного доступа к узлам контроллера.

Технические характеристики

• Встроенный 32 разрядный процессор компании Intel
• Внутренняя самодиагностика и встроенный индикатор состояния
• Поддерживает клавиатуры и считыватели proximity карт, магнитных карт, Wegand карт, биометрических данных, радиочастотных приемников и карт со штрих-кодом;
• Возможность программирования формата карты

• до 8 форматов карточек на контроллер
• до 96 контролируемых входов
• до 48 релейных выходов
• до 5 000 владельцев карточек и 3 000 сообщений (стандартная конфигурация)
• до 50 000 владельцев карточек и 25 000 сообщений (расширяемая конфигурация)
• до 12 считывателей

• Модуль для подключения 2-х считывателей
• Модуль с 16 контролируемыми входами
• Модуль с 8 релейными выходами
• Модуль с 8 контролируемыми входами/8 релейными выходами
• Модуль с 8 контролируемыми входами

Примечание: Все входы могут быть сконфигурированы для мониторинга как 2-х состояний, так и 4-х состояний.

Модули для подключения к контроллеру считывателей
Каждый модуль имеет два порта, каждый из которых поддерживает считыватель карточек, клавиатуру или считыватель, совмещенный с клавиатурой. Каждый порт обеспечивает полный контроль и управление точкой доступа, используя следующие элементы: 1 релейный выход НЗ или НР (задается перемычкой) для управления дверными замками? контролируемый вход (2 или 4 состояния) дверного магнитоконтактного датчика, контролируемый или неконтролируемый вход кнопки выхода. Кроме этого модуль содержит 4 многоцелевых контролируемых входа и 2 многоцелевых релейных выхода.

Бесперебойное питание
Встроенный источник питания имеет схему заряда аккумуляторов. При использовании аккумулятора емкостью 18 а-ч время стабильной работы контроллера составит около 4 ч. Тестирование аккумуляторов осуществляется контроллером каждые 5 минут. Время заряда батарей составляет менее 24 часов.

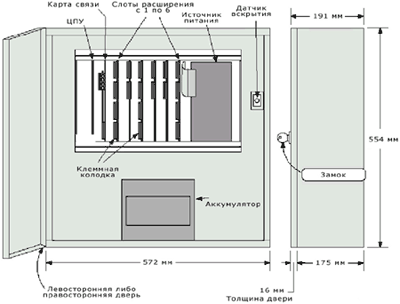

Размеры контроллера системы контроля доступа iSecure Simplex и расположение модулей в стойке
