16-канальный видеорегистратор DX8116 Pelco со скоростью записи до 400 изображений в секунду

Цифровой видеорегистратор DX8116 американской компании Pelco – это масштабируемое многоканальное устройство для видеозаписи и организации централизованной или распределенной системы видеонаблюдения с использованием LAN/WAN-сетей. DX8116 выпускается в нескольких модификациях с жесткими дисками емкостью от 250 Гб до 3 Тб и встроенными устройствами записи CD-RW или DVD-RW. Цифровой видеорегистратор может записывать видео с максимальным разрешением кадра 704х576 пикс., а при разрешении 352х288 пикс. он записывает видео со всех каналов в режиме реального времени - со скоростью до 400 изобр./с. Настройка и управление работой DX8116 осуществляется с помощью клавиатуры, мыши и ПО для веб-клиента, ПК или КПК. Для подключения внешних охранных датчиков и управляемых устройств видеорегистратор имеет 16 тревожных входов и 16 релейных выходов.

Открытая архитектура DX8116 позволяет нарастить видеорегистратор и его возможности, докупив необходимое оборудование Pelco – внешний массив дисковых накопителей DX9200HDDI (стандарт RAID-5), 8-канальную аудиокарту, дополнительный блок ОЗУ на 512 Мб для расширения тревожного видеобуфера, модуль расширения на 16 видеоканалов и др.

Программное обеспечение для веб-клиента, ПК и карманного компьютера, входящее в комплект поставки видеорегистратора, предоставляет ряд возможностей для формирования системы видеонаблюдения той конфигурации, которая максимально соответствуют требованиям заказчика. С помощью этого программного обеспечения можно просматривать видеоизображения с любого видеоканала и любого видеорегистратора в сети (максимальное количество одновременно выводимых каналов – 36), управлять настройками видеокамер или движением купольных видеокамер.

Работа видеорегистратора в сетях различной архитектуры

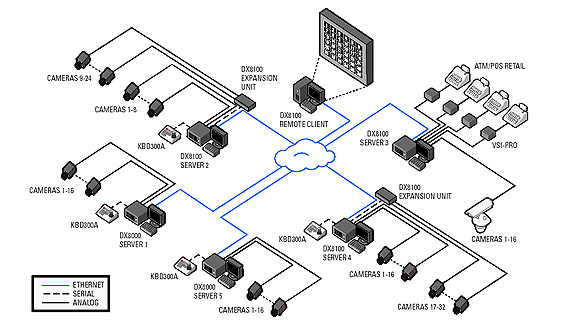

Помимо локальной системы видеонаблюдения на 16 каналов, на базе видеорегистраторов DX8116 можно создать и распределенную систему видеонаблюдения, в которой обмен данными будет осуществляться через LAN/WAN-сеть. При этом сетевой видеорегистратор может работать как в одноранговой сети, так и в сети с архитектурой «клиент-сервер» (система видеонаблюдения может включать до 100 видеорегистраторов-серверов). В последнем случае администрирование системы осуществляется с компьютера центрального диспетчерского пункта.

Гибкая настройка режимов видеозаписи
Цифровой видеорегистратор предоставляет оператору системы видеонаблюдения возможность гибкой настройки четырех режимов видеозаписи для каждого видеоканала: нормальный режим, запись по тревоге, по событию или по сигналу с детектора движения (видеодетектора). Для нормального режима видеозаписи задается качество изображения, разрешение и необходимая полоса пропускания. Для всех остальных режимов видеорегистратор позволяет устанавливать качество, разрешение и длительность предтревожной записи в видеобуфер, а также длительность посттревожной видеозаписи. В базовой комплектации максимальная длительность предтревоги составляет 60 с. При установке в видеорегистратор дополнительного модуля ОЗУ на 512 Мб общая длительность предтревоги увеличивается до 15 мин.

Поиск видеокадров с измененными пикселями
Как и цифровые видеорегистраторы многих производителей, видеорегистратор Pelco предоставляет оператору возможности поиска кадров по событию, времени, дате, видеокамере или списку. Причем отдельные кадры и видеоролики DX8116 может конвертировать в форматы AVI, ASF, BMP, TIFF и JPEG с последующим их сохранением на жестком диске или CD/DVD. Но в отличие от аналогов, этот видеорегистратор имеет поисковый алгоритм, позволяющий найти видеофрагмент по изменению пикселей в заданной области кадра в любом записанном на диск видеоролике длительностью до 24 часов, даже если видеодетектор данного канала в этот период не работал. Для этого оператору необходимо выделить интересующую область кадра и задать временные рамки поиска, а также чувствительность и порог срабатывания детектора. После завершения поиска видеорегистратор передаст на окно просмотра несколько иконок, каждая из которых представляет собой первый кадр найденного видеофрагмента.

Работа видеорегистратора с поворотными и купольными видеокамерами

Для подключения купольных камер видеорегистратор Pelco имеет 4 независимых конфигурируемых порта RJ45, совместимых с протоколами RS-422 и RS-485, и поддерживает протоколы телеметрии Pelco P, D, Coaxitron. К этим портам DX8116 также можно подключить до 4 поворотных устройств или систем позиционирования Pelco типа Esprit или ExSite. При необходимости через модуль распределения команд управления CM9760-CDU-T на видеорегистратор можно дополнительно вывести до 16 поворотных камер. Дружественный пользовательский интерфейс управляющего ПО для DX8116 включает ряд традиционных средств управления купольными видеокамерами, а также позволяет задействовать широко используемые при работе с ПК методы (drag-and-drop), «мышь» и компьютерную клавиатуру.

Доступ к стандартным меню настройки купольных видеокамер оператор системы видеонаблюдения может получить как через видеорегистратор, так и непосредственно с видеокамер. При их настройке цифровой видеорегистратор позволяет назначить до 32 предустановок для каждой видеокамеры (поворот, наклон, увеличение, фокус), до 4 туров автопатрулирования и до 4 шаблонов (траекторий перемещения камеры, заданных начальной и конечной точкой), хранящихся во внутренней памяти поворотной камеры.

Алгоритмы реакции видеорегистратора на тревоги

По сигналу тревоги, поступившему с охранного датчика или видеодетектора одного из каналов, цифровой видеорегистратор может генерировать сообщения двух типов. Для организации оповещения оператора по электронной почте достаточно задать в меню настройки DX8116 список адресов, на которые будут высылаться сообщения о тревоге/движении. Видеорегистратор может распространять тревожные сообщения сразу после получения сигнала тревоги или по заданному расписанию (с периодом от 1 минуты до 6 часов), как по единичным адресам электронной почты, так и по группам. Всего можно назначить до 32 групп по 32 электронных адреса в каждой.

Если система видеонаблюдения построена по схеме «клиент-сервер», то в случае тревоги по одному из каналов на всплывающем окне монитора компьютера-сервера появится тревожное сообщение, а также один или несколько видеокадров, записанных во время сигнала тревоги. Чтобы активировать эту функцию, необходимо инсталлировать на клиентском компьютере ПО Client Emergency Agent и задать в приложении Emergency Agent Notification список компьютеров-клиентов, получающих тревожные сообщения, с указанием их IP-адресов.

Расширенные возможности для календарного планирования

С помощью мощного инструментария для календарного планирования каждый пользователь с уровнем доступа Power User может создавать гибкие календарные планы режимов записи на видеорегистратор: ежедневные, для рабочих дней, для выходных, праздников или специальных мероприятий. Шкала времени DX8116 разбита на интервалы, наименьший из которых имеет длительность 30 минут. Для каждого из этих временных промежутков видеорегистратор позволяет задать режим записи видео индивидуально для данного видеоканала – непрерывный или по тревоге/видеодетектору.
