Миниатюрный видеопередатчик VT1101M IFS для передачи видеосигнала по многомодовому оптоволоконному кабелю на 4 км.
 Малогабаритный видеопередатчик VT1101M компании International Fiber Systems (IFS) предназначен для передачи аналогового видеосигнала по одному оптическому многомодовому волокну на расстояния до 4 километров. Этот видеопередатчик передает по оптоволокну постоянный амплитудно-модулированный полноцветный видеосигнал формата PAL в полосе частот 5 Гц - 10 мГц при соотношении сигнал/шум 60 дБ, работает в диапазоне температур от -40°C до +74°C, потребляет ток не более 150 мА и имеет наработку на отказ более 11 лет. Благодаря своим малым размерам, видеопередатчик можно монтировать непосредственно на камеру видеонаблюдения, а также свободно размещать в любом термокожухе, если камера работает на улице.
По своим тактико-техническим характеристикам видеопередатчик ориентирован для работы в составе системы видеонаблюдения, когда необходимо передавать качественный видеосигнал на устройства обработки, записи и хранения видеоинформации с камеры или нескольких камер видеонаблюдения, расположенных на расстоянии до 4 км. от этих устройств. При этом видеопередатчик VT1101M совместим со всеми моделями видеоприемников IFS, включая модели VR1000, VR1001, VR1100, VR1130 и VR2100, параметры и цены которых приведены в каталоге CCTV в подразделе «оптоволоконное оборудование».
Передача видеосигнала по оптоволокну на большие расстояния
Если видеосигнал с камеры видеонаблюдения необходимо передавать по оптоволоконному кабелю на расстояния более 4 километров, специалисты IFS рекомендуют использовать видеопередатчик VT1102M, который имеет более высокую мощность и дальность действия до 5.5 км, или видеопередатчик VT1130M, который в паре с видеоприемником VR1130 обеспечивает передачу видеосигнала по оптоволоконному кабелю на расстояния до 42 км без промежуточного усиления.
Отсутствие настроек и высокая надежность видеопередатчика
Как и большинство устройств для передачи видеосигнала компании IFS, видеопередатчик VT1101M работает по принципу "Plug-and-Play" и не требует никаких дополнительных электрических или оптических настроек на месте. Достаточно подключить видеопередатчик к камере видеонаблюдения и подать на него напряжение питания и VT1101M начнет работать. Для контроля работоспособности видеопередатчика на его корпусе имеется светодиод, показывающий, что на VT1101M напряжение питания подано. Благодаря использованию высоконадежных схем и элементов, а также простоте конструкции, видеопередатчик имеет среднюю наработку на отказ более 100 000 часов или 11 лет

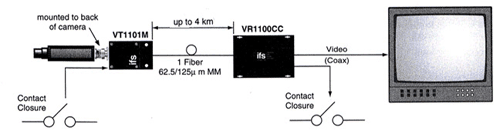

Два варианта соединения видеопередатчика с камерой видеонаблюдения
Поскольку видеопередатчик IFS VT1101M представляет собой полностью автономное устройство и имеет малые габариты (6,4х4,1х2,5 см), то он может быстро и надежно крепиться на BNC разъем камеры видеонаблюдения, а также помещается вместе с камерой в любой термокожух. По второму варианту видеопередатчик соединяется с камерой коаксиальным кабелем. В этом случае используется специальное соединительное устройство с проходным разъемом типа BNC, которым комплектуется VT1101M, а длина коаксиального кабеля не должна превышать 230-250 метров.
Стабильная работа в широком диапазоне температур
В отличие от аналогов, это оптоволоконный видеопередатчик стабильно и надежно работает в достаточно широком диапазоне температур от -40°C до +74°C при относительной влажности от 0% до 95% без конденсации в соответствии с требованиями NEMA TS-1/TS-2, а плата видеопередатчика отвечает требованиям стандарта IPC. Для работы в условиях конденсации и влаги компания IFS выпускает видеопередатчики на базе VT1101M, печатная плата которых имеет специальное защитное покрытие. Благодаря этому, видеопередатчики IFS могут работать во всех климатических поясах России и стабильно выполнять свои функции при больших перепадах температур.
Возможность выбора источника питания для VT1101M
В зависимости от места установки видеопередатчик может получать питание от различных источников. В стандартной комплектации видеопередатчик поставляется с блоком питания PS-12VDC, который обеспечивает напряжение 12 В при потребляемом токе не более 150 мА. Если видеопередатчик монтируется вместе с камерой видеонаблюдения в термокожух, который, как правило, работает от источников переменного тока с напряжением 24 В, VT1101M можно доукомплектовать адаптером. Если вблизи места монтажа VT 1101M расположена только сеть переменного тока напряжением 220-230 В, то видеопередатчик можно доукомплектовать блоком питания PS-12VDC-230.
Другие оптоволоконные видеопередатчики IFS
Широкий ассортимент оптоволоконного оборудования, выпускаемого компанией IFS, позволяет выбрать тот видеопередатчик, который необходим для решения конкретной задачи. Например, если необходимо использовать один источник питания переменного тока 24 В совместно с камерой видеонаблюдения, можно выбрать видеопередатчик VT1000AC или VT1002AC, обеспечивающие передачу видеосигнала до 4 километров и 5,5 километров, соответственно.
Если по условиям технического задания необходимо передавать по оптоволокну помимо видеосигнала и аудиосигнал, специалисты IFS рекомендуют использовать модель VAT1200, позволяющую передавать аудиосигнал в одном направлении, или видеопередатчик VAT1900, осуществляющий приемопередачу аудиосигнала в двух направлениях. Когда необходимо организовать не только передачу видео, но и осуществлять управление камерой (наклон, поворот, трансфокация), наилучшим выбором будет видеопередатчик VT1500, передающий данные управления в одном направлении, или модель VT1900, обеспечивающая двустороннюю передачу данных.
Детальные технические характеристики и цена на видеопередатчик VT1101M, а также другие видеопередатчики и приемники видеосигнала компании IFS приведены в подразделе «оптоволоконное оборудование» каталога CCTV. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов АРМО-Системы действует гибкая система скидок.
