Двунаправленная передача аудио по сети с использованием IP-модуля AXIS P8221 с 8 тревожными входами/выходами, детектором звука и PoE

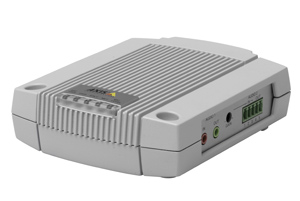

Сетевой модуль P8221 компании AXIS Communications предназначен для передачи аудиосигналов, тревожных сигналов и управляющих команд в составе IP-систем видеонаблюдения. Он оснащен двумя аудиовходами и выходами, предусилителем и источником фантомного питания, и может кодировать звук в формате AAC до 128 Кбит/с при частоте дискретизации 32 кГц, а также в G.711 и G.726. На базе P8221 возможна передача аудио по сети в режимах полу- и полный дуплекс. Кроме того, он имеет настраиваемый аудио детектор, 8 конфигурируемых тревожных входов/выходов для подключения внешних охранных датчиков и управления исполнительными устройствами, поддерживает технологию Power over Ethernet и удаленный доступ по сети через веб-браузер.

Универсальный модуль AXIS P8221 позволяет дополнить функциональность сетевой системы видеонаблюдения не только возможностями передачи звука и аудиодетекции, но и автоматического управления исполнительными устройствами при поступлении на его входы сигналов тревоги от магнито-контктных датчиков, ИК-детекторов движения, датчиков разбития стекла и др. P8221 подключается непосредственно к сети, а передача аудио осуществляется им в дуплексном, полудуплексном либо симплексном режимах. Более того, аудио модуль можно удаленно настроить через веб-интерфейс и выбрать все параметры его работы, а также сконфигурировать, как это необходимо в условиях конкретной видеосистемы и объекта.

Простой доступ к AXIS P8221 по сети
Встроенный веб-интерфейс предоставляет оператору видеосистемы доступ к модулю с сетевого ПК через веб-браузеры Internet Explorer, Firefox или Safari. При этом P8221 позволяет настраивать свои режимы работы и параметры аудио потоков, в соответствии с которыми будет осуществляться передача аудио по сети, например, режим трансляции, формат кодирования звука, частота дискретизации, битрейт и т.д. Вместе с тем, предусмотрена возможность сконфигурировать тревожные входы/выходы и задать алгоритмы реакции модуля при поступлении на его тревожные входы сигналов с внешних охранных датчиков. Как и другие IP-устройства AXIS, P8221 поддерживает современные сетевые протоколы и обеспечивает безопасную передачу данных по сети за счет использования парольной защиты, фильтрации IP-адресов, цифровой аутентификации, а также шифрования HTTPS.

Возможность подключения различного аудио оборудования
Модуль P8221 имеет два разъема для подсоединения 2 внешних микрофонов и два разъема для динамиков. Один из аудио входов снабжен предусилителем и может обеспечить фантомное питание для сбалансированного микрофона, а к его выходу можно напрямую подсоединить пассивный динамик. Кроме того, модуль позволяет регулировать усиление, благодаря чему передача аудио по сети с высоким качеством возможна при использовании микрофонов с различным уровнем выходного сигнала. Другая пара аудиовход/выход служат для подключения электретных и динамических микрофонов и передачи звукового сигнала на активный динамик либо наушники.

Потоковая передача звука и воспроизведение аудиороликов
Оснащение P8221 новейшим процессором ARTPEC позволяет ему передавать по сети высококачественный звук, используя современный аудиокодек AAC (Advanced Audio Codec), а также кодеки G.711 и G.726. При этом возможна как потоковая передача аудио по сети, так и воспроизведение загруженных или заранее записанных аудиороликов – звуковых файлов, которые могут быть воспроизведены при поступлении сигнала тревоги, либо при инициации оператором через веб-интерфейс. В зависимости от конфигурации и назначения видеосистемы, P8221 может осуществлять передачу звука в симплексном режиме, а также в режимах полу- и полный дуплекс, когда пользователи могут слушать и говорить одновременно.

Восемь конфигурируемых тревожных входов/выходов
В отличие от многих аналогов, этот сетевой модуль позволяет задействовать 8 цифровых тревожных входов/выходов, которые можно свободно конфигурировать по сети через веб-браузер в соответствии с требованиями к охранной видеосистеме. Так, к входам P8221 могут быть подключены ИК-датчики движения, открытия двери или разбития стекла, а также дымовые извещатели и другие устройства сигнализации, способные замыкать и размыкать цепь. При этом может быть активирована автоматическая передача аудио по сигналу тревоги и приведены в действие через тревожные выходы P8221 различные исполнительные устройства – электрозамки, световые приборы и др. Кроме того, аудио модуль может автоматически рассылать сообщения о тревоге на заданные адреса E-mail, а также загружать данные на HTTP-серверы по TCP-протоколу.

Возможность использования двух способов электропитания P8221
Как и большинство устройств AXIS, аудио модуль P8221 способен получать электропитание по IP-сети, поскольку он поддерживает технологию Power over Ethernet (PoE) стандарта IEEE 802.3af (класс 3). Такое решение делает его установку легкой и экономичной, а также обеспечивается возможность надежной передачи аудио по сети в случае монтажа устройства в труднодоступных местах или где отсутствует электропроводка. Кроме того, даже при обесточивании объекта процесс аудио контроля останется непрерывным. Наряду с этим, AXIS P8221 может запитываться от источника постоянного/переменного тока с напряжением 8-34/20-24 В.

Варианты инсталляции и подключения P8221
Модуль имеет компактный металлический корпус с двумя монтажными отверстиями для настенного монтажа, но допускает и настольную установку. Он имеет собственный IP-адрес и может функционировать как автономное сетевое устройство для передачи аудио и сигналов тревоги. P8221 совместим с различными охранными устройствами, в том числе, с устаревшими. Благодаря наличию последовательного интерфейса RS-232/422/485 аудио модуль может взаимодействовать с оборудованием, работающим через COM-порт, например, с датчиками температуры.

Основные технические характеристики на модуль для передачи аудио AXIS P8221

Основные технические характеристики и цены на модуль для передачи аудио по сети AXIS P8221, а также на другое аудио оборудование AXIS, приведены в подразделе «передача аудио по сети» каталога оборудования для IP-видеонаблюдения. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов компании «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техническая поддержка клиента в период выбора, инсталляции, гарантийного и сервисного обслуживания оборудования.

Для получения дополнительной информации на P8221 и другие IP-модули для передачи аудио компании AXIS обращайтесь по эл. почте armosystems@armo.ru или по телефонам: (495) 787-3342, 937-9057 в отдел продаж компании «АРМО-Системы», являющейся официальным российским дистрибьютором оборудования AXIS Communications, либо в региональные офисы «АРМО»:
