Биометрическая и RFID-идентификация персонала на базе считывателя ST-FR020EM

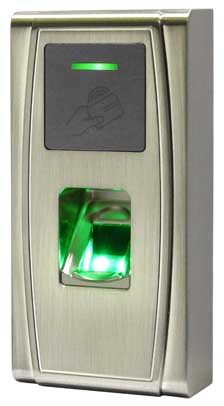

 Мультитехнологичный считыватель ST-FR020EM торговой марки Smartec предназначен для идентификации людей по отпечаткам пальцев и RFID-картам стандарта EM Marine. Он может работать как в автономном режиме, так и в составе сетевых СКУД, а через Wiegand-интерфейс имеется возможность интегрировать устройство в системы контроля доступа любых производителей. Помимо ридеров двух типов, ST-FR020EM имеет встроенный контроллер и набор входов/выходов для подключения к нему внешних устройств, в том числе и дополнительного био-/RFID-считывателя. Благодаря его металлическому корпусу со степенью защиты IP54, возможна идентификация сотрудников не только внутри помещений, но и в неотапливаемых холлах при температуре от -10° до +50°С и влажности до 90%.
Биометрическая идентификация выполняется после считывания отпечатков пальцев пользователя встроенным в ST-FR020EM высокоточным оптическим сканером. Считыватель способен хранить в своей памяти до 1500 биометрических шаблонов, но, если заносить в базу по два шаблона на каждого сотрудника, то он сможет обслуживать до 750 человек. При этом время идентификации одного отпечатка пальца составляет менее 1 секунды. Чтобы повысить вероятность корректного распознавания отпечатков, производитель рекомендует заводить в базу шаблоны указательного, среднего или безымянного пальца пользователя.
Наличие встроенного считывателя Em Marine
Помимо сканера отпечатков пальцев, ST-FR020EM оснащен RFID-считывателем для идентификации карт стандарта Em Marine, передающих код на частоте 125 кГц. Все результаты операций, выполняемых проксимити-ридером, (верное/неверное распознавание) и его текущее состояние (режим ввода/удаления пользователей, дежурный режим) отображаются на СИД-индикаторе. Благодаря тому, что в считывателе реализована идентификация по 2 различным технологиям, эта модель Smartec может работать в режимах распознавания пользователей как по отпечаткам пальцев, так и по картам доступа.
Два способа подключения к СКУД
Для связи с центральным компьютером системы доступа устройства био-/RFID- идентификации имеют интерфейсы RS485 и TCP/IP. В случае, если ST-FR020EM подключаются к шине RS485 (витая пара), то для адресного обращения к ним через программное обеспечение каждому из считывателей задается индивидуальный адрес с помощью DIP-переключателей, расположенных на корпусе идентификационного устройства. Во втором случае используется прямое подключение к ПК через кабель Ethernet или через HUB (коммутатор).
Возможность работы в автономном режиме и в составе сетевой СКУД
На базе считывателей серии ST-FR020EM, можно создавать автономные системы контроля доступа с локальным программированием через голосовое меню. Также они могут работать в составе централизованной сетевой СКУД, где реализована идентификация с управлением через специализированное ПО. При этом в качестве программного обеспечения можно использовать ПО той системы, в которую интегрируется считыватель, или можно построить систему контроля доступа на базе программного обеспечения «Таймекс».
Управление электрическим замком двери
ST-FR020EM имеет релейный выход с НЗ/НР контактами, через который устройство идентификации может управлять электрическим дверным замком. НР-контакт применяется в тех случаях, когда считыватель должен управлять замком, открывающимся при подаче напряжения, а НЗ – когда замок открывается при отключении питания. В любом случае, команда на открытие замка подается ридером только в тех случаях, когда идентификация прошла успешно. Если рабочее напряжение замка составляет 12 В, то для него и ST-FR020EM можно использовать единый источник электропитания достаточной мощности.
Удобное программирование с помощью мастер-карты и USB-клавиатуры
В случае автономной работы ST-FR020EM, его можно запрограммировать с помощью мастер-карты, заранее зарегистрированной в памяти устройства. При этом, после входа в режим регистрации, считыватель позволяет завести в базу одного пользователя и присвоить ему самый младший из свободных идентификационных номеров. Используя же внешнюю USB-клавиатуру, новому пользователю можно присвоить любой номер. В обоих режимах программирования идентификация персонала может быть организована путем добавления в память ST-FR020EM одной карты и до 10 отпечатков пальцев на каждого пользователя. Для удобства программирования эта модель имеет интерактивное голосовое меню.
Набор дополнительных входов и выходов
На электронной плате считывателя смонтировано два входа, через которые к считывателю можно подключить датчик положения двери и кнопку запроса на выход. Если на объекте идентификация осуществляется по RFID-картам другого стандарта, то к ST-FR020EM можно подключить через Wiegand-вход внешний RFID-ридер, например, стандарта HID Proximity. Кроме того, ST-FR020EM имеет дополнительный выход для подключения, например, сирены. В этом случае, тревожный сигнал может быть сгенерирован устройством идентификации при попытке его отрыва от поверхности крепления.
Возможность интеграции ST-FR020EM в СКУД любых производителей
Наличие у считывателя Wiegand-выхода обеспечивает его подключение к контроллеру СКУД практически любого производителя. При этом пользователь может самостоятельно конфигурировать устройство идентификации, формируя на его выходе Wiegand-формат с длиной кода от 26 до 64 бит. Как уже отмечалось, возможна организация централизованной СКУД на базе считывателей Smartec и ПО «Таймекс», когда исполнительные устройства управляются непосредственно от ST-FR020EM.
Технические характеристики на считыватель для био-/RFID-идентификации Smartec ST-FR020EM
|
Параметры |
Значение |
|
Количество пользователей: |
750 – идентификация по отпечаткам пальцев (по 2 шаблона на пользователя) и 10 000 – по картам |
|
Количество событий: |
20.000 |
|
Время идентификации: |
<1 с |
|
FAR: |
<0.0001% |
|
FRR: |
<1% |
|
Бесконтактный считыватель: |
Em Marine, встроенный, 125 кГц |
|
Интерфейсы: |
RS485, TCP/IP, USB host, Wiegand вход/выход |
|
Выход управления замком: |
Релейный выход НЗ/НР; 12 В пост. тока, 3 А |
|
Дополнительные выходы: |
Тревожный выход: реле НЗ/НР |
|
Питание: |
12 В пост. тока, не более 400 мА |
|
Диапазон рабочих температура: |
от -10 до +50 °С без конденсации |
|
Диапазон рабочей влажности: |
10% - 90% |
|
Класс защиты |
IP54 |
|
Габариты: |
148х73х35 мм |
|
Опция: |
поддержка карт MIFARE |
