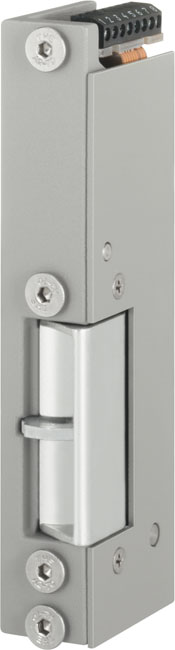

Нормально-закрытая защелка для двери effeff 118 с переставляемым язычком FaFix и мониторингом состояния створки

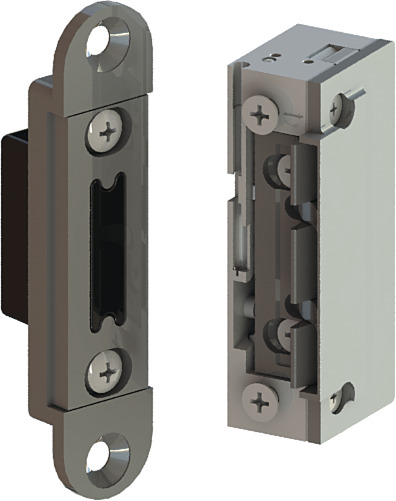

Врезная защелка для двери серии 118 компании effeff Линейка компактных нормально-закрытых электрозащелок effeff 118 включает в себя более 60 модификаций и объединяет стандартные защелки для двери (118), модели для дымозащитных дверей (118S) и защелки для дверей, работающих на улице или в условиях повышенной влажности (118W). Для удобства эксплуатации все устройства линейки оснащены переставляемым язычком FaFix, а некоторые модификации снабжены контактом мониторинга положения створки, защитным биполярным диодом и рычажком длительной механической разблокировки. Кроме того, защелки для двери с системой ProFix позволяют стандартизировать выемку в дверной раме и сократить время ее монтажа. Благодаря симметричному исполнению, любая защелка этой линейки может быть установлена в различных положениях согласно DIN (на «левые» или «правые» двери, горизонтально или вертикально).

Универсальные электромеханические защелки (ЭМЗ) effeff 118 являются электрически управляемыми устройствами для блокирования/разблокирования дверей, оснащенных замком с косым ригелем. Каждая электрическая защелка для двери монтируется в дверную коробку, а механический замок (точнее, его ригель) является ее ответной частью. При этом, если язычок замка связан через коромысло с его цилиндром, то ригель может быть втянут поворотом ключа. В стандартном случае точка прохода, где установлена защелка для двери, изнутри оснащается нажимной ручкой, а снаружи неподвижной, поэтому изнутри дверь можно открыть в любое время, нажав на ручку замка, а снаружи вход возможен только при наличии ключа или карты. В этом случае механические свойства дверного замка, совместно с которым используется защелка для двери, полностью сохраняются и его можно запирать с помощью ключа, например, в ночное время.

Принцип действия защелки нормально-закрытого типа
Любая нормально-закрытая защелка удерживает дверь в заблокированном состоянии до тех пор, пока на нее не будет подано питающее напряжение. Как и у EFF 14, концы обмотки электромагнита effeff 118 выведены на клеммы, через которые защелка для двери подключается к плате коммутации системы контроля доступа или к кнопке «выхода». При подаче напряжения на электромагнит, якорь дверной защелки притягивается к сердечнику, и закрепленный на якоре язычок разблокирует выдвинутый косой ригель механического замка, установленного на двери. При снятии напряжения пружина возвращает поворотный элемент в положение «закрыто» и защелка для двери блокирует ригель замка.

Возможность регулировки горизонтального положения язычка
Каждая защелка для двери линейки effeff 118, как и ЭМЗ модельного ряда EFF 17, оснащена запирающим язычком с функцией FaFix, который можно переставлять относительно корпуса устройства на расстояние до 2 мм при шаге 1 мм. За счет этого возможна корректировка зазора между ригелем ответной части и блокирующим элементом защелки. Благодаря такой регулировке, можно быстро компенсировать небольшие перекосы двери, возникающие во время ее эксплуатации, без демонтажа защелки и других запорных устройств.

Наличие функции контроля положения двери
Некоторые ЭМЗ данной линейки имеют опцию мониторинга положения двери, необходимую для систем контроля доступа. С этой целью данная защелка для двери оснащается специальным контактом (RR), который является беспотенциальным переключателем и приводится в действие рычажком под давлением косого ригеля замка. Благодаря тому, что при регулировке FaFix рычаг контакта перемещается вместе с внешней частью защелки двери, функция контроля состояния створки доступна в любом его положении. Такой функционал мы можем встретить и у защелок модельного ряда EFF 332, являющихся самыми миниатюрными устройствами для оборудования аварийных выходов.

Модели с биполярным диодом для защиты от электрических импульсов
Как показывает практика, при снятии или подаче напряжения питания в обмотке электромагнита защелки двери возникает обратный ток, который может вызвать искрение на контактах реле контроллера СКУД, что со временем приводит к их повреждению. Чтобы избежать негативных последствий переходных процессов, данная защелка для двери оснащена биполярным диодом, который встраивается в электрическую цепь параллельно электромагнитной катушке и защищает реле от электрических импульсов.

Возможность длительной механической разблокировки ЭМЗ
Помимо контроля положения двери, некоторые модификации защелок для двери линейки effeff 118 оснащены рычажком длительной механической разблокировки. Это позволяет разблокировать дверь на необходимый период времени и организовать, например, свободный доступ в помещение в часы посещения, или в случае отключения электропитания. Рычажок расположен под поворотным элементом защелки напротив торца механического замка, поэтому защелка для двери переключается между режимами работы при открытой створке.

Модели 118W для работы в уличных условиях
Одна из модификаций описываемой линейки – защелка для двери effeff 118W изготовлена с учетом требований к устройствам, предназначенным для работы в помещениях с повышенной влажностью или на улице. Помимо преимуществ, характерных для всех ЭМЗ этой линейки, защелка 118W (а также effeff 16W) имеет коррозионностойкую поверхность и полностью загерметизированную электрическую катушку для ее защиты от влаги и воды. Благодаря системе Profix, эта защелка для двери может быть установлена без увеличения паза в дверной раме в области откидывания язычка, что повышает защиту дверного полотна от сырости и порчи створки, а также сокращает время монтажа. Разнообразные модификации 118W доступны с такими функциями, как механическая разблокировка, контакт положения двери и предохраняющий диод.

Защелки 118S для дымозащитных дверей
В линейку устройств effeff 118 входит также защелка 118S, которая защищает помещения зданий от дыма в случае пожара и обеспечивает надежное удержание дверного полотна в полностью закрытом состоянии. Данная защелка для двери имеет систему Profix, а также модификацию с контактом положения двери и биполярным защитным диодом. Помимо этого, в линейку входит огнеупорная ЭМЗ 118F, предназначенная для установки на противопожарные двери.

Быстрый монтаж на «правые» и «левые» двери
По своей конструкции защелка серии 118 является симметричным устройством, поэтому, как и многие устройства марки effeff (например, ЭМЗ серии EFF 34), она может устанавливаться на двери, открывающиеся как в правую, так и в левую сторону. Чтобы определить направление открытия двери, нужно встать с той стороны, где видны накладные петли, и посмотреть, в какую сторону движется дверное полотно. За счет своей симметричной конструкции, эта защелка для двери может монтироваться как в вертикальном, так и в горизонтальном положении.

Технические характеристики на защелки двери effeff 118

Параметры

Значения

Напряжение

10-24 В пост./перем. тока
22-42 пост./перем. тока

Номинальное потребление тока

280 мА при12 В пост. тока
560 мА при 24 В пост. тока
250 мА при 12 В перем. тока
500 мА при 24 В перем. тока

Номинальное сопротивление

43 Ом

Тип

Нормально-закрытая защелка для двери

Предел прочности

3750 Н

Защитный диод

Биполярный встроенный (зависит от модификации)

Диапазон перемещения FaFix

3 мм

Глубина захвата язычка

5,5 мм

Размеры

66 х 25,5 х 17,5 мм

Класс защиты

IP54

Диапазон рабочих температур

- 40 -+50°С

Основные технические характеристики и цены на защелки effeff 118, а также на другие защелки для дверей этой марки, приведены в подразделе «электромеханические "защелки для дверей» каталога оборудования для СКУД. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов компании «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техническая поддержка клиента в период выбора, инсталляции и гарантийного обслуживания оборудования.

Как подобрать защелки для дверей effeff 118

Каталог оборудования effeff: Электрозащелки серии 118W.

Как подобрать защелки для дверей effeff 118

Для получения дополнительной информации на защелки для двери effeff 118 и другие устройства компании effeff обращайтесь в центральный или региональные офисы компании «АРМО-Системы», являющейся официальным российским дистрибьютором оборудования этой марки.
