Многоканальные системы видеонаблюдения на базе оборудования JVC Professional
Компания JVC Professional, один из крупнейших мировых производителей оборудования для видеонаблюдения, выпускает широкий спектр устройств, которые могут использоваться в качестве компонентов системы видеонаблюдения совместно с оборудованием других производителей или же сами служат ядром системы видеонаблюдения, функциональные возможности и емкость которой можно при необходимости расширять, подключая различные модули, например видеорегистраторы, клавиатуры, мониторы, камеры видеонаблюдения JVC или других производителей.
Построенная на базе оборудования JVC система видеонаблюдения чаще всего ориентирована на небольшие и средние по площади объекты, однако использование интернет-технологий позволяет строить и системы видеонаблюдения территориально распределенных объектов. Модели камер видеонаблюдения, видеорегистраторов, мониторов JVC имеют различный набор функциональных возможностей и отличаются друг от друга по цене, что позволяет, ориентируясь на определенный бюджет, строить на оборудовании JVC системы видеонаблюдения разных масштабов.
Цифровые системы видеонаблюдения на базе видеорегистраторов JVC
Выпускаемые JVC модели многоканальных видеорегистраторов позволяют строить системы видеонаблюдения емкостью от 1 до 16 камер видеонаблюдения на один видеорегистратор. Видеорегистраторы JVC имеют разъем для подключения к сети и встроенный веб-сервер, поэтому просмотр видеоизображения с такого видеорегистратора может осуществляться из окна стандартного веб-браузера. Для управления видеорегистратором и изменением настроек подключенных к нему камер видеонаблюдения можно использовать кнопки управления передней панели или установить на подключенный к сети компьютер управляющее ПО, входящее в комплект поставки видеорегистратора.
В зависимости от размеров объекта, требований к системе видеонаблюдения и выделенного бюджета, для ее построения можно рекомендовать различные группы оборудования. Например, простейшая система видеонаблюдения может быть построена на основе одноканального сетевого видеорегистратора VR-601E, а если вам необходимо осуществлять видеонаблюдение в режиме реального времени, то для этого рекомендуем использовать 16-канальный видеорегистратор VR-716E со скоростью записи до 400 к/с.

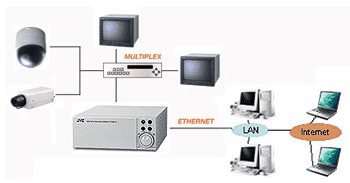

Цифровая система видеонаблюдения эконом-класса
 Одноканальный видеорегистратор VR-601E может использоваться для создания небольшой системы видеонаблюдения на 1 канал или, при подключении камер видеонаблюдения через аналоговый мультиплексор или квадратор, для организации системы видеонаблюдения на большее количество каналов. В составе системы видеонаблюдения этот одноканальный видеорегистратор осуществляет запись и трансляцию по LAN/WAN-сетям видео в формате M-JPEG со скоростью до 50 п/с и разрешением до 720x288 пикс. Для дублирования записи видеорегистратор по желанию заказчика может комплектоваться вторым съемным жестким диском, а также имеет слот для SD-карты, на которую можно копировать отдельные кадры или системную информацию о настройках видеорегистратора. Одноканальный видеорегистратор поставляется в комплекте с ПО JVC, которое обеспечивает дистанционное управление и просмотр видео и позволяет организовать сетевую систему видеонаблюдения. Цифровой видеорегистратор может работать с большинством существующих на рынке CCTV видеомультиплексоров, благодаря чему его легко интегрировать в существующие аналоговые системы видеонаблюдения.
К этому устройству можно подключить любую камеру видеонаблюдения из линейки оборудования JVC. Для одноканальной системы видеонаблюдения эконом-класса оптимально подходят модели TK-C920E(A), TK-C720E, TK-C205E.
Цветные камеры высокого разрешения TK-C920E(A) представляют собой аналоговые камеры с цифровой обработкой видеосигнала и режимом Super LoLux и наиболее часто устанавливаются в системы видеонаблюдения офисов, торговых залов и вокзалов. TK-C920E(A) обеспечивают превосходное качество изображения с разрешением 535 ТВЛ при освещенности до 0,7 лк, имеют АРУ, автоматический и ручной баланс белого, компенсацию встречной засветки и встроенный 10-битный DSP для обработки изображения.Эти камеры имеют небольшой ударопрочный корпус с резьбой для крепления на кронштейн.
Стационарная цветная видеокамера наблюдения под куполом TK-C205E имеет разрешение по горизонтали 535 ТВЛ, чувствительность 2,4 лк (с дымчатым куполом) и поддерживает режим LoLux. Эта цветная видеокамера крепится на специальном кронштейне, который позволяет изменять ее положение в пределах 120° по горизонтали, 130° по вертикали и 30° в наклонной плоскости. Отличительной чертой этой камеры является возможность ее установки в стандартную монтажную коробку.
TK-C720E и TK-C720TPE – классические аналоговые камеры видеонаблюдения с разрешением 470 ТВЛ и чувствительностью 1,5 лк. Они легко подключаются к системе видеонаблюдения и могут устанавливаться на поворотное устройство и дополняться трансфокатором. Как правило, такие камеры используются внутри помещений, а для работы в уличных условиях помещаются в термокожух. TK-C720E и TK-C720TPE имеют такие настройки, как автоматическая/ручная регулировка баланса белого и компенсация засветки фона. В отличие от TK-C720E телевизионная камера TK-C720TPE оснащена встроенным передатчиком по витой паре, передает видеосигнал на расстояние до 900 м без промежуточного усиления и может быть использована при построении систем видеонаблюдения территориально распределенных объектов.
Одноканальная система видеонаблюдения может быть укомплектована небольшим видеомонитором – жидкокристаллическим или с электронно-лучевой трубкой. Для такой системы видеонаблюдения наилучшим выбором будет 15-дюймовый видеомонитор TM-H150CG или 17-дюймовый видеомониторы TM-A170G и TM-H1700G.

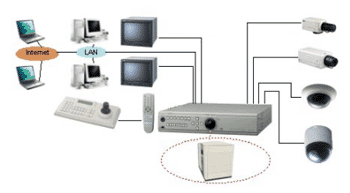

Многоканальная система видеонаблюдения среднего класса
 9- или 16-канальная система видеонаблюдения может быть построена на базе видеорегистраторов VR-609E и VR-616E. По набору функций эти цифровые видеорегистраторы идентичны и различаются только числом видеоканалов. Встроенный веб-сервер позволяет просматривать видео, поступающее с камер видеонаблюдения, через стандартный веб-браузер, а входящее в комплект с этими устройствами клиентское ПО позволяет осуществлять просмотр не только «живого» видео, но и архива; производить поиск; управлять поворотными камерами; конвертировать нужные видеоклипы в формат AVI. Такая система видеонаблюдения позволяет подключать до 9 (видеорегистратор VR-609E) или до 16 (VR-616E) купольных камер видеонаблюдения и управлять ими. Эти видеорегистраторы записывают видео с разрешением 720х288 пикс. и с общей скоростью до 50 к/с. Резервная запись может осуществляться на дополнительный внутренний, внешний или съемный жесткий диск, а также на CD-RW. Для удобства управления оба устройства комплектуются пультом дистанционного управления. Кроме того, система видеонаблюдения на базе видеорегистраторов серии VR сможет фиксировать 1 канал аудиоинформации, а ее охранные функции дополняются возможностью подключения 9 или 16 охранных датчиков.
Такая конфигурация системы видеонаблюдения оптимальна, если необходимо контролировать более 1 купольной камеры видеонаблюдения.
Купольная камера TK-C655E(B) за счет специальной конструкции поворотного механизма может вести круговое панорамирование без мертвых зон и осуществляет поворот в вертикальной плоскости на 180 градусов. Эта камера ведет круглосуточное видеонаблюдение (днем ее чувствительность равна 0,5 лк, а ночью камера переходит к съемке в черно-белом режиме, и ее чувствительность возрастает до 0,015 лк) и может работать с инфракрасной подсветкой с длиной волны 850-880 нм. В TK-C655E(B) реализован алгоритм раздельной экспозиции темных и светлый участков кадра, что позволяет камере формировать видео с четкой прорисовкой всех деталей. Для подключения охранных датчиков купольная камера имеет 4 входа, а в начальном положении использует гибко настраиваемый детектор движения.
Купольная видеокамера TK-C676E имеет те же возможности, что и TK-C655E(B), но ее чувствительность несколько ниже (0,5 лк днем и 0,025 лк ночью). Зато эта купольная видеокамера имеет водонепроницаемый корпус со степенью защиты IP52 и обеспечивает 27-кратное оптическое и 10-кратное цифровое увеличение.
Многоканальная система видеонаблюдения реального времени
Цифровая система видеонаблюдения с числом видеоканалов до 1024 может быть построена на базе 16-канальных видеорегистраторов VR-716E, каждый из которых записывает видео с разрешением до 720х576 пикс. (360х288 пикс. в режиме квадратора) и общей скоростью до 400 к/с. Видеовходы VR-716E разбиты на 4 равных блока. Если в блоке активны все 4 канала, то видеорегистратор записывает изображение с них в режиме квадратора, то есть со скоростью 25 к/с на канал и с разрешением 360х288 пикс. в формате MPEG-2. Аудио- и видеоинформацию этот видеонакопитель записывает на два встроенных жестких диска общей емкостью 160 Гб, а при необходимости к нему можно подключать внешние жесткие диски и устройство DVD-RAM. Кроме того, пространство для записи можно расширить, последовательно соединив до 16 видеонакопителей VR-716E и объединив их видеовходы. Клиентское ПО VR-716EPlayer обеспечивает доступ по сети к 1-64 видеорегистраторам с возможностью поиска, просмотра «живого» и записанного видео, анализа «водяных знаков».
Для формирования видеоизображения такая система видеонаблюдения может использовать как уже перечисленные купольные и стационарные камеры видеонаблюдения, так и высокочувствительные камеры TK-WD310E и TK-C1430E.
TK-WD310E – профессиональная камера видеонаблюдения с расширенным динамическим диапазоном, предназначенная для работы в составе системы видеонаблюдения на объектах с неравномерным, часто меняющимся освещением или встречной засветкой. Эта камера видеонаблюдения оснащена WDR-матрицей, выполненной по технологии PIXIM, и цифровым процессором обработки видеосигнала и имеет чувствительность 0,9 лк, разрешение 480 ТВЛ, небольшие габариты.
Высокочувствительная камера наблюдения TK-C1430E «день/ночь» предназначена для ведения круглосуточного видеонаблюдения на особо ответственных объектах, в том числе на объектах с динамически меняющимся освещением. Эта камера имеет встроенный цифровой сигнальный процессор, на базе которого реализованы такие функции по обработке изображения, как компенсация встречной засветки, автоматическое слежение за уровнем белого (Auto Tracking White, ATW), фирменная технология расширения динамического диапазона ExDR, детектор движения и цифровое увеличение изображения. Повышенная светочувствительность этой камеры наблюдения в ночное время достигается за счет использования подвижного отсекающего инфракрасного фильтра. В дневном режиме работы камера наблюдения TK-C1430E имеет чувствительность 0,45 лк, а в ночном режиме 0,015 лк и формирует видео с разрешением 480 ТВЛ.
Просмотр «живого» видео и архива в такой системе видеонаблюдения можно организовать различными способами. Один из вариантов – просмотр видео по сети на компьютерном мониторе или в режиме последовательности на небольшом ЭЛТ-видеомониторе. Из соображений безопасности и удобства оператора системы видеонаблюдения лучше установить на посту охраны большой видеомонитор, например 17-дюймовый ЖК-монитор LM-17G или 21-дюймовый ЭЛТ-монитор TM-A210G. При необходимости одновременного контроля большого количества каналов видео можно организовать мониторную стену из нескольких LM-17G или 15-дюймовых LM-15G.
Оборудование для организации сетевой системы видеонаблюдения серии V.Networks
JVC Professional выпускает серию сетевого оборудования V.Networks, в которую входят сетевые камеры и видеосерверы, позволяющие создать распределенную сетевую систему видеонаблюдения. В состав системы видеонаблюдения V.Networks входят сетевые камеры VN-C10U, VN-C30U и видеосервер VN-A1U. Эти устройства подключаются непосредственно к локальной сети, а транслируемое ими видеоизображение можно просматривать в окне стандартного веб-браузера (Internet Explorer, Netscape Communicator) с подключенного к сети персонального компьютера, поскольку все устройства V.Networks имеют встроенный веб-серввер.
Для организации сетевой системы видеонаблюдения используется специализированное программное обеспечение компании JVC VN-S400U, которое позволяет контролировать до 256 каналов видео, подключенных к локальной сети. На одно окно можно вывести от 1 до 16 каналов, а сами окна будут переключаться вручную или автоматически в заданной последовательности. VN-S400U позволяет организовать запись видео по расписанию или по сигналу тревоги с датчиков или детектора движения с различной плотностью, а также поддерживает уведомление о тревоге по e-mail. За счет поддержки многоадресной передачи данных это ПО обеспечивает существенную экономию сетевого трафика. С помощью удобных средств управления оператор такой системы видеонаблюдения может активизировать режим записи, изменять настройки подключенного оборудования, просматривать журнал событий и управлять купольными камерами.
Цветная сетевая камера видеонаблюдения VN-C10U легко интегрируется в цифровую систему видеонаблюдения и передает видео в формате JPEG или MPEG-4 по LAN/WAN с разрешением до 640х480 пикс. со скоростью до 30 к/с. Видеоинформация, которую передает VN-C10U, может быть просмотрена с любого сетевого компьютера с помощью стандартного веб-браузера. Сетевая камера устанавливаются в цифровые территориально распределенные системы видеонаблюдения для организации дистанционного видеонаблюдения.
Поворотная сетевая камера VN-C30U используется в составе цифровых систем, одной из задач которых является сканирование зоны видеонаблюдения. VN-C30U имеет небольшие размеры, 1/4" ПЗС-матрицу высокого разрешения (380 000 пикселей), 15-кратное оптическое и цифровое увеличение, а также встроенное поворотное устройство, которое позволяет осуществлять поворот на 320° в горизонтальной и 90° в вертикальной плоскости со скоростью 100° в секунду. Эта камера видеонаблюдения сжимает видео в формат JPEG или MPEG1 и передает по сети цифровой системы видеонаблюдения со скоростью до 30 к/с и разрешением до 640х480 пикс.
Одноканальный видео сервер VN-A1U предназначен для передачи по сети LAN/WAN видеоизображения с подключенной к нему аналоговой камеры видеонаблюдения и интеграции ее в цифровую систему видеонаблюдения, существующую на объекте. Этот видео сервер оцифровывает аналоговый видеосигнал с камеры видеонаблюдения, преобразует его в формат JPEG и передает со скоростью до 30 к/с по локальным сетям. Благодаря наличию функции многоадресной передачи, видео сервер может работать с любым количеством подключенных к сети компьютеров.
Цены и детальные технические характеристики компонентов системы видеонаблюдения JVC приведены в каталоге CCTV. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов АРМО-Системы действует гибкая система скидок.
