Системы контроля доступа на платформе VELOCITY

Velocity - это программно-аппаратная платформа для создания системы контроля доступа (СКД) и ее интеграции с системой видеонаблюдения и системой охранно пожарной сигнализации. Разрабатывая Velocity, специалисты Hirsch Electronics использовали свой многолетний опыт создания систем контроля доступа на ядерных объектах и самые современные компьютерные технологии, включая операционную систему Windows 2000, базы данных SQL Server компании Microsoft и архитектуру платформы клиент/сервер.

В Velocity все функции, необходимые для системы контроля доступа (СКД) объединены в одном простом в эксплуатации и легко устанавливаемом пакете программ, на базе которого можно построить комплексную систему безопасности компании экономичного класса. Для простейших и самых сложных систем контроля доступа, Velocity использует контроллеры нового поколения DIGI TRAC фирмы Hirsch.

Основные технические характеристики системы контроля доступа:

• Базируется на Microsoft Windows 2000
• Использует базу данных MS SQL Server v.7.0
• Поддерживает режим работы с несколькими мониторами
• Соединение с контроллерами: TCP/IP, последовательный порт, беспроводной Ethernet (802.11b)
• Глобальная связь между контроллерами и системой через ХBox
• Динамический мониторинг состояния системы
• Анимированная графика
• Ввод фотографий, видеоидентификация, изготовление пропусков
• Конфигурируемый пользователем графический интерфейс
• Встроенный браузер и средства обучения в формате AVI
• Идентификация пользователя средствами операционной системы
• Многоязычность
• Автономное создание базы данных
• Загрузка новых версий Firmware во flash-память контроллеров
• Online-диагностика

Базовое программное обеспечение Velocity:
Velocity построена на базе операционной системы Microsoft Windows 2000. Для автономной работы сервера и клиентских рабочих станций используется Windows 2000 Professional, для сервера - Windows 2000 Server. В качестве базы данных использован Microsoft SQL Server. База данных, подключения и все необходимые подсистемы загружаются автоматически при включении компьютера. СКД Velocity работает в локальной (LAN) или глобальной (WAN) сети.

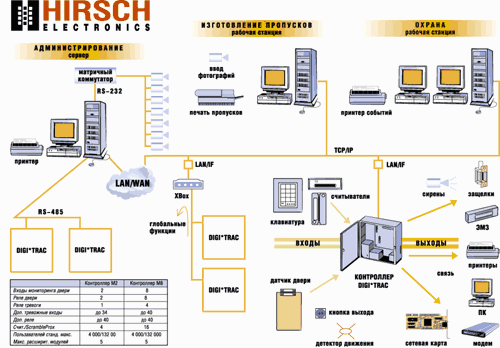

Модель построения системы контроля доступа Velocity

Состав модулей интерфейса оператора системы контроля доступа:

• Администрирование системы
• Конфигурирование Velocity
• Конфигурирование контроллеров DIGI*TRAC
• Настройка интерфейсов
• Мониторинг тревог
• Редактор пропусков и графических планов
• Браузер
• Менеджер локализации
• Менеджер регистрации
• Мониторинг событий
• Графические планы
• Менеджер отчетов
• Мониторинг состояния
• Менеджер БД SQL
• Планировщик задач
• Диагностика оборудования

Управление доступом операторов к системе
Для идентификации оператора Velocity использует Windows 2000 Operator Authentication. При входе в Windows оператор системы контроля доступа должен ввести свое имя и пароль, которые впоследствии используются для назначения ему прав оператора в системе. Права, назначаемые администратором, определяют, может ли оператор просматривать настройку системы, отчеты, графические планы и т.д. Операторам может быть запрещен доступ к таким функциям, как сброс тревог, отмена запрета повторного прохода, сброс счетчиков в пропусках и т.д.

База данных MS SQL Server
СКД Velocity поддерживает все функции современной системы контроля доступа: управление доступом, изготовление пропусков, настройка параметров охранного оборудования, параметров экранов и данные о правах операторов, используя единую базу данных SQL Server. Компания Hirsch расширила возможности MS SQL Server (MSDE), включив в Velocity утилиту "Менеджер SQL" для резервирования, восстановления и других функций управления базой данных. СКД Velocity также поддерживает архивацию и резервирование базы данных по установленному графику.

Окно "Менеджер регистрации"
Это окно состоит из трех разделов: Штат (All Personnel), Личные данные (Personal Information) и Пропуска (Credentials). Раздел "Штат" отображается в виде таблицы с полями, задаваемыми пользователем. Найти служащего можно по любому полю (фамилия, отдел, компания и т.д.) с использованием фильтров и критериев поиска. Для того чтобы отсортировать служащих по какому-либо полю, достаточно всего лишь нажать на заголовок этого поля мышкой.

В разделе "Пропуска" системы контроля доступа отображается информация о функции пропуска, его сроке действия, времени последнего доступа, последней двери и т.д. В дополнение к имени, отчеству, фамилии, фотографии и подписи предусмотрено 36 полей, определяемых пользователем. Их можно использовать для адреса, номеров телефонов, цвета волос, медицинских данных и т.д.

Возможность выбора "Шаблона пропуска" сокращает процедуру ввода информации, количество ошибок и продолжительность изготовления новых пропусков. Сотрудник может иметь несколько пропусков, использующих разную технологию, например: ScramblePad, ScrambleProx Proximity, магнитная полоса, Wiegand, штрих-код, биометрия или смарт-карта.

Для печати пропусков оператор системы через окно "Менеджер регистрации" вводит в базу данных фотографии или подписи из файла, со сканера или с видеокамеры. Фотография также может использоваться для видеоидентификации людей, проходящих через турникет или дверь.

Окно "Мониторинг тревог"
СКД Velocity отображает тревоги, как в окне мониторинга тревог, так и на графических планах. В любом из этих окон оператор может подтвердить тревогу и ввести свои комментарии для отчетности и регистрации события. Администратор системы контроля доступа может задать приоритет (99 уровней), а также текстовые и/или звуковые (WAV) инструкции для каждого типа тревоги.

Окно "Сообщения о тревогах" имеет отдельные зоны для новых и подтвержденных тревог с колонками описания, времени подтверждения, номера рабочей станции, с которой было произведено подтверждение, и имени оператора, подтвердившего тревогу. Наличие и количество активных и подтвержденных сигналов тревоги отображается в строке состояния, в нижней части главного окна.

Графические планы системы контроля доступа
В качестве графических планов могут быть загружены изображения различных форматов (bmp, wmf, emf, jpg, gif). Нужную пиктограмму можно расположить в любом месте на общем плане, этаже и т.д. Пиктограммы могут отображать состояние портов, контроллеров, дверей, считывателей, входов, выходов, видеокамер и т.д. Из раздела Topology пиктограммы переносятся в различные уровни (этажи) графических планов, в разделе Directory добавляются новые уровни (этажи), образуя древовидную структуру.

Окно "Мониторинг событий"
Velocity обеспечивает просмотр событий в реальном времени, а также прошлых событий через окно "Мониторинг событий". В нем размещается информация о дате и времени события, описание события и системный адрес источника события. Кроме того, могут быть добавлены дата и время контроллера - на тот случай, если он находится в отличном от сервера часовом поясе.

Менеджер отчетов системы контроля доступа
В СКД Velocity встроено 60 стандартных отчетов, объединенных в группы: Отчеты о настройках, Конфигурация контроллеров DIGI TRAC, Журналы регистрации, Личные данные, Конфигурация.
Velocity. Для создания специальных отчетов используются критерии и параметры сортировки, задаваемые пользователем. Собственные отчеты могут быть созданы с использованием Crystal Reports.

Окно "Администрирование системы контроля доступа"
В этом окне отображается конфигурация программного обеспечения Velocity и контроллеров DIGI TRAC в формате разворачиваемого/сворачиваемого списка, подобного Проводнику. Доступ к функциям управления и редактирования можно получить, щелкнув правой кнопкой мыши на соответствующем элементе и сделав выбор во всплывающем меню. Каждый ярус в системе - Сервер/Рабочая станция, Порт, ХBox (если используется), Контроллер, Устройства (входы, реле, считыватели, двери и т.д.) - имеет свои таблицы свойств, с помощью которых производится их настройка и конфигурирование.

СКД Velocity использует принцип распределенной обработки данных, поэтому все функции управления хранятся внутри контроллеров.

Интеграция системы контроля доступа с системой видеонаблюдения
В Velocity предусмотрена возможность интеграции системы контроля доступа и системы видеонаблюдения. СКД Velocity интегрируется с матричными коммутаторами и системами видеокамер охранного телевидения. CCTV Viewer (просмотр видеокамеры) можно запустить из окна администрирования или с пиктограммы на графическом плане. CCTV Viewer позволяет управлять поворотными устройствами камер видеонаблюдения, их фокусом, диафрагмой и автопанорамированием с помощью мыши или клавиатуры. Командные опции позволяют задать или выбрать предустановку камер видеонаблюдения, запустить или остановить тур или переключиться на изображение с другой видеокамеры. Изображение может отображаться в маленьком, среднем или большом окне.

Функция CCTV Triggers/Actions (Запуск/действия) позволяет связать устройство (например, дверь) с событием (например, Доступ запрещен или Посетитель без сопровождения) для запуска некоторого действия (например, для камеры видеонаблюдения ©5 выполнить предустановку ©3).

Технические характеристики оборудования для системы контроля доступа Velocity:

Минимальные требования к ПК

• Pentium III, 128MB оперативной памяти (256MB при использовании сервера с несколькими клиентами), жесткий диск 4GB, CD-ROM, звуковая карта и колонки для AVI или WAV опций, монитор SVGA (рекомендуется XGA).

Операционная система

• Windows 2000 Professional: Автономный сервер, Сервер в локальной сети с удаленным контроллером домена (сервер), Рабочая станция
• Windows 2000 Server: контроллер домена (сервер)

База данных

• SQL Server (MSDE), входит в комплект

Связь

• Локальная сеть: Ethernet TCP/IP, беспроводной Ethernet (802.11b)
  - Удаленная линия последовательной передачи через LIF-U
• Последовательный порт: RS-232
  - XNet (для соединения через ХBox)
  - SNet (зашифрованный протокол SCRAMBLE*NET^TM)
• Станция регистрации: RS-232
• Параллельные порты для подключения принтеров для печати: отчетов, сообщений о тревогах/событиях, для изготовления пропусков (Magicard Turbo, Rio или Tango)
• Ввод видеоизображения: с помощью VCC-WOVGA
• CCTV: Последовательный порт RS-232 для матричного коммутатора: Pelco 6700/6800, Vicon 1400, AD 2150 (другие могут быть доступны по заказу)
  - Видеовход: VCC-WOVGA
• USB
