Выносная клавиатура управления оборудованием системы видеонаблюдения KTD-405 GE Security

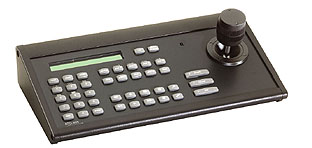

Клавиатура управления KTD-405 компании GE Security представляет собой классическую компьютерную клавиатуру, на которую установлен трехосный джойстик управления. В составе системы видеонаблюдения выносная клавиатура предназначена для управления движением поворотных устройств купольных камер и совместима со всеми устройствами GE Security, включая матричные коммутаторы и цифровые видеорегистраторы серии DVMRe. Используя клавиатуру KTD-405 можно управлять работой до 1024 купольных камер и приемников телеметрии и до 128 видеомониторов системы видеонаблюдения. Кроме того, выносная клавиатура позволяет запрограммировать до 4 туров патрулирования камер, а трехосный джойстик - управлять движением купольной камеры в ручном режиме.

Помимо KTD-405 компания GE Security производит модификацию клавиатуры управления - KTD-405A, которая помимо вышеперечисленных функций выполняет еще и двунаправленную передачу аудио. Эта выносная клавиатура имеет встроенный динамик и аудио-усилитель, а ее аудио-процессор обеспечивает автоматическую настройку уровня звука. Каждая модель выносной клавиатуры поставляется отдельно в комплекте с модулем ввода/вывода, оснащенным двумя интерфейсами RS-485, через которые клавиатура подключается к видеорегистраторам и мультиплексорам. Если конфигурация системы видеонаблюдения предусматривает использование нескольких выносных клавиатур, то к одному из этих портов подключаются дополнительные модули ввода/вывода.

Управление поворотными камерами с клавиатуры
Если в составе системы видеонаблюдения к видеорегистратору или мультиплексору подключаются поворотные или купольные камеры, а также камеры видеонаблюдения с варифокальными объективами или трансфокаторами, то используя клавиатуру KTD-405 можно управлять поворотом камер и настройкой объективов. При этом выносная клавиатура предусматривает два способа управления этими устройствами: с помощью кнопок или трехосного джойстика. Изменение угла панорамирования и наклона купольной камеры осуществляется движением джойстика, соответственно, вправо-влево или вперед-назад, а изменение коэффициента трансфокации – поворотом ручки джойстика по или против часовой стрелки.

Режимы работы выносной клавиатуры KTD-405
При интеграции в систему видеонаблюдения выносная клавиатура GE Security может работать в одном из двух режимов: в стандартном режиме Digiplex или в зональном режиме (управление видеорегистраторами серии DVMRe, мультиплексорами, поворотными камерами).

В зональном режиме выносная клавиатура может обслуживать до 32 мультиплексоров или видеорегистраторов DVMRe. При этом камеры видеонаблюдения, выведенные на один мультиплексор или видеорегистратор, образуют зону с максимальной емкостью в 32 камеры. Вывод изображений с камер видеонаблюдения одной зоны осуществляется на видеомониторы, непосредственно подключенные к соответствующему видеорегистратору или мультиплексору. Для облегчения навигации в многоканальных системах видеонаблюдения каждой зоне можно присвоить имя длиной до 14 знаков.

В стандартном режиме «Digiplex» основным коммутирующим устройством системы видеонаблюдения является матричный коммутатор, а клавиатура управления может обмениваться данными и управлять 512 приемниками телеметрии и матричным коммутатором с 64 мониторными выходами. Кроме того, выносная клавиатура может управлять выводом изображения с 32 мультиплексоров и/или видеорегистраторов GE Security, объединенных в сеть.

В гибридном режиме «Digiplex» клавиатура управления KTD-405 позволяет выводить на мониторы видеонаблюдения, подключенные к матричному коммутатору, мультиэкранное видеоизображение с мультиплексоров и видеорегистраторов, выходы которых соединены с входами матричного коммутатора. И в гибридном, и в стандартном режиме «Digiplex» изображение с камер выводится на один из видеомониторов, подключенных к матричному коммутатору, а не непосредственно подсоединенный к видеорегистратору или мультиплексору.

Для защиты от несанкционированного доступа выносная клавиатура управления может быть снабжена системой паролей, а каждому из авторизованных пользователей может быть разрешен доступ к определенному набору устройств в системе видеонаблюдения.

Программирование системы видеонаблюдения с помощью KTD-405
Во избежание неправильной адресации входящих в систему устройств клавиатура управления позволяет определить размер системы видеонаблюдения, задав количество камер видеонаблюдения, видеомониторов и видеорегистраторов (мультиплексоров) и общее число запрограммированных предустановок (до 64). Система меню выносной клавиатуры предусматривает три режима программирования:

Супервизорное программирование KTD-405 подразумевает определение общих параметров системы видеонаблюдения. Через меню этого уровня администратор может ввести адрес и имя клавиатуры, разрешить или запретить удаленное программирование подключенных устройств, назначить минимальный номер программируемой пользователем предустановки. При этом, предустановки, номера которых меньше назначенного числа, хранятся в памяти выносной клавиатуры и не могут быть изменены пользователем.

Пользовательские меню программирования KTD-405 позволяют задать размеры системы видеонаблюдения (число камер, видеомониторов, мультиплексоров и предустановок) и схему подключения устройств, ввести имена зон (в зональном режиме) разрешить или запретить доступ к управлению подключенными устройствами с данной клавиатуры, разрешить или запретить звуковое оповещение.

Удаленное программирование обеспечивает доступ с клавиатуры управления к конфигурированию отдельных устройств в системе.

Основные технические характеристики выносной клавиатуры KTD-405

Цена и детальные технические характеристики на выносную клавиатуру KTD-405, а также на системные клавиатуры других производителей приведены в каталоге CCTV в подразделе «клавиатуры». Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов АРМО-Системы предусмотрена гибкая система скидок.
