Программируемая система пожарной безопасности на базе панели Esser FlexES
 Приемно-контрольный прибор FlexES марки Esser предназначен для создания системы пожарной сигнализации средних и крупных объектов. Эта система может одновременно работать с кольцевыми шлейфами esserbus и esserbus-Plus, позволяющими помимо традиционных извещателей Esser подключать к ней пожарные датчики серии IQ8Quad со встроенными оповещателями, адресные оповещатели IQ8Alarm и беспроводное оборудование IQ8Wireless. Выносной дисплей, подключаемый к FlexES, позволяет выполнять дистанционное управление и мониторинг системы пожарной безопасности, а наличие у панели USB-порта обеспечивает возможность программирования ПКП напрямую с компьютера (ПО tools8000). Кроме того, эти пожарные панели можно объединить в сеть из 31 устройства с использованием протокола essernet.

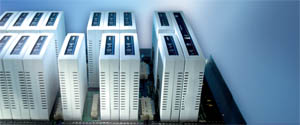

 Программируемая пожарная панель Esser FlexES имеет модульную архитектуру, причем все модули системы пожарной сигнализации являются съемными, их легко устанавливать, менять или добавлять по принципу Plug-and-play. Благодаря такой архитектуре, значительно снижается продолжительность пуско-наладочных работ, а система пожарной безопасности легко адаптируется к изменению условий эксплуатации, например, к увеличению площади обслуживаемого объекта. Все модули приемно-контрольного прибора (ПКП) FlexES заключены в прочный корпус, защищающий устройства пожарной безопасности от повреждения.
Два типа русифицированных дисплеев для управления и мониторинга пожарной системы

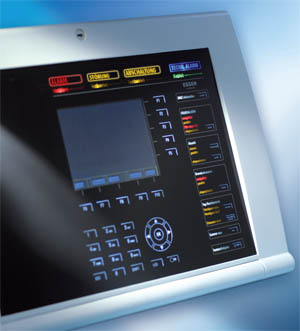

По желанию пользователя, пожарная панель FlexES может быть оснащена одним из двух типов дисплеев: монохромным с сенсорными кнопками или цветным touch-screen дисплеем. Оба устройства для контроля системы пожарной безопасности русифицированы. Монохромный дисплей, как и в других ПКП Esser, подключается непосредственно к базовой плате, а цветной является выносным и подключается к системе пожарной сигнализации через интерфейс RS-485. Для удобства оператора, цветной дисплей можно использовать на расстоянии до 1000 м от пожарного прибора.
Интеграция в комплексную систему безопасности здания
Автоматическую пожарную систему Esser FlexES можно эксплуатировать в составе интегрированной системы безопасности (ИСБ) зданий. Для этого ПКП необходимо подключить к центральному компьютеру с установленным на нем программным обеспечением WINMAG. Данное ПО было специально разработано для централизованного управления и мониторинга ИСБ с помощью единого ПК. Для подключения системы пожарной безопасности к общему комплексу систем безопасности достаточно воспользоваться конвертером RS485/RS232. Программа WINMAG позволяет интегрировать системы безопасности не только производства компании Esser by Honeywell, но и оборудование сторонних производителей.
Управляющий модуль с двумя портами RS485
Одним из главных компонентов пожарной системы FlexES является управляющий модуль, который входит в базовую комплектацию. Он выполняет основные функции ПКП, а также может использоваться для подключения внешнего оборудования. На этом модуле расположено два интерфейса RS485, к которым подключается выносной дисплей системы пожарной безопасности и персональный компьютер с установленным на нем ПО WINMAG. В рамках одной пожарной панели FlexES можно использовать сразу два управляющих модуля, один из которых будет резервным: он вступит в работу в случае отказа основного модуля управления.
Мощный источник электропитания и резервный аккумуляторный блок
Для подачи напряжения на пожарную панель FlexES используются блоки электропитания 150 Вт, 24 В. При этом к одному ПКП системы пожарной безопасности можно каскадом подключить до трех таких блоков, обеспечив тем самым мощность 450 Вт. Для бесперебойной работы пожарного оборудования в случаях сбоев в централизованной подаче электропитания в корпус панели устанавливается аккумуляторный блок, имеющий суммарную емкость 48 Ач, 24 В постоянного тока.
Использование в рамках одной пожарной системы шлейфов esserbus и esserbus-Plus
Кольцевые шлейфы esserbus обеспечивают высокую надежность работы системы пожарной безопасности, т.к. все абоненты данной шины уже имеют встроенные изоляторы короткого замыкания или могут быть оснащены ими опционально. В случае обрыва провода или короткого замыкания в шлейфе, эти изоляторы автоматически «отсекают» поврежденный участок электроцепи, позволяя другим устройствам пожарной системы работать в обычном режиме. К панели FlexES можно подключить до 18 шлейфов esserbus протяженностью до 3.5 км, при этом каждая шина поддерживает работу до 127 устройств пожарной безопасности и позволяет организовать 127 адресных зон обнаружения.
В отличие от приемно-контрольных приборов Esser 8008, относящихся к предыдущему поколению, пожарная панель FlexES поддерживает не только шлейфы esserbus, но и essrbus-Plus. Оснащенная esserbus-Plus, система пожарной безопасности может работать с автоматическими извещателями серии IQ8Quad со встроенными оповещателями, адресными устройствами оповещения IQ8Alarm и беспроводным оборудованием IQ8Wireless. Причем установка всех эти устройств пожарной системы не потребует прокладки дополнительных проводов, т.к. передача данных, сигналы и электропитание оборудования осуществляется по двухпроводному шлейфу esserbus-Plus.
Возможность создания сетевой системы пожарной сигнализации из 31 ПКП FlexES
Технология essernet позволяет объединить в сеть до 31 пожарной панели FlexES, а также другие ПКП, поддерживающие данную технологию. При этом обслуживание системы, например, включение/выключение сигнальных групп, можно осуществлять с любой сетевой панели Esser. Все абоненты такой системы пожарной безопасности получают по сети сигналы о происшествиях, таких как: тревога, неисправность, отключение и др. В зависимости от необходимой скорости передачи данных в пределах системы сигнализации, сеть можно организовать на базе двухпроводной шины или оптоволоконной линии.
Совместная работа с беспроводными компонентами
Благодаря поддержке кольцевых шлейфов esserbus-Plus, пожарные приборы FlexES могут работать с беспроводными устройствами IQ8Wireless. Для организации беспроводной системы пожарной безопасности сигнализации к шлейфу esserbus-Plus подключается до 10 беспроводных баз для датчиков, до 9 беспроводных шлюзов или до 10 транспондеров, каждый из которых может обслуживать 32 радиобазы. При этом двусторонний обмен данными между прибором и периферией может осуществляться по 20 каналам на частоте 433 МГц и по 4 каналам на 868 МГц. В случае использования ПО tools8000 все беспроводные устройства пожарной безопасности интерпретируются в программе как абоненты кольцевого шлейфа esserbus-Plus.
Основные технические характеристики на ПКП системы пожарной безопасности Esser FlexES (модификация FX18):
|
Параметры |
Значения |
|
Максимальное количество кольцевых шлейфов: |
18 |
|
Напряжение питания: |
230 В переменного тока, 50-60Hz |
|
Ток покоя: |
192 мА (базовая конфигурация без пульта управления)
348 мА (базовая конфигурация с пультом управления) |
|
Полный выходной ток: |
6А |
|
Диапазон рабочих температур: |
-5…+45оС |
|
Степень защиты: |
IP30 |
|
Корпус ПКП: |
ABS-пластик с 10% стекловолоконным армированием |
|
Цвет: |
Серый, аналогичный Pantone 538 |
|
Вес: |
ок. 16 кг (с пультом управления)
ок. 15,1 кг (базовая конфигурация с лицевой панелью-заглушкой, без аккумуляторов) |
|
Габариты: |
450 x 960 x 185 мм |
|
Ёмкость аккумуляторов: |
2 x 24 В / 24 Ач |
Основные технические характеристики и цены на системы пожарной безопасности FlexES, а также на другие ПКП марки Esser приведены в подразделе «системы пожарной безопасности» каталога оборудования ОПС. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов компании «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техническая поддержка клиента в период выбора, инсталляции, гарантийного и сервисного обслуживания оборудования.
