Программируемая панель пожарная IQ8Control M с поддержкой проводных и беспроводных датчиков и функцией оповещения
 Автоматическая пожарная сигнализация на базе IQ8Control M марки Esser предназначена для установки на объектах средней величины (в офисных зданиях, супермаркетах, отелях и др.). К одной панели можно подключить до 7 кольцевых шлейфов esserbus или до 4 кольцевых шлейфов esserbus-Plus, а максимальная длина шины esserbus может достигать 3,5 км. Помимо извещателей Esser серий 9000, 9100 и 9200, эта панель пожарная поддерживает работу извещателей нового поколения IQ8Quad, оснащенных устройствами оповещения, и беспроводных устройств IQ8 Wireless. Кроме того, при использовании в системе сигнализации двухпроводной шины essernet можно объединить в единую сеть до 31 панели Esser. Для электропитания IQ8Control M необходим источник переменного тока с напряжением 230 В.
Приемно-контрольная панель серии IQ8Control M отличается невысокими затратами на установку и хорошим соотношением цена/качество. Также следует отметить ее высокую надежность и надежность работы применяемых с ней аналогово-кольцевых шлейфов. При этом пожарная панель имеет модульную структуру, что позволяет быстро и просто наращивать и адаптировать систему пожарной сигнализации под требования конкретного объекта, а возможность комбинирования кольцевой и лучевой топологии кабельной сети существенно снижает затраты на развертывание системы. При необходимости, можно объединить в единую сеть несколько ПКП IQ8Control M, благодаря чему пожарная система Esser может обслуживать не только средние по площади объекты, но и множество небольших зданий, находящихся на удалении друг от друга.
Обмен данными и подача электропитания по единому шлейфу
Чтобы соединить панель IQ8Control M с периферийными устройствами, используются двухпроводные кольцевые шлейфы пожарной сигнализации esserbus, которые устойчивы к короткому замыканию и имеют высокий уровень эксплуатационной надежности. Кроме того, эта панель пожарная поддерживает шлейфы esserbus-Plus, обеспечивающие ее совместную работу с адресными оповещателями и беспроводными компонентами сигнализации Esser. Также следует отметить, что пожарные шлейфы в такой системе используются не только для обмена сигналами между ПКП и периферийными устройствами, но и для подачи на эти устройства электропитания, что существенно снижает расходы на прокладку соединительных кабелей.
Поддержка извещателей серии IQ8Quad
Используемый в системах Esser шлейфа стандарта esserbus, позволяет соединить одну панель со 127 пожарными устройствами на каждую шину, а общая длина кабеля при этом может составлять до 3,5 км. Кроме того, благодаря работе с esserbus, панель пожарная IQ8Control M кроме обычных периферийных устройств (извещателей серий 9000, 9100, 9200) может обслуживать извещатели последнего поколения IQ8Quad. Новейшие технологии, примененные при создании устройств IQ8Quad, позволили совместить в одном извещателе 4 функции: обнаружение возгорания, оптическое оповещение, оповещение с помощью сирены и речевое оповещение. При этом датчики данной серии оборудуются оптическими, тепловыми и газовыми сенсорами в различных комбинациях, вследствие чего пожарная сигнализация Esser обеспечивает высокий уровень безопасности при работе в любых условиях.
Работа IQ8Control M в сети системы пожарной сигнализации
Для обслуживания крупных или территориально распределенных объектов панели Esser можно объединять в единую сеть essernet, в которой одновременно могут функционировать до 31 ПКП IQ8Control M. При этом каждая пожарная панель может быть запрограммирована для работы как в равнозначном режиме, так и в режиме системной иерархии. Благодаря модульной структуре такой сети, все изменения для любого её абонента могут быть быстро перепрограммированы из любой точки подключения. Кроме того, текущее состояние системы пожарной сигнализации может отображаться как на отдельных, так и на всех панелях одновременно, а управление ими по сети можно осуществлять с одного ПКП.
Подключение к панели транспондеров со свободно программируемыми входами и выходами
В состав линейки оборудования для системы сигнализации марки Esser входит серия транспондеров, которые являются адресными устройствами и подключаются к шлейфам esserbus и esserbus-Plus так же, как и автоматические и ручные пожарные извещатели. С помощью транспондеров любая панель пожарная может быть соединена со специальными устройствами сигнализации (панелями пожаротушения, индикационными табло, неадресными извещателями и др.), кроме того, они позволяют увеличить число выходов ПКП. Каждый пожарный шлейф способен соединить панель с 32 транспондерами.
Встроенная память на 10 000 событий
Приемно-контрольная панель IQ8Control M оснащена памятью, рассчитанной на хранение до 10 000 событий в системе, информацию о которых можно в любое время просмотреть или распечатать на принтере, который поставляется опционально. При этом пожарная панель фиксирует не только тревожные события в системе, но и данные о неисправности пожарного оборудования или о необходимости его технического обслуживания. Получив информацию от какого-либо периферийного устройства или их группы, оператор может вывести на дисплей панели текстовое сообщение, относящееся именно к этому оборудованию, и легко определить местонахождение любого элемента пожарной сигнализации.
Возможность комплектации IQ8Control M дисплеями различных видов
Для отображения информации о текущем состоянии сигнализации, эти панели могут дооснащаться текстовыми дисплеями двух видов: стандартными и 1/4 VGA. При этом на стандартный дисплей панель пожарная выводит буквенно-цифровую информацию в объеме 4 строки по 40 знаков каждая, а при выводе на дисплей 1/4 VGA число строк увеличивается до 8. Помимо дисплея, на фронтальной панели ПКП IQ8Control M расположены функциональные клавиши, предназначенные для управления пожарной сигнализацией и кнопки навигации, используемые для навигации по меню. Кроме того, пожарная сигнализация Esser может быть оборудована табло со светодиодами для оповещения оператора о состоянии различных групп извещателей.
Основные технические характеристики на панели пожарные Esser IQ8Control M:
|
Параметры |
Значения |
|
Максимальное число кольцевых шлейфов: |
7 |
|
Напряжение питания: |
230 VAC, 50-60Hz |
|
Потребляемый ток: |
300 мА (без лицевой панели) |
|
Максимальный ток для внешних устройств: |
2А |
|
Рабочая температура пожарной сигнализации: |
-5…+45оС |
|
Степень защиты панели: |
IP30 |
|
Корпус: |
ABS-пластик с 10% стекловолоконным армированием |
|
Цвет: |
Серый, аналогичный Pantone 538 |
|
Вес: |
11,5 кг
|
|
Габаритные размеры: |
450х640х185мм |
|
Резервное питание: |
2 АКБ 12в/12Ач или 2 АКБ 12в/24Ач |

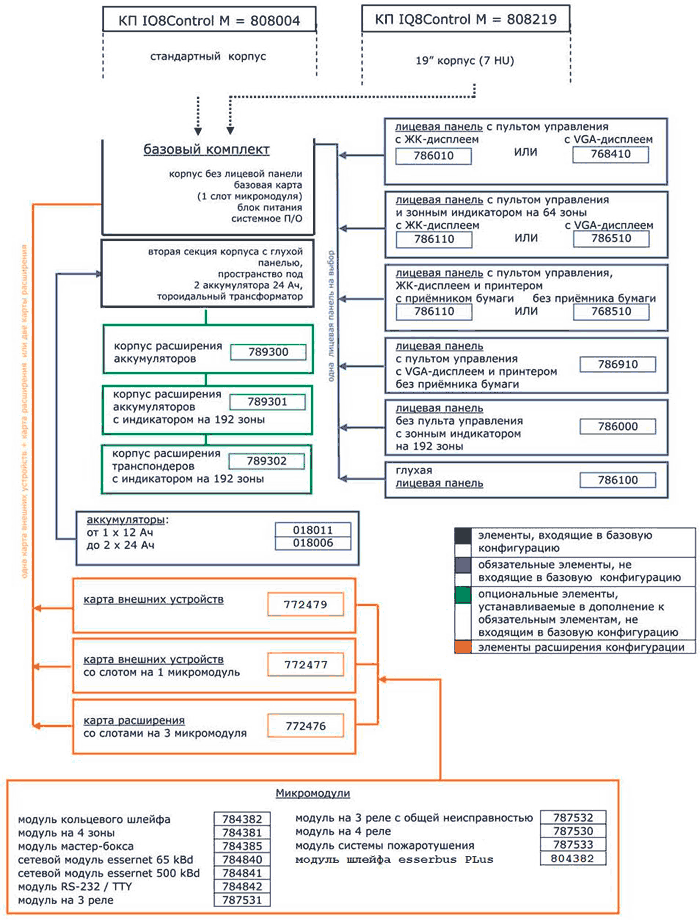

Комплектующие и компоненты ПКП IQ8 Control M:
Информация для заказа (панель пожарная IQ8Control M):
|
Артикул |
Описание |
|
808004 |
ПКП IQ8Control M базовая версия. В комплекте корпус со стандартной задней панелью и рамкой лицевой панели для установки пульта управления, базовая карта, модуль блока питания, системное П/О, дополнительный корпус для АКБ с глухой лицевой панелью. Лицевая панель с пультом управления заказывается отдельно. |
|
808239 |
ПКП IQ8Control M для монтажа в 19” стойке. В комплекте корпус со стандартной задней панелью, монтажная рамка 19”, базовая карта, модуль блока питания, системное П/О, кабель 750707 для расключения в стойке. Лицевая панель с пультом управления заказывается отдельно. |
|
789300 |
Корпус расширения в сборе с задней панелью и посадочными местами под два АКБ 12В/24 Ач, В комплекте кабель подключения АКБ, глухая лицевая пластина 786100 и монтажные элементы для стыковки с основным корпусом. АКБ заказываются отдельно. |
|
789301 |
Корпус расширения в сборе с посадочными местами под два АКБ 12В/24Ач. В комплекте кабель подключения аккумуляторов, лицевая панель с табло индикации на 192 группы 786000 и монтажные элементы для стыковки с основным корпусом. АКБ заказываются отдельно. |
|
789302 |
Корпус расширения в сборе с задней панелью. В комплекте лицевая панель с табло индикации на 192 группы 786000 и монтажные элементы для стыковки с основным корпусом. |
|
786010 |
Лицевая панель пожарной сигнализации с пультом управления и ЖК-дисплеем, русская версия. Дисплей не поддерживает кириллицу. |
|
786110 |
Лицевая панель с табло индикации на 64 группы и пультом управления с ЖК-дисплеем, русская версия. Дисплей не поддерживает кириллицу. |
|
786810 |
Лицевая панель с принтером без бумагоприемника и пультом управления с ЖК-дисплеем, русская версия. Дисплей не поддерживает кириллицу. |
|
786310 |
Лицевая панель с принтером с бумагоприемником и пультом управления с ЖК-дисплеем, русская версия. Дисплей не поддерживает кириллицу. |
|
786410 |
Лицевая панель с пультом управления и графическим (QVGA) дисплеем, русская версия. |
|
786510 |
Лицевая панель с табло индикации на 64 группы и пультом управления с графическим (QVGA) дисплеем, русская версия. |
|
786910 |
Лицевая панель с принтером и пультом управления с графическим (QVGA) дисплеем, русская версия. |
|
786000 |
Лицевая панель с табло индикации на 192 группы. |
|
786100 |
Глухая лицевая панель пожарной сигнализации |
|
788903 |
Лицевая панель с табло индикации на 192 группы для крепления в 19” стойку, занимает пространство 7U. В комплекте монтажная рамка 772445 |
|
772479 |
Карта внешних устройств, содержит интерфейс для связи с пультом пожарной части, интерфейс передающего устройства и три свободно программируемых реле, контролируемых, с сухими контактами или выдачей 24В. |
|
772477 |
Карта внешних устройств с одним слотом для микромодуля, содержит интерфейс для связи с пультом пожарной части, интерфейс передающего устройства и три свободно программируемых реле, контролируемых, с сухими контактами или выдачей 24В. |
|
772478 |
Карта расширения с одним слотом для микромодуля. |
|
772476 |
Карта расширения с тремя слотами для микромодулей. |
|
784381 |
Микромодуль на 4 неадресных шлейфа. На каждый шлейф может быть подключено до 30 автоматических и/или до 10 ручных неадресных извещателей серии 9000. |
|
784382.D0 |
Модуль на один кольцевой шлейф esserbus, до 127 адресных извещателей серий 9200 / IQ8Quad или иных адресных пожарных устройств, распределяемых на 127 логических групп. |
|
804382.D0 |
Модуль на один кольцевой шлейф esserbus PLus c увеличенным питанием, до 127 адресных устройств, распределяемых на 127 логических групп. |
|
784842 |
Модуль последовательного интерфейса типа RS 232 или TTY (выбирается), для работы с внешними устройствами, такими как принтеры, модемы и пр. |
|
787530 |
Модуль на 4 свободно программируемых реле 30VDC@1A с индивидуально задаваемым типом контактов (сухой неконтролируемый контакт - Н.З. или Н.Р.) |
|
787531 |
Модуль на 3 контролируемых свободно программируемых реле 30VDC@1A с индивидуально задаваемым типом контактов (сухой контролируемый контакт - Н.З. или Н.Р.) |
|
787532 |
Модуль на 3 реле (2 свободно программируемых и 1 реле общей неисправности) 30VDC@1A |
|
787533 |
Интерфейсный модуль для систем пожаротушения, позволяет подключать управляющее оборудование систем пожаротушения к пожарным панелям серий IQ8 Control и 8000. Модуль оснащён дополнительным свободно программируемым реле. |
