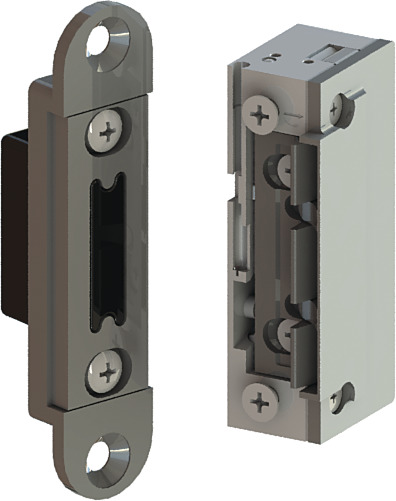

Универсальная электрозащелка EFF 914U компании effeff для дистанционного отпирания/запирания стеклянных дверей



электрозащелкаНормально-закрытая электрозащелка серии EFF 914U немецкой компании effeff предназначена для блокировки/разблокировки стеклянных дверей и представляет собой самостоятельный исполнительный элемент системы контроля доступа. Она монтируется в дверной косяк и запирает/отпирает право- и левосторонние стеклянные двери с толщиной полотна от 9 до 12 мм без применения механического замка. При этом электрозащелка имеет функцию длительной разблокировки, оснащена сенсорным диодом для визуального контроля блокировки двери и работает от источника постоянного тока с напряжением 12/24В. EFF 914U имеет стальной цвет и поставляется отдельно или в комплекте с короткой запорной накладкой того же цвета.

Данная электрозащелка предназначена исключительно для дистанционного управления  состоянием стеклянных дверей, на которых невозможна установка замка. Поворотный блокирующий элемент EFF 914U обеспечивает целостность стеклянного полотна в процессе всего срока эксплуатации двери, благодаря возможности регулировки зазора между полотном двери и краями блокирующего элемента электрозащелки. Наличие функции длительной электрической разблокировки позволяет использовать эту модель на дверях помещений с большим потоком посетителей. Кроме того, EFF 914U не чувствительна к перепадам напряжения электропитания и надежна в работе.

Конструкция механической части EFF 914U
Отличительной особенностью конструкции механической части описываемой электрозащелки является составной блокирующий элемент, состоящий из Г-образной опоры, закрепленной на поворотной оси, и переставляемого язычка. На язычке сделаны два овальных отверстия, через которые он крепится к опоре с помощью двух винтов. Чтобы зафиксировать электрозащелку в состоянии «открыта», в ее конструкции предусмотрен предохранительный штифт. Это исключает возможность удара дверного полотна о металлический край язычка.

Универсальность EFF 914U и простота ее установки
Благодаря составной конструкции блокирующего элемента, язычок данной электрозащелки можно смещать в пределах 3 мм, а затем фиксировать в имеющихся шлицах для подгонки к толщине конкретного дверного полотна. Эти операции выполняются после установки защелки в дверную раму, поэтому сама процедура монтажа значительно упрощается. Кроме того, корректно отрегулированный язычок исключает колебания полотна заблокированной двери, что устраняет шум и сводит к минимуму износ сопрягаемых элементов двери и электрозащелки.

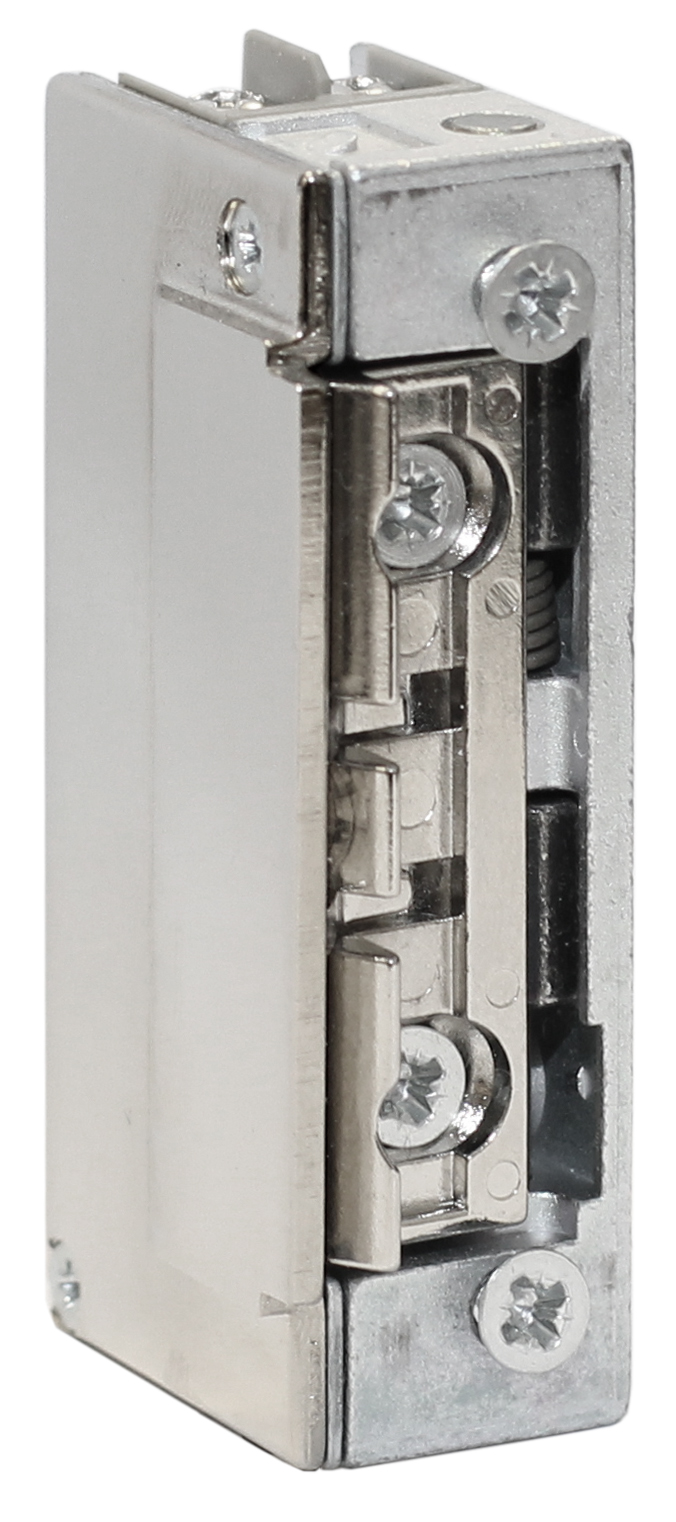

защелка стеклянной двериПринцип работы нормально-закрытой защелки
Электромеханическая часть описываемой электрозащелки состоит из сердечника с обмоткой и якоря, соединенного с пружиной сжатия. Когда на клеммы обмотки подается напряжение, якорь притягивается к сердечнику, освобождая блокирующий элемент защелки и, тем самым, позволяя открыть дверь. Параметры катушки электромагнита подобраны таким образом, что время его работы под напряжением не ограничено, поэтому при использовании EFF 914U возможен режим длительной электрической разблокировки.

Управление защелкой EFF 914U и режимы ее работы
Данная электрозащелка может работать в импульсном режиме и в режиме длительной электрической разблокировки. В первом случае команды на разблокировку двери подаются в виде коротких электрических импульсов с контроллера СКУД или кнопки «выход», расположенной на пульте службы охраны или на ресепшен. В режиме длительной электрической разблокировки через катушку электромагнита протекает постоянный ток, электрозащелка находится в состоянии «нормально-открыта», и дверь не заперта. Этот режим удобен в часы массовых посещений различных помещений, например, офисов, заводоуправлений, помещений касс, бухгалтерии и других подразделений компаний.

Модификации нормально-закрытых защелок, их маркировка и комплектация

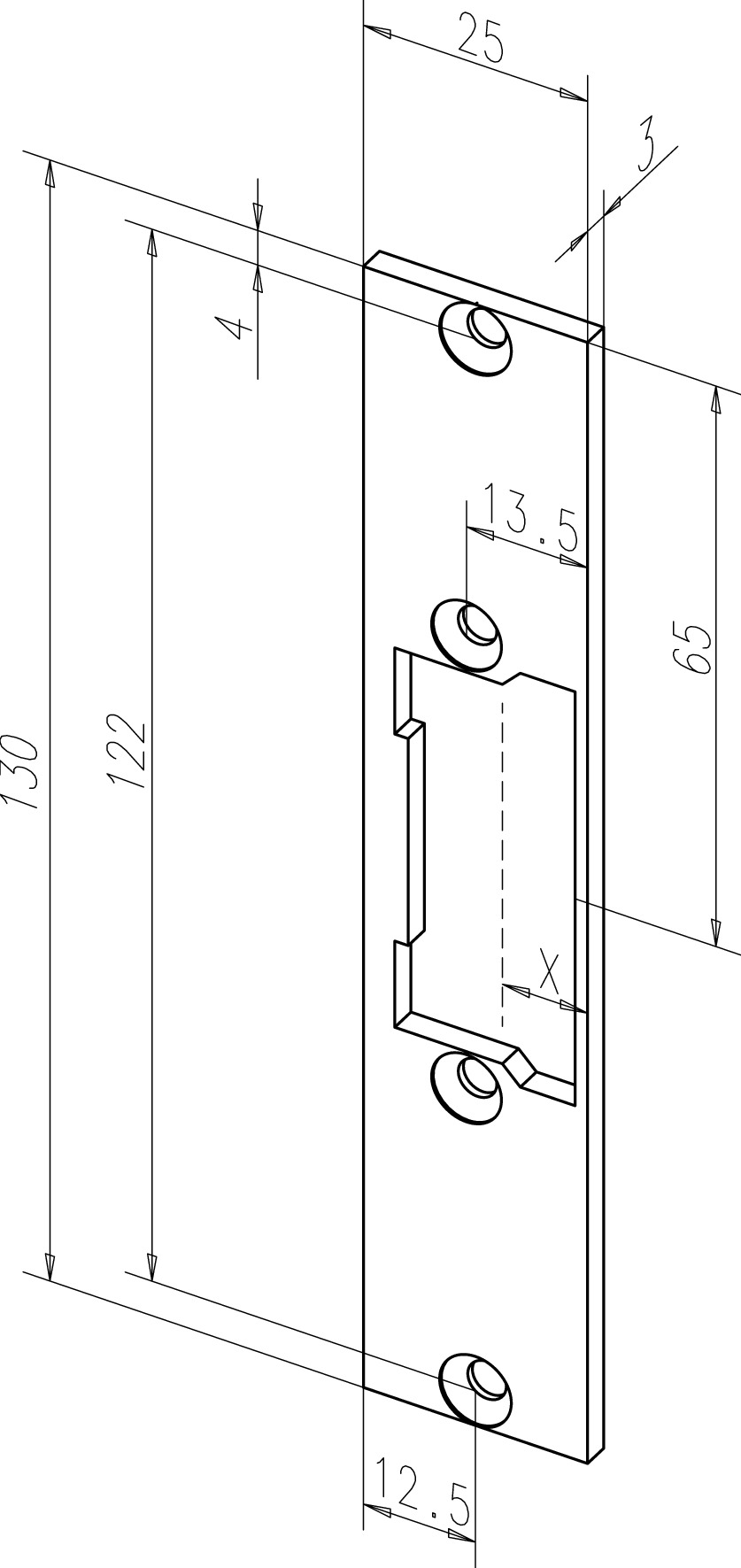

Кроме защелки EFF 914U------Q31 для стеклянных дверей толщиной 9-12 мм, компанией effeff выпускается электрозащелка, предназначенная для блокировки/разблокировки стеклянных дверей с толщиной полотна 13-16 мм. Эта модификация обозначается EFF 914U15------Q31 и от EFF 914U------Q31 она отличается использованием более широкого блокирующего элемента. Обе защелки имеют цвет нержавеющей стали, который в маркировке обозначается цифрами 35. По желанию заказчика каждая электрозащелка может быть укомплектованы короткой запорной накладкой того же цвета, обозначаемой цифрами 403. Соответственно, полная маркировка защелки effeff для дверей толщиной 9-12мм, укомплектованной короткой запорной накладкой, обозначается: EFF 914U--40335Q31, а для таких же дверей толщиной 13-16 мм - EFF 914U15--40335Q31.

Нормально-открытая электрозащелка и ее модификация
Кроме вышеописанных защелок, компания effeff разработала и выпускает электрозащелки серии EFF 934U, которые по характеристикам аналогичны защелкам EFF 914U, а по принципу действия - прямо противоположны им. При отсутствии напряжения на клеммах обмотки электромагнита таких защелок блокирующий элемент не зафиксирован и дверь не заблокирована. Эта серия защелок предназначена для оснащения дверей эвакуационных выходов, которые, согласно требованиям противопожарной безопасности, должны обеспечивать свободный выход в случае аварийного обесточивания объекта.

 Основные технические характеристики на электрозащелки серий EFF 914U/ EFF 934U

Параметры Значения
Напряжение питания: 12/24 В постоянного тока
Комплектация: Короткая запорная накладка
Цвет: Нержавеющая сталь

Детальные технические характеристики и цены на электрозащелки для стеклянных дверей серий EFF 914U и EFF 934U приведены в подразделе “электромеханические защелки” каталога оборудования СКУД. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов АРМО-Системы действует гибкая система скидок.

Для получения более подробной информации на электромеханические защелки этих серий, а также на другие электрозащелки компании effeff направляйте запрос на armosystems@armo.ru либо обращайтесь по телефонам (495) 787-3342, 937-9057 к менеджерам отдела продаж АРМО-Системы, являющейся официальным российским дистрибьютором оборудования компании effeff, либо в региональные офисы АРМО:
