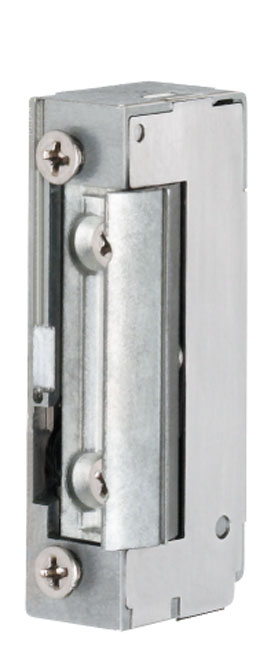

Миниатюрные электромеханические защелки effeff 332 для оборудования аварийных выходов
 Нормально-открытая защелка серии 332 марки eff-eff является самой маленькой электрозащелкой для оборудования аварийных выходов. Конструкция effeff 332 позволяет устанавливать ее как на право-, так и на левосторонние двери и обеспечивает возможность регулирования зазора между блокирующим язычком защелки и косым ригелем дверного замка. В отличие от других моделей, eff-eff 332 открывается под нагрузкой до 3000 Н. Кроме того, эти электромагнитные защелки имеют переставляемый корпус и диод для исключения создания электромагнитных полей при переходных процессах.
Электромеханические защелки (ЭМЗ) eff-eff 332 спроектированы для оснащения дверей зданий на путях эвакуации. Благодаря надежному открыванию даже под нагрузкой до 3000 Н, эти защелки можно устанавливать в двери, где конструктивно следует учесть давление на защелку, а также в шлюзовых камерах и в звуконепроницаемых дверях. Кроме того, эти электромагнитные защелки можно использовать в качестве дополнительного запорного устройства в противопожарных дверях.
Принцип действия нормально-открытых защелок
Термин «нормально-открытая» означает, что электромагнитная защелка удерживает дверь в запертом положении до тех пор, пока на нее подается питающее напряжение. Если цепь подачи питания размыкается, то язычок устройства сдвигается и дверь можно открыть при выдвинутом косом ригеле замка. При этом защелка работает по принципу электромагнитного реле: при подаче напряжения на обмотку электромагнита язычок eff-eff 332 притягивается к сердечнику и блокирует выдвинутый ригель дверного замка, тем самым запирая дверь.
Возможность установки на право- и левосторонние двери
По своей конструкции электромагнитные защелки 332 серии являются симметричными устройствами и могут быть установлены на двери, открывающиеся как в правую, так и в левую сторону. Чтобы определить направление открытия двери, нужно встать с той стороны, где видны дверные петли, и посмотреть, в какую сторону движется дверное полотно. Благодаря симметричной конструкции, эта защелка может быть использовать и для установки в горизонтальном положении.
Наличие функций FaFix и Fix
Все ЭМЗ 332 серии оснащены запирающим язычком с функцией FaFix: язычок защелки можно переставлять относительно ее корпуса на расстояние до 4 мм при шаге 0,5 мм. Таким образом, можно корректировать зазор между ригелем замка и блокирующим элементом eff-eff 332. Кроме того, электромагнитные защелки этой серии позволяют регулировать положение своего корпуса относительно запорной планки (функция Fix). Благодаря этому, можно легко компенсировать небольшие перекосы дверного полотна, возникающие в период всего срока эксплуатации аварийных выходов, без демонтажа защелок.
Функция контроля положения двери
eff-eff 332 обеспечивают для систем контроля доступа такую необходимую функцию, как мониторинг положения двери. Для этого электромагнитные защелки оснащены специальным контактом (RR), который является беспотенциальным переключателем и приводится в действие рычажком под давлением косого ригеля замка. За счет того, что при регулировке FaFix рычаг контакта перемещается вместе с внешней частью тела защелки, функция контроля состояния двери доступна в любом его положении.
Защита от создания электромагнитных наводок
Нормально-открытые электромагнитные защелки effeff 332 работают в условиях постоянной подачи управляющего напряжения от 12 В или 24 В источников постоянного тока. При снятии или подаче напряжения питания в обмотке электромагнита защелки возникает обратный ток, который может создать электромагнитные помехи для рядом расположенных устройств. Чтобы избежать этих последствий, в электрическую цепь защелки параллельно электромагнитной катушке включается специальный диод, препятствующий возникновению в системе обратных токов.
Высокая надежность электрических соединений
Как и любая электромагнитная защелка, eff-eff 332 подключается к контроллеру СКУД и/или кнопке выхода с помощью кабеля, который прокладывается внутри дверного косяка. Установка защелки в неподвижную дверную коробку не требует соединения кабеля между дверным полотном и рамой – самого уязвимого места в работе электромеханического замка. Это снижает требования к механическим параметрам кабеля и исключает необходимость восстановления соединения за все время эксплуатации. За счет незначительного перемещения поворотного элемента и отсутствия его трения с выдвинутым ригелем дверного замка, эта защелка потребляет мало электроэнергии.
Технические характеристики на электромагнитные защелки effeff серии 332
| Параметры |
Значения |
|
Номинальное рабочее напряжение |
12 или 24 В постоянного тока (± 10%) |
|
Номинальное потребление электротока |
190 мА при 12 В и 95 мА при 24 В |
|
Глубина захвата язычка |
6 мм |
|
Диапазон регулировки FaFix |
4 мм |
|
Максимальная нагрузка |
3000 Н |
|
Монтажное положение защелки |
Независимое |
|
Материал корпуса |
Сталь |
|
Материал язычка |
Сталь |
|
Гарантированное число циклов наработки на отказ |
200 000 |
|
Фактическая наработка на отказ (заводские испытания) |
500 000 |
|
Диапазон рабочих температур |
-15°С…40°С |
|
Габариты |
77,6 х 28 х 20 мм |
Основные технические характеристики и цены на электромагнитные защелки серии 332, а также на другие защелки марки eff-eff приведены в подразделе «электромеханические защелки» каталога оборудования для СКУД. Все цены в каталоге являются розничными и включают НДС. Для дилеров, монтажных организаций и постоянных клиентов компании «АРМО-Системы» действует гибкая система скидок, а также осуществляется бесплатная техническая поддержка клиента в период выбора, инсталляции, гарантийного и сервисного обслуживания оборудования.
Для получения дополнительной информации на электромагнитные защелки eff-eff 332 и другие устройства марки effeff обращайтесь по эл. почте armosystems@armo.ru или по телефонам: (495) 787-3342, 937-9057 в отдел продаж компании «АРМО-Системы», являющейся официальным российским дистрибьютором оборудования effeff, либо в региональные офисы «АРМО»:
|
